Inhaltszusammenfassung für Burmester B38
- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
Bassanpassung der B38 ........ -
Seite 5: Zu Diesen Lautsprechern
Wiedergabe aller Klangfarben und eine faszinierende Räumlichkeit mit präziser Tiefen- und Breitenstaffelung von Stimmen und Instrumenten sind die akustischen Merkmale der B38 Lautsprecher . Dazu trägt auch die aufwändige Frequenzweiche bei, die Tief-, Mittel- und Hochtöner perfekt aufeinander abstimmt . Um äußere Einflüsse von ihr fernzuhalten, befindet sie sich in einer separaten Kammer im unteren Teil des Gehäuses . -
Seite 6: Zu Dieser Bedienungsanleitung
Zu dieser BedienungsanLeitung Zu dieser Bedienungsanleitung Diese Bedienungsanleitung beschreibt Aufstellung, Anschluss und Bedienung des Lautsprechers Burmester B38 (im Folgenden als Lautsprecher oder B38 bezeichnet) . Beachten Sie bitte nachfolgende Hinweise: ► Lesen und befolgen Sie die gegebenen Hinweise, insbesondere die Sicherheits- und Warnhinweise . -
Seite 7: Wichtige Sicherheitshinweise
Wichtige sicherheitshinWeise Wichtige Sicherheitshinweise ► Lesen Sie die Bedienungsanleitung Ihres Lautsprechers bitte vollständig durch und bewahren Sie diese auf . Beim Auspacken ► Um eine Beschädigung der Gehäuse zu vermeiden, benutzen Sie zum Öffnen der Verpackung keine spitzen oder scharfen Gegenstände . Beim Aufstellen Beachten Sie beim Aufstellen folgende Punkte: •... -
Seite 8: Die Lautsprecher Auspacken
Lautsprecher Beschädigungen feststellen, so schließen Sie diese bitte nicht an, sondern halten Sie Rücksprache mit Ihrem autorisierten Fachhändler . Lieferumfang Im Lieferumfang befinden sich: • Verpackung mit den B38 Lautsprechern • 1 Bedienungsanleitung • 1 Satz Garantieunterlagen • Bassreflexstopfen • Kabelbrücken (vormontiert) -

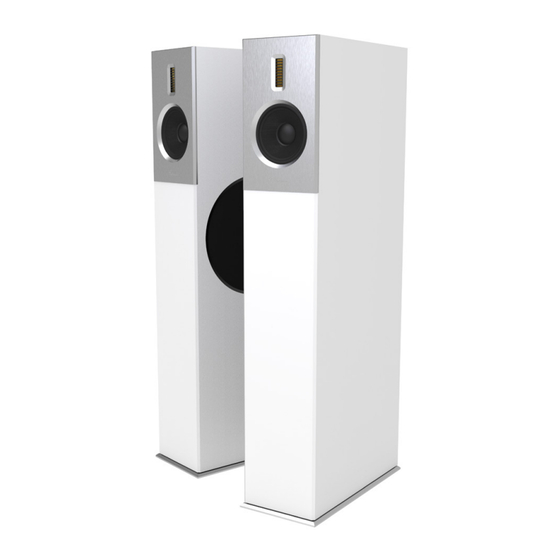

Seite 9: Der Lautsprecher Im Überblick
der Lautsprecher im ÜBerBLick Der Lautsprecher im Überblick 1 AMT-Hochtöner 2 Tiefmitteltöner 3 Tieftöner 4 Room Adaption Schalter zur Anpassung des Bassbereichs an die Raumsituation . 5 Anschlussfeld 6 Bodenplatte 7 Bassreflexöffnung B 38 Lautsprecher... -
Seite 10: Aufstellung Der Lautsprecher Im Hörraum
aufsteLLung der Lautsprecher im hörraum Aufstellung der Lautsprecher im Hörraum Abstand der Lautsprecher Für ein optimales Klangerlebnis sollte Lautsprechern mehr als 50cm Abstand von Wänden und großen Möbelstücken eingeräumt werden . Andernfalls gelangen Schallreflexionen so früh und so kräftig zu den Hörern, dass sie den direkten Schall von den Lautsprechern erheblich beeinträchtigen . -
Seite 11: Reflexionen Im Hörraum
Bassanpassung der B38 Die zuvor erwähnten Stehwellen stören erheblich die Wiedergabe in üblichen Wohnräumen vor allem zwischen 35 und 70 Hz und damit im Tiefbass . Die B38 kann das damit verbundene Raumdröhnen oder Wummern reduzieren . Andererseit entsteht zwischen den Dröhnfrequenzen eines Raums meist eine Pegelsenke, die von der B38 gegebenenfalls aufgefüllt werden kann . -
Seite 12: Die Lautsprecher Anschliessen
Verbindung zwischen Lautsprecher und Endstufe . Der große Querschnitt ermöglicht, den Dämpfungsfaktor der Endstufen zur optimalen Kontrolle der Lautsprecher zu erhalten . Das beste Ergebnis erzielen Sie bei Verwendung von original Burmester Lautsprecherkabeln, die die gleichen elektrischen und klanglichen Eigenschaften aufweisen wie die Innenverkabelung der Burmester Lautsprecher und Verstärker . -
Seite 13: Die Anschluss-Brücken Montieren
die Lautsprecher anschLiessen Die Anschluss-Brücken montieren Schalten Sie die Endstufe aus . Lösen Sie die Polklemmen komplett durch Drehen gegen den Uhrzeigersinn . Platzieren Sie die Anschluss-Brücke auf den Anschlüssen . Befestigen Sie die Polklemmen erneut durch Drehen im Uhrzeigersinn . Die Anschluss-Brücken demontieren Schalten Sie die Endstufe aus . -
Seite 14: Der Klassische Anschluss
die Lautsprecher anschLiessen Der klassische Anschluss Dies ist die übliche Anschlussart . Hierbei wird jeder Endstufenkanal über ein 2-poliges Kabel mit einem Lautsprecher verbunden . Für Stereo-Wiedergabe wird somit ein 2-kanaliger (Stereo-) Verstärker benötigt . – – So schließen Sie die Lautsprecher an: Die Lautsprecher sind ab Werk mit Anschluss-Brücken ausgestattet . -
Seite 15: Anschluss Über Bi-Wiring
die Lautsprecher anschLiessen Anschluss über Bi-Wiring Beim Bi-Wiring werden Tieftöner sowie Mittel- und Hochtöner eines Lautsprechers jeweils getrennt mit einem Endstufenkanal verbunden . Für die Stereo-Wiedergabe mit Bi-Wiring wird somit ebenfalls nur ein 2-kanaliger (Stereo-) Verstärker benötigt . Bi-Wiring hat gegenüber der klassischen Anschlussart klangliche Vorteile . –... -
Seite 16: Anschluss Über Bi-Amping
Platzieren Sie die beiden Stereo-Verstärker in der Nähe der Lautsprecher . Verbinden Sie die Vorstufe mit den Stereo-Verstärkern wie oben gezeigt . Sie benötigen hierzu zwei optional erhältliche Burmester Bi-Amp-Adapter oder Adapterkabel . Ihr Fachhändler hilft Ihnen gerne weiter . - Seite 17 Platzieren Sie beide Stereo-Verstärker mittig zwischen den Lautsprechern . Verbinden Sie die Vorstufe mit den Stereo-Verstärkern wie in der Abbildung gezeigt . Sie benötigen hierzu zwei optional erhältliche Burmester Bi-Amp-Adapter oder Adapterkabel . Ihr Fachhändler hilft Ihnen gerne weiter .
-
Seite 18: Bi-Amping Mit Mono-Endstufen
Platzieren Sie jeweils zwei Mono-Endstufen in der Nähe der Lautsprecher . Verbinden Sie die Vorstufe mit den Mono-Endstufen wie oben gezeigt . Sie benötigen hierzu zwei optional erhältliche Burmester Bi-Amp-Adapter oder Adapterkabel . Ihr Fachhändler hilft Ihnen gerne weiter . -
Seite 19: Die Lautsprecher Betreiben
die Lautsprecher BetreiBen Die Lautsprecher betreiben ACHTUNG Falsche Verkabelung oder zu hoher Pegel Durch eine falsche Verkabelung oder zu hohe Pegel können Komponenten der Anlage beschädigt werden. ► Prüfen Sie vor dem Einschalten der Anlage alle Kabelverbindungen auf richtige Polarität (Plus, Minus) . ►... -
Seite 20: Wartung, Reparatur Und Pflege
Sammelstellen oder freiwilligen Rücknahmesystemen abzugeben ist . Garantie Burmester gewährt auf Lautsprecher eine Garantie von 5 Jahren . Voraussetzungen dafür sind der sachgemäße Anschluss ohne Überlastung, die mechanische Unversehrtheit der Lautsprecher sowie das Einsenden der Garantie-Anforderungs- Papiere . -
Seite 21: Technische Daten
technische daten Technische Daten Prinzip 3 Wege Bassreflex Gewicht (pro Stück) 51,5 kg Breite 210 mm Höhe 1164 mm Tiefe 460 mm Nennbelastbarkeit 225 W Empfindlichkeit bei 2,83 V/1 m 86 dB Nennimpedanz 4 Ω Übertragungsbereich +/- 3 dB 37- 33 .000 Hz Hochtonwandler Air Motion Transformer Mitteltonwandler... - Seite 24 Burmester Home Audio GmbH Wilhelm–Kabus Straße 47 · 10829 Berlin, Germany www.burmester.de BA-Version . /...
