7.4 Einschraubverbinder
Beschreibung: 4x gerade Einschraubverbinder, 6 mm Rohr auf kegeliges Innengewinde Rc 1/8"
(ISO 7/1)
7.4.1 Montage der Einschraubverbinder
Die nachfolgenden Installationsschritte zeigen, wie die Einschraubverbinder mit den Kühlrohren des
Linescanners montiert werden.
7.4.2 Wiedermontage der Einschraubverbindungen
Die Einschraubverbindungen können öfters demontiert und wiedermontiert werden.
Illustrationen: © Swagelok
1
40
1
•

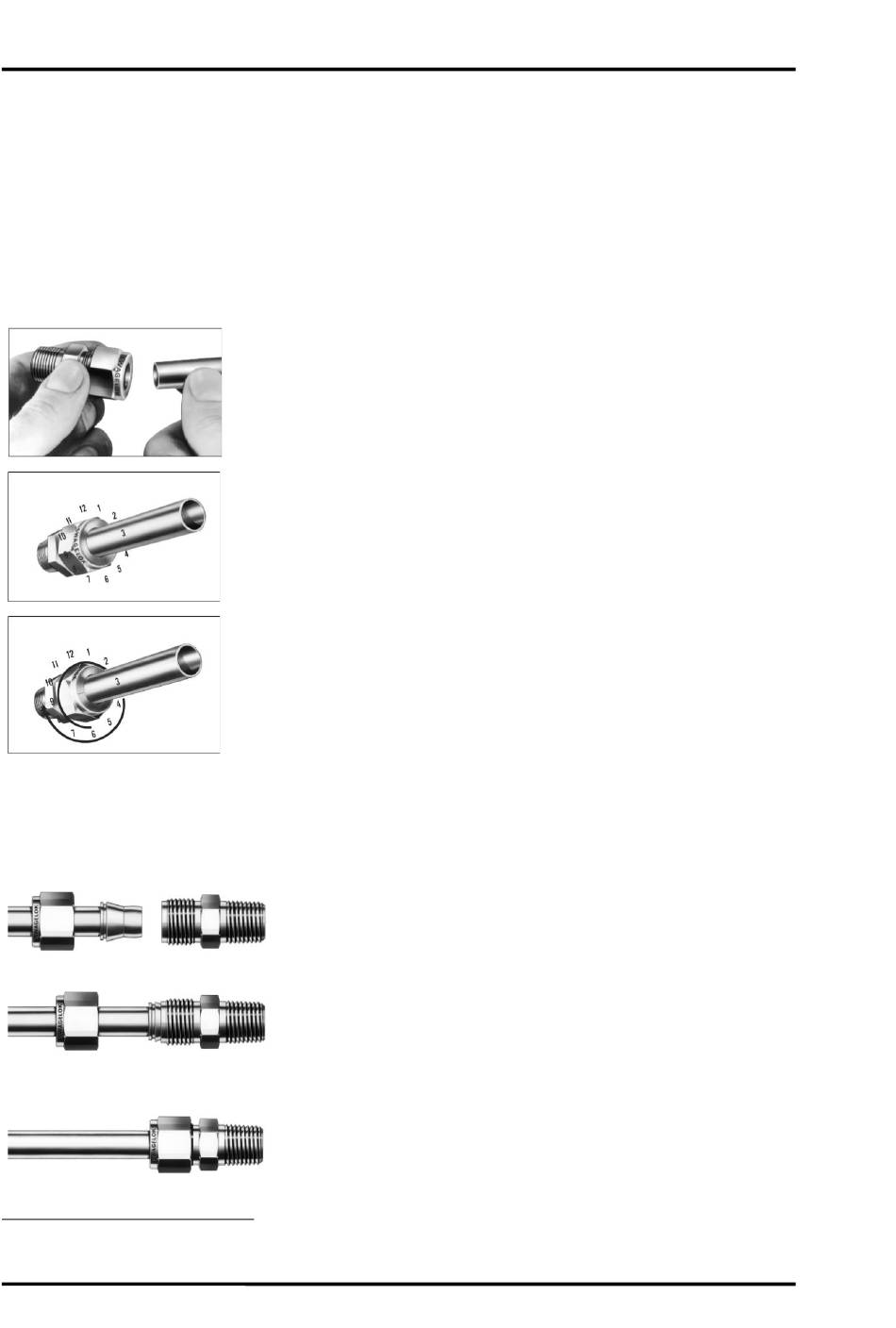

Stecken Sie das Kühlrohr in den Swagelok
Einschraubverbinder.
•
Vergewissern Sie sich, dass das Kühlrohr bis zum
Anschlag im Verschraubungskörper eingesetzt und
die Mutter „fingerfest" angezogen ist.
•
Markieren Sie die Mutter an der 6-Uhr-Position.
•
Halten Sie den Verschraubungskörper mit einem
Schraubenschlüssel fest und ziehen Sie die Mutter
mit 1 ¼ Umdrehungen bis zur 9-Uhr-Position an.
•
Schieben Sie das Rohr mit den vormontierten
Klemmringen in den Körper, bis der vordere
Klemmring festsitzt.
•
Ziehen Sie mit einem Schraubenschlüssel die Mutter
bis zu der Position an, in der sie im montierten
Zustand war. Sie verspüren in dieser Position einen
merklichen Widerstand.
•
Ziehen Sie die Mutter mit dem Schraubenschlüssel
leicht an.
