Aufstellungsort
A →
Abstand LINKS
B →
Netzanschluss 230 VAC 13 A
C →
Einbauvariante Energiesparzugregler mit Ex-Klappe im Rauchrohr
möglichst nahe am Kaminanschluss – die örtlichen Vorschriften beachten – mögliche Staubbildung
D →
Einbauvariante Energiesparzugregler mit Ex-Klappe im Kamin
ca. 50 cm unter dem Kaminanschluss – die örtlichen Vorschriften beachten
E →
Kamin
F →
Abstand HINTEN
G →
Abfluss
H →
Verbrennungsluftzufuhr
I →
Abstand RECHTS
J →
Feuerlöscher
K →
Abstand VORNE
L →
Fluchtschalter
M →
Brandschutztür
8

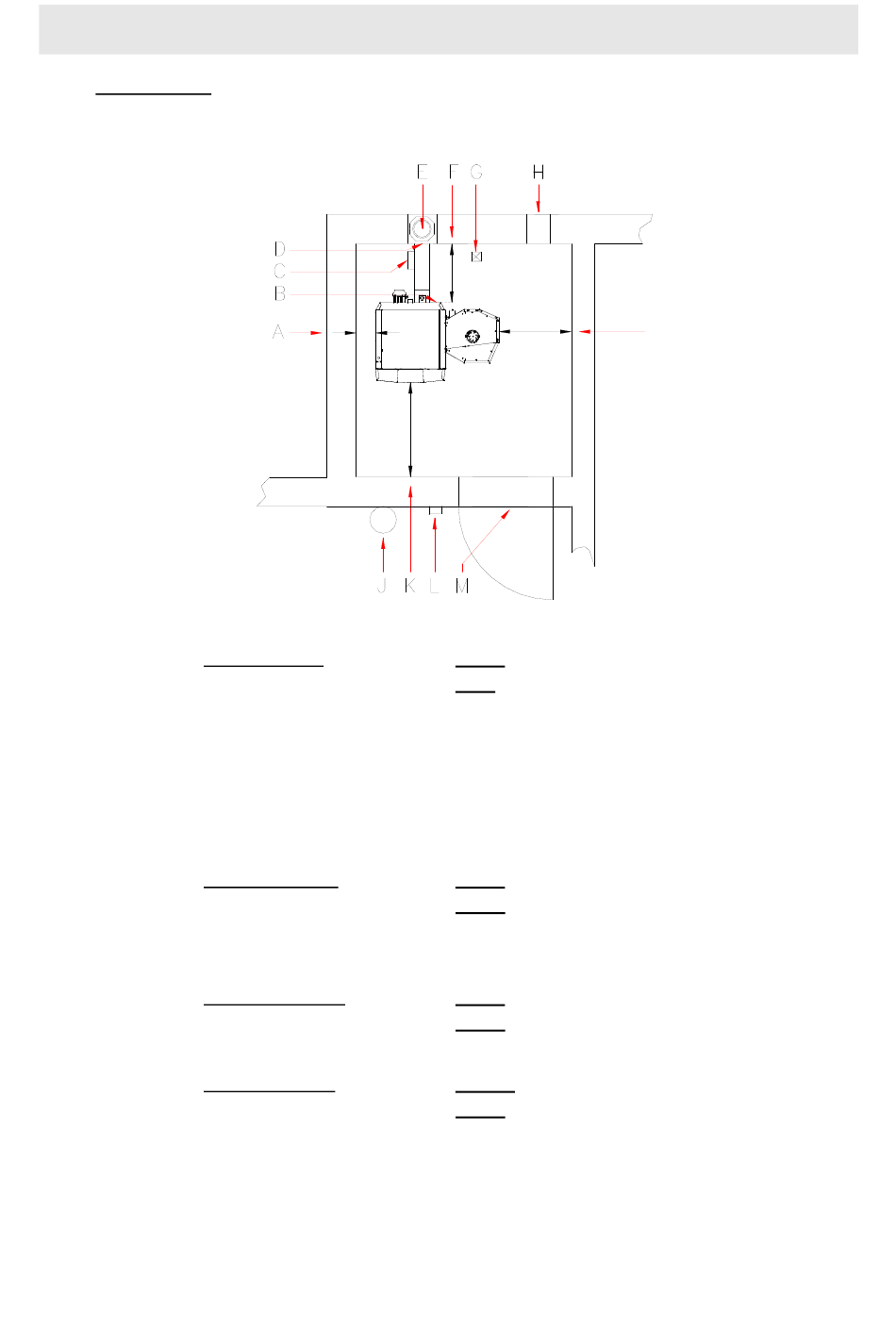

Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes
Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts zugänglich
sein. Die Ausladung der Füllraumtür muss freigehalten werden.
ideal
möglich
feuchte unempfindlicher Schamotte-Kamin empfohlen
ideal
möglich
ideal
möglich
6 kg Füllgewicht EN3
ideal
möglich
Not-Aus
T30/EI
30-C absperrbar und selbsttätig schließend
2
70 cm
0 cm
70 cm
50 cm
70 cm
25 cm
100 cm
70 cm
