ALLGEMEINE PRODUKTINFORMATION
Der Inhalt dieser Anleitung für das Sicherheitssystem Typ F-Stop
Bestimmungen des Bescheides zur allgemeinen bauaufsichtlichen Zulassung
Nr. Z-65.17-495 von 2017-10-19, der zugehörigen Technischen Beschreibung von
2011-12-21 und der Technischen Beschreibung von 2012-04-30.
®
GWG-FSS ist ein Grenzwertgeber-Überfüll-Sicherheitssystem für Tanks. Das System
F-Stop
überwacht während der Befüllung den Füllstand eines Batterietanksystems.
Die Überwachung erfolgt ausschließlich während einer Befüllung über einen Grenzwertgeber,
der an die Abfüllsicherung des Straßentankfahrzeuges angeschlossen ist.
Das Grenzwertgeber-Überfüll-Sicherheitssystem F-Stop
Produkten integriert:
• Sammelarmatur GWG+SV+VBE1 1900mm 1S-NK/1660160
Material-Nr. 1150011265 [3113842 (1110001102)], bestehend aus:
• Tankplatte mit festem T-Stück,
• Saugschlauch,
• integriertem Rückflussverhinderer nach dem Schwerkraftprinzip im T-Stück,
• Entnahmeventil als Schnellschlussventil,
• IG G 3/8 am Entnahmeventil für den Anschluss der Entnahmeleitung zur
Verbrauchstelle im Einstrangsystem mittels Universal-Anschlussgarnitur UA,
• Grenzwertgeber der Baureihe GWG vom Typ GWD mit loser Anschlusseinrichtung
Armatur für Wandmontage Typ 905,
• Grundbausatz verkabelt mit Grenzwertgeber und mit Kabel für Anschlusseinrichtung,
• losem Endstück-Stecker.
• Absaugarmatur FSS+VBE2 1900mm 1S-NK/1660260
Material-Nr. 1150011264 [3113843 (1110001101)], bestehend aus:
• Tankplatte mit festem T-Stück,
• Saugschlauch,
• integriertem Rückflussverhinderer nach dem Schwerkraftprinzip im T-Stück,
• Füllstandssensor FSS,
• elektrischem Erweiterungssatz verkabelt mit Füllstandssensor sowie einem über Kabel
angeschlossenen Rundsteckverbinder.

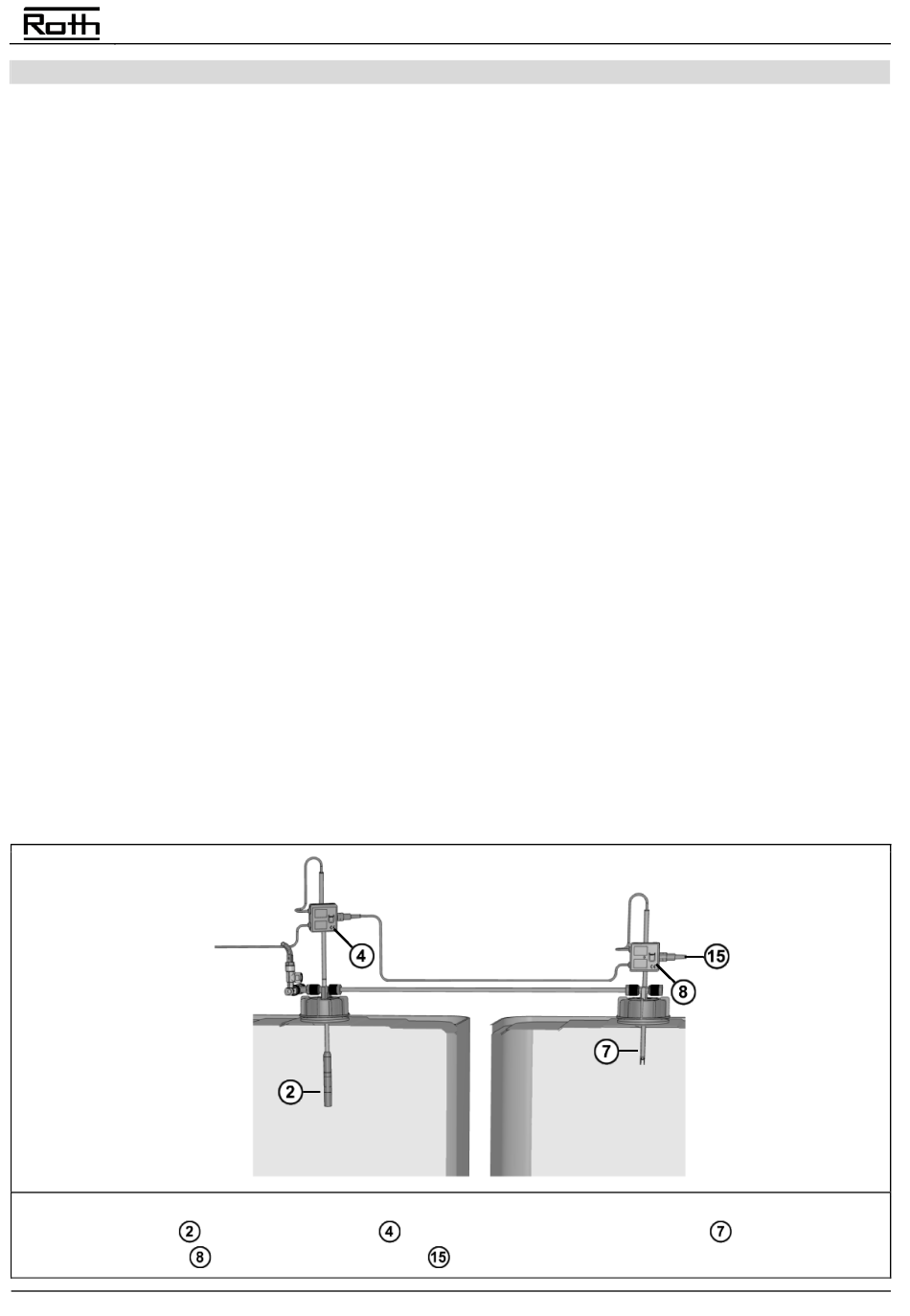

Grundaufbau
Sammelarmatur und Absaugarmatur (Saugschläuche nicht abgebildet)
Grenzwertgeber
Erweiterungssatz
Artikel-Nr. 16 601 52
Sammelarmatur mit Sicherheitssystem Typ F-Stop
mit Grundbausatz
und Endstück-Stecker
®
GWG-FSS ist in den folgenden
sowie ein Füllstandssensor FSS
.
®
GWG-FSS
®
GWG-FSS entspricht den
mit einem
3 / 20
