Sammelarmatur mit Sicherheitssystem Typ F-Stop
GWG-FSS
ANSCHLUSSEINRICHTUNG
Die Anschlusseinrichtung ist die Schnittstelle zwischen dem Grenzwertgeber und dem
Straßentankfahrzeug. Diese muss unmittelbar neben dem Füllrohrverschluss der Füllleitung
montiert werden. Bei mehreren Anlagen in unmittelbarer Nähe mit Füllrohrverschluss und
Grenzwertgeber ist eine eindeutige Zuordnung des Füllrohrverschlusses zu den
dementsprechenden Anschlusseinrichtungen des Grenzwertgebers sicherzustellen. Die
Anschlusseinrichtung muss ausreichend befestigt sein. Das Ankuppeln mit der Verbindungsl-
eitung der Steuereinrichtung der Abfüllsicherung muss einfach ausgeführt werden können.

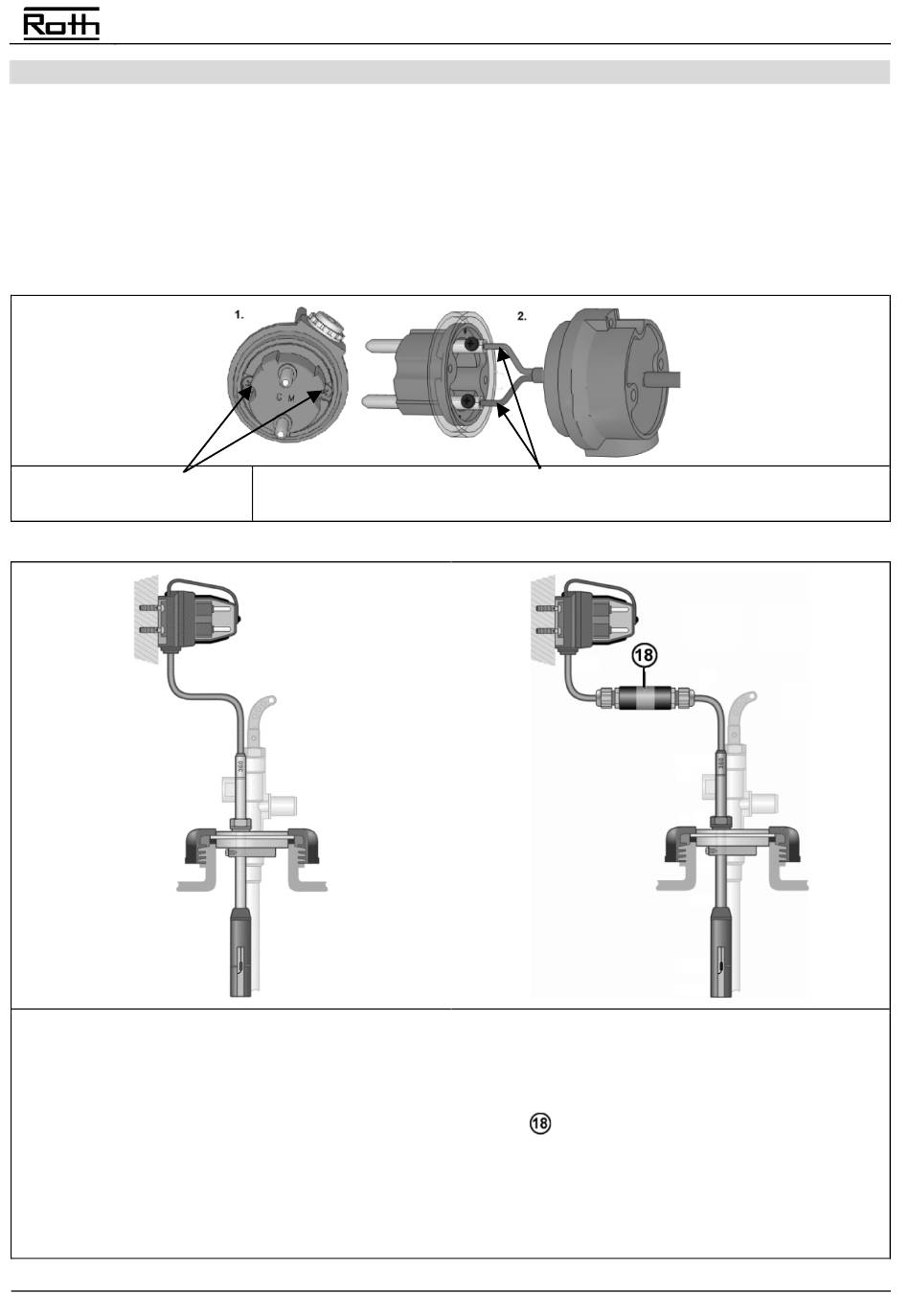

Die Wandarmatur ist lose beigestellt und muss mit dem Grenzwertgeber verbunden werden.
1. Die 2 Schrauben
2. Deckel der Wandarmatur öffnen, Kabel des GWG anschließen,
lösen.
Deckel schließen und die 2 Schrauben festdrehen.
Anschlusseinrichtung Standard: Wandarmatur – Armatur für Wandmontage Typ 905
• Die Wandarmatur muss ausreichend befestigt werden.
• Das freie Kabelende des Grenzwertgebers wird senkrecht zur Decke oder zu einer
naheliegenden Wand verlegt.
Ist der Füllrohrverschluss weiter vom Tank entfernt (z. B. bei einem Zentralfüllschacht),
werden Grenzwertgeber mit Kabelverbindungsarmatur
(Bestell-Nr. 15 379 00) und
Wandarmatur eingesetzt. Die Verbindung zwischen der Kabelverbindungsarmatur und der
Wandarmatur ist mit einem Kabel/einer Leitung 2 x 1 mm² zu errichten.
Die max. Länge darf betragen: 150 m bei 2 x 1 mm²,
250 m bei 2 x 1,5 mm²
