THRUNITE Catapult Mini Bedienungsanleitung

Guiding You Through The Night
Catapult Mini
Catapult Mini
说明书
（CHS）简体中文
+86-0755-26809357
service@thrunite.com
http://www.thrunite.com
广东省深圳市宝安区西乡宝源路168号
名优采购中心A栋640室
Guiding You Through The Night
Catapult Mini
Catapult Mini
User Manual
（EN）English
+86-0755-26809357
service@thrunite.com
http://www.thrunite.com
Room 640, Tower A,
NO.168 Baoyuan Road, Xixiang,
Baoan, Shenzhen 518102, China
Catapult Mini 充电式LED手电采用 OSRAM KW.CSLNM�.TG灯
规格参数
LED灯珠 光镜
OSRAM 双面镀膜
PMMA TIR
KW.CSLNM1.TG
防刮玻璃镜片
配件
手绳*1、备用O型圈*1、THRUNITE 18350 1100mAh电池*1、USB-C 充电线
极亮档
档位亮度
680 流明
续航时间
70分钟
最大射程
最大光强
防跌落等级
防水等级
注：上述参数只是一个近似值，以18350 1100mAh电池在实验环境中测试所得，可能会随着手电，电池和使用环境而发生变化。
电量指示灯
电量等级
LED状态
相对电压点
注意：月光模式下指示灯不亮。
操作说明
注意：请在使用前拧紧灯头和灯尾再进行后续操作。
手电开关
轻触侧开关即可点亮手电
模式切换
月光档：关机状态下，长按进入月光档。
普通档：关机状态下，单击进入普通档，在普通档下长按按键可以换档（低-中-
高 循环）。
极亮档：快速双击进入极亮档，再次双击回到普通档。
特殊档：快速三击进入，首次三击进入爆闪档，此时再次长按切换特殊档（信标
-SOS-爆闪循环）。
档位记忆功能：记忆关闭前的普通档位，特殊档不记忆。
按键指示灯呼吸模式：关机状态下，按键长按3秒。
锁机功能：关机状态下，快速四击锁机，成功后灯会闪烁3下。再次快速四击解
锁。
充放电功能
TYPE-C 2A充电。充电中指示灯亮红色，充满后亮蓝色。

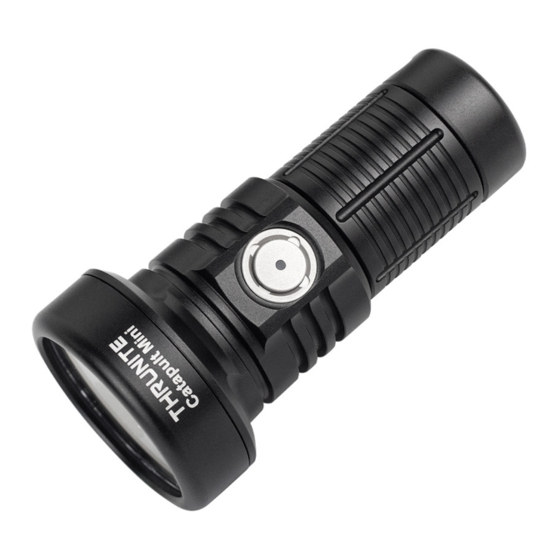

Catapult Mini rechargeable LED flashlight adopts the latest OSRAM LED to make output up to 680 lumens and max beam distance of 598 meters.
Specifications
LED Lens
Toughened uttra-clear glass
OSRAM
lens with anti-reflective coating
KW.CSLNM1.TG
Accessories
Spare O-ring *1, Lanyard *1, THRUNITE 18350 1100mAh battery *1, USB-C Charging Cord *1
Turbo
Output 680 lumens
Run time 70 mins
Distance
Intensity
Impact Resistance
Waterproof
Notes: The above parameters tested by one THRUNITE 1100mAh 18350 battery are approximate and may vary between lights, batteries and environment.
Indicator
Power Capacity
Indicator
Voltage
Note: The indicator will be OFF in firefly mode.
Operation
CAUTION :Please screw down the light head and tail cap tightly before use.
Turn ON/OFF
Press the side switch to turn the light on/off.
Change Modes
When the light is on, long press the side switch to cycle through low, medium
and high.
Shortcut to firefly: When the light is off, long press the side switch to get firefly
mode.
Double click to turn to turbo from any mode. Another double click to get back.
Special Modes
Triple click to turn to strobe. At strobe mode, press the side switch for 1 sec to
cycle through special modes(Beacon-SOS-strobe).
Memory Function
The light will turn on in the last mode accessed, except special modes(Bea-
con-SOS-strobe).
Lockout Function
When the light is off, press the switch four times quickly to lock the light. It will
flash 3 times while locked. Click the switch four times quickly to unlock.
Rechargeable Function
Max.2A USB-C charging. During charging, the indicator is RED. After being
fully charged, the indicator will be BLUE.
珠， 最大流明可达���流明， 最大射程可达���米。
机械参数
光杯 工作电压 材质
2.8V-4.3V AL T6061-T6
ANSI/NEMA FL1参数
照明模式
高亮档 中亮档
235 流明 96 流明
80分钟
4小时
0% 1 - 10%
无指示 红灯常亮
0-2.8V 2.8-3.1V
Technical Parameters
Reflector Working Voltage
PMMA TIR
2.8V-4.3V
ANSI/NEMA FL1 Parameters
General Mode
High Medium
235 lumens 96 lumens
80 mins 4 hrs
0% 1 - 10%
Off Red
0-2.8V 2.8-3.1V
表面处理 尺寸
三级硬质氧化 80.98mm*40.4mm*26mm
低亮档 月光档
21 流明 0.5 流明
12小时 106小时
598米
89600 坎德拉
1.5米
IPX-8 水下2米
11 - 20%
紫灯常亮
3.1-3.3V
保修条款
1. 2年免费包换：THRUNITE产品自出售之日起2年内，用户在正常使用情况下，
出现产品质量问题，则享受2年免费包换。
2. 30天无条件退款，邮费自理。
3.终身有限保修：在超过2年免费包换时间外，THRUNITE公司将提供有偿保修，
费用以实际更换材料费用为准，不另收取人工费用。
警示
1. THRUNITE手电亮度高，请勿直视发光体，以免造成视力损伤。
2. 请远离儿童防止其误食。
3. 为了保护电池，电路板以及LED灯珠，我们建议操作极亮模式不要超过10分
钟。
Material Surface Finish Dimension
Premium type III 80.98mm*40.4mm
AL T6061-T6
hard-anodized
Low Firefly
21 lumens 0.5 lumens
12 hrs 106 hrs
598 meters (max.)
89600 cd (max.)
1.5 meter
IPX-8 (2M)
11 - 20%
Purple
3.1-3.3V
Breathing LED Indicator
Press the side button for 3 seconds to turn on the breathing led indicator.
Another click to turn off.
Warranty
1. 2-years free replacement: We will offer free replacement within 2 years of
purchase if problems develop with normal use.
2. 30-days refund by Amazon: You may return most new, unopened items sold
and fulfilled by Amazon within 30 days of delivery for a full refund.
3. Lifetime limited maintenance: As to those exceed 2 years of the purchase
date, we will still provide with maintenance service, but the cost of parts will be
charged and freight should be paid by customers.
Warnings
1. THRUNITE flashlights are high-intensity lighting devices capable of causing
eye damage or other harms, so please avoid shining our light directly into
anyone's eyes.
2. Please keep flashlights away from children.
3. To protect the battery, driver circuit and LED, we Do NOT recommend you run
the light at max mode more than ten minutes.
重量
裸机87.5g
爆闪
680 流明
30分钟
21 - 100%
蓝灯常亮
3.4-4.3V
Weight
87.5g
*26mm (battery excluded)
Strobe
680 lumens
30 mins
21 - 100%
Blue
3.4-4.3V
