Maxxus RX 5100 Bedienungsanleitung Seite 8

Montage

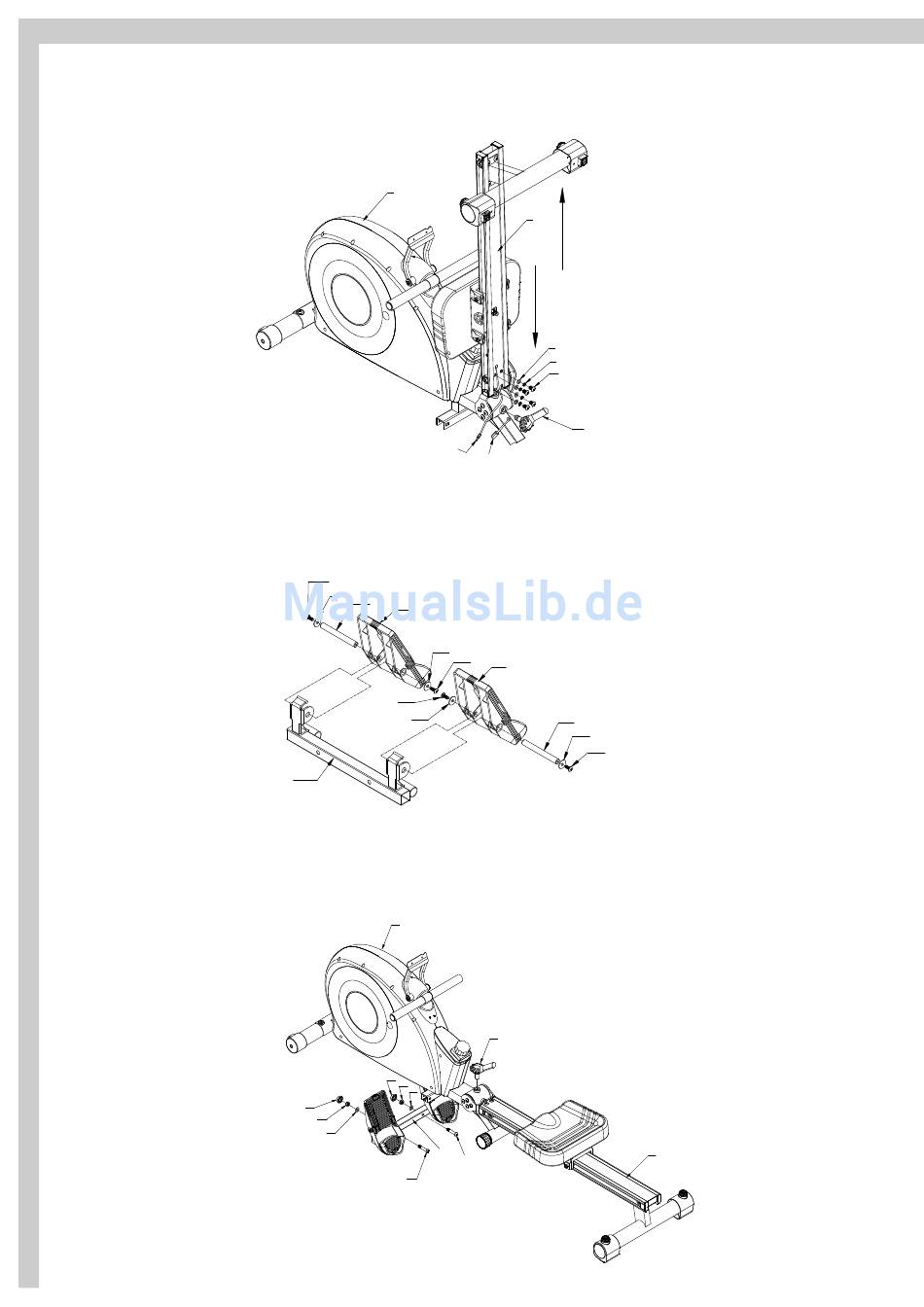

Schritt 5: Montage der Gleitschiene
Klappen Sie die in Schritt 5 vormontierte Gleitschiene (5) nach oben und befestigen Sie diese dann mit je vier
Inbusschrauben (6), Federscheiben (7) und Unterlegscheiben (8) am Hauptrahmen (1).
Sie dann das Kabel (14), das aus der Gleitschiene ragt mit dem Kabel (11), das aus dem Hauptrahmen ragt.
1
5
8
7
6
12
14
11
Schritt 5: Montage der Trittflächen
Setzen Sie die Trittflächen (21) auf die entsprechenden Aufnahmen des Trittflächenrahmens (20).
Verbinden Sie Rahmen und Trittflächen in dem Sie die Trittflächenachsen (24) durch die Öffnungen auf der Unterseite
der Trittflächen schieben.
Verschrauben Sie die Achsen dann von rechts und links mit je einer Inbusschraube (23) und einer Unterlegscheibe (22).
23
22 24
21
22
23
21
23
22
24
22
23
20
Schritt 5: Montage des Trittflächenrahmens
Befestigen Sie nun den Trittflächenrahmen (22) an der entsprechenden Aufnahme des Hauptrahmens (1).
Verwenden Sie hierzu rechts und links je eine Inbusschraube (25), eine Unterlegscheibe (13) und eine
Sicherungsmutter (26). Nachdem Sie beide Schrauben fest angezogen habe, setzen Sie die Mutterabdeckungen (27)
auf die beiden Sicherungsmuttern (26).
1
12
27
26
13
5
20
25
25
8
