Montage

Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die
Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die
Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage
des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach vollständig beendeter Montage
Ihres Trainingsgerätes kann mit dem Training begonnen werden.
Packen Sie alle Teile des Lieferumfanges vorsichtig aus und überprüfen Sie anhand der Lieferumfangliste die
Vollständigkeit aller Teile. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da manche Teile Ihres
neuen Trainingsgerätes ein hohes Eigengewicht haben und teilweise unhandlich sind. Gerne können Sie das im
Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei nur unbedingt auf die
Passgenauigkeit der einzelnen Werkzeuge.

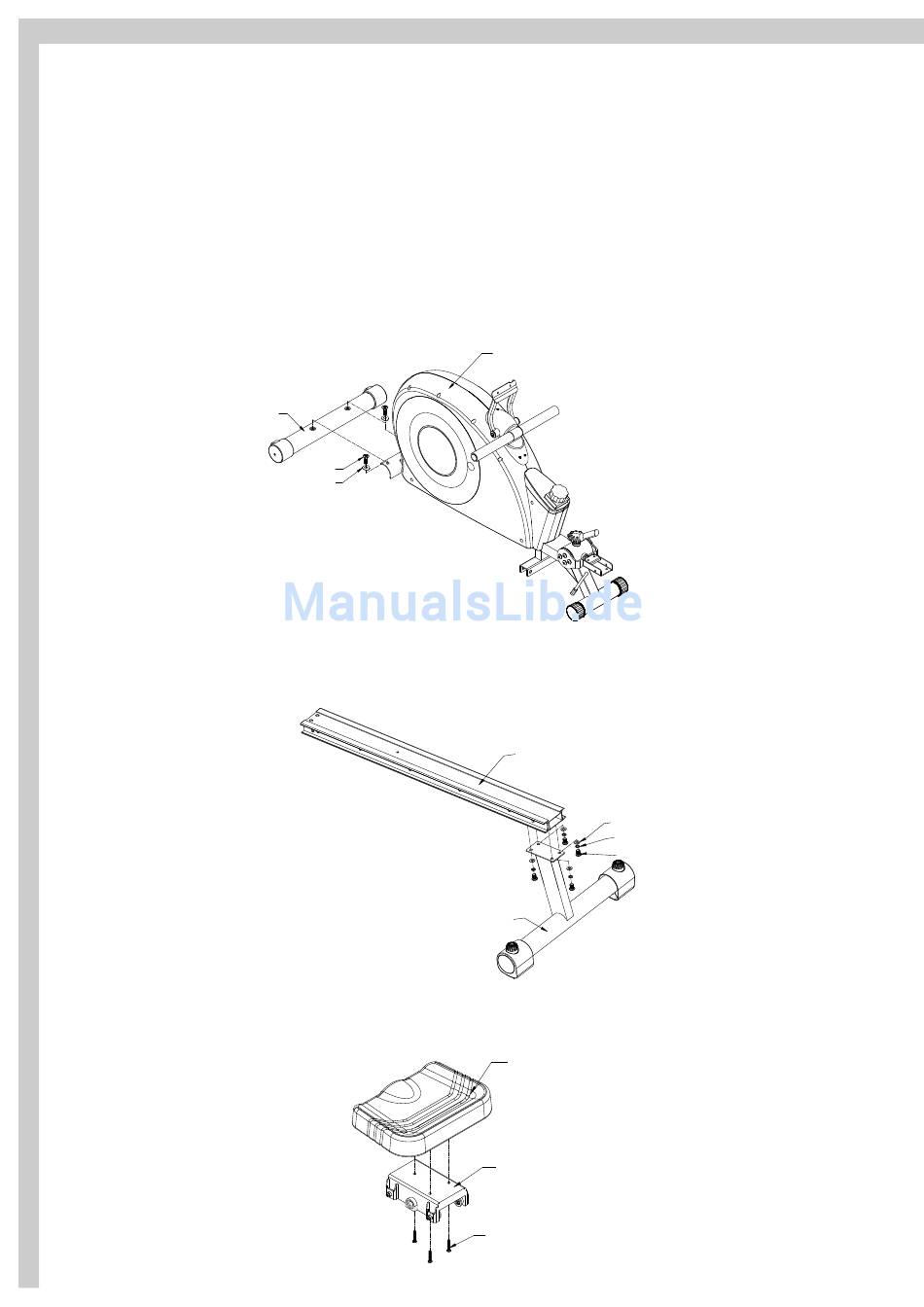

Schritt 3: Montage des vorderen Standrohrs
Befestigen Sie das vordere Standrohr (2) an der Standrohraufnahme des Hauptrahmens (1) mit zwei
Inbusschrauben (3) und zwei Unterlegscheiben, gewellt (4).
Schritt 4: Montage des hinteren Standfußes
Befestigen Sie den hinteren Standfuß (16) mit je vier Inbusschrauben (6), Federscheiben (7) und Unterlegscheiben (8)
am hinteren, unteren Ende der Gleitschiene (5).
Schritt 5: Montage des Sitzes
Befestigen Sie den Sitz (17) mit den Linsenkopfschrauben (19) am Gleitrahmen (18).
6
2
3
4
1
5
8
7
6
17
18
19
