Maxxus RX 5100 Bedienungsanleitung Seite 7

Montage

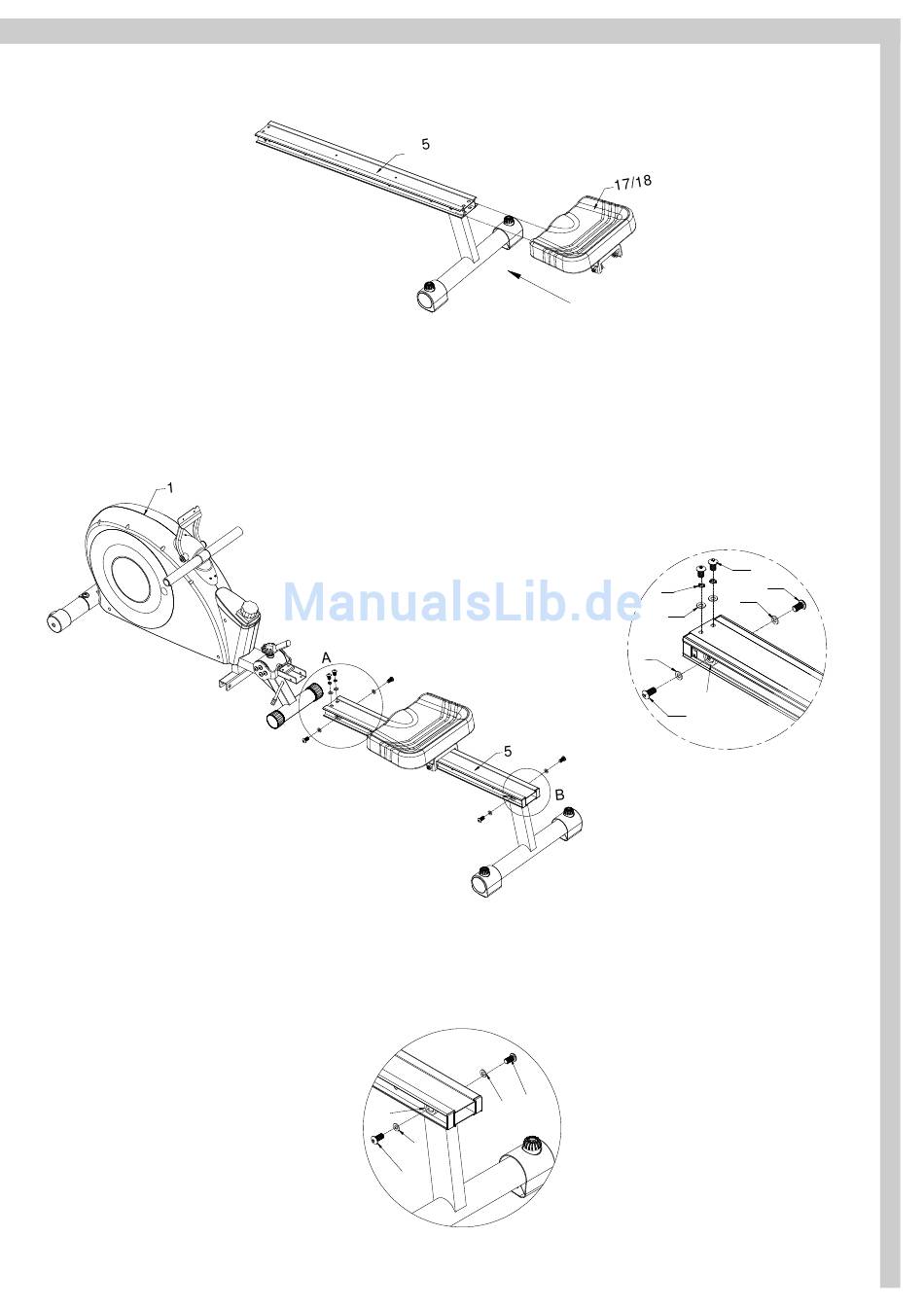

Schritt 5: Montage des Gleitrahmens
Schieben Sie den Gleitrahmen (18) inklusive Sitz(17) auf die Gleitschiene (5). Achten Sie hierbei auf die korrekte
Ausrichtung des Sitzes.
Schieben Sie nun die Gleitschiene (5) auf die Aufnahme des Hauptrahmens (1).
Abbildung A:
Befestigen Sie die Gleitschiene (5) von oben an der Aufnahme des Hauptrahmens (1) mit je zwei Inbusschrauben (6),
Federscheiben (7) und Unterlegscheiben (8).
Befestigen Sie dann die Stopper (9) rechts und links an der Gleitschiene (5) mit je einer Inbusschraube (10) und
Unterlegscheibe (8).
A
6
10
7
8
8
8
9
10
Abbildung B:
Befestigen Sie die Stopper (9) rechts und links am hinteren Ende der Gleitschiene (5) mit je einer Inbusschraube (10)
und Unterlegscheibe (8).
Abbildung B
10
8
9
8
10
7
