  • Seite 1 RX 5100 Rudergerät...
  • Seite 2 Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen.
  • Seite 3: Sicherheitshinweise

    - Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
  • Seite 4: Im Lieferumfang Enthaltenes Werkzeug

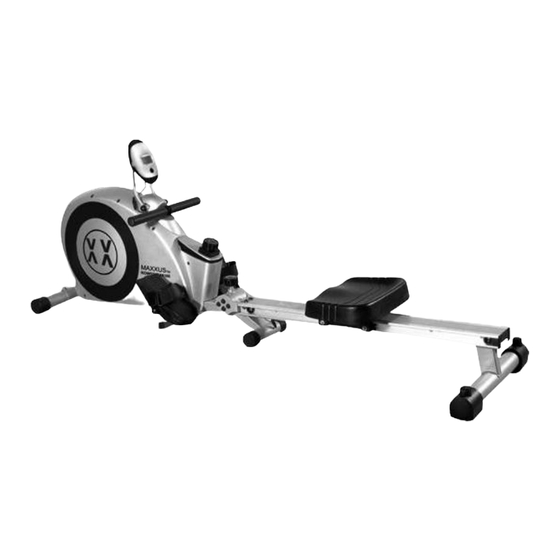

    Geräteübersicht Cockpit Zugstange Transportrolle Sitz Trittfläche Gleitschiene Klappelement Standfuß Im Lieferumfang enthaltenes Werkzeug Inbusschlüssel, 6 mm / Schraubenschlüssel Inbusschlüssel, 4 mm Kreuzschlitzschraubendreher 13er/17er...
  • Seite 5 Befestigunsmaterial Teile-Nr Beschreibung Abbildung Menge Inbusschraube M10x20 2 Stück Unterlegscheibe, gewellt Ø10,5xØ25 2 Stück Inbusschraube M8x15 10 Stück Federscheibe 10 Stück Unterlegscheibe Ø8,5xØ16 14 Stück Stopper, Kunststoff 4 Stück Inbusschraube M8x15 4 Stück Unterlegscheibe Ø10,5xØ25 2 Stück Endkappe für Gleitschiene, links 2 Stück Linsenkopfschraube Ø6x35...
  • Seite 6: Montage

    Montage Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
  • Seite 7 Montage Schritt 5: Montage des Gleitrahmens Schieben Sie den Gleitrahmen (18) inklusive Sitz(17) auf die Gleitschiene (5). Achten Sie hierbei auf die korrekte Ausrichtung des Sitzes. Schieben Sie nun die Gleitschiene (5) auf die Aufnahme des Hauptrahmens (1). Abbildung A: Befestigen Sie die Gleitschiene (5) von oben an der Aufnahme des Hauptrahmens (1) mit je zwei Inbusschrauben (6), Federscheiben (7) und Unterlegscheiben (8).
  • Seite 8 Montage Schritt 5: Montage der Gleitschiene Klappen Sie die in Schritt 5 vormontierte Gleitschiene (5) nach oben und befestigen Sie diese dann mit je vier Inbusschrauben (6), Federscheiben (7) und Unterlegscheiben (8) am Hauptrahmen (1). Sie dann das Kabel (14), das aus der Gleitschiene ragt mit dem Kabel (11), das aus dem Hauptrahmen ragt. Schritt 5: Montage der Trittflächen Setzen Sie die Trittflächen (21) auf die entsprechenden Aufnahmen des Trittflächenrahmens (20).
  • Seite 9: Pflege, Reinigung & Wartung

    Technische Informationen Schritt 5: Montage des Cockpits Lösen Sie die beiden Schrauben (32), die bereits an der Rückseite des Cockpits (30) vormontiert sind. Befestigen Sie dann das Cockpit (30) am Cockpithalter des Hauptrahmens (31) mit den soeben gelösten Schrauben (32). Verbinden Sie dann das Computerkabel (34), das aus dem Hauptrahmen ragt mit dem Anschluss auf der Rückseite des Cockpits.
  • Seite 10 Klappbarkeit Ihr Rudergerät kann platzsparend zusammengeklappt werden. Um Ihnen diesen Vorgang zu vereinfach ist der Klappmechanismus Ihres Rudergerätes mit einem Sicherungshebel ausgestattet. Dieser befindet sich im Trainingszustand auf der Oberseite der Gleitschiene am Übergang zum Hauptgehäuse. Klappbarkeit Nachdem Sie den Sicherungshebel gelöst haben, fahren Sie den Sitz direkt an das Hauptgehäuse. Nun klappen Sie die Gleitschiene vorsichtig bis zum Anschlag nach oben.
  • Seite 11 Trittflächen Tragen Sie während des Trainings geeignete Sportschuhe. Als ideal hierfür haben sich Lauf- bzw. Joggingschuhe erwiesen. Stellen Sie Ihre Füße auf die Trittflächen, so dass Ihre fersen sicher von der unteren Randerhöhung der Trittflächen gestützt werden. Fixieren Sie Ihre Füße dann mit den Klettverschlüssen, um so einen optimalen Halt zu erreichen. Klettverschluss Cockpit SCAN...
  • Seite 12: Trainingsempfehlungen

    Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen.
  • Seite 13 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
  • Seite 14 Nachfolgend finden Sie Antworten zu häufig gestellten Fragen Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal? Ihr MAXXUS™ Trainingsgerät ist mit hochwertigen Kugellagern und einem Riemenantrieb - auch Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Bremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche neben dem Luftzugsgeräusch...
  • Seite 15: Technische Details & Maße

    Technische Details & Maße Cockpit: Anzeige von: Zeit Ruderschläge pro Minute Kalorienverbrauch Ruderschläge - gesamt Technische Details: Bremssystem: manuelles Permanent-Magnetbremse Antriebssystem: Poly-V-Rillenriemen Zugsystem: Gurtzug mit ergonomisch geformten Handgriff Aufstellmaßemaße: ca. 2000 x 430 x 600 mm (LxBxH) Aufstellmaßemaße, geklappt: ca. 1020 x 430 x 1230 mm (LxBxH) Gesamtgewicht: ca.
  • Seite 16: Explosionszeichnung

    Explosionszeichnung...
  • Seite 17 Teileliste Bezeichnung Menge...
  • Seite 18: Gewährleistung

    Gewährleistungsbedingungen Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS™ Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS™ Group GmbH & Co. KG erworben wurden.
  • Seite 19: Reparaturauftrag / Schadensmeldung

    Ich erkenne die Allgemeinen Geschäftsbedingungen der Maxxus™ Group GmbH & Co KG. an. Hiermit beauftrage ich die Firma Maxxus Fitness System GmbH & Co KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen.
  • Seite 20 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 D-64521 Groß-Gerau Germany Email: info@maxxus.de www.maxxus.de...
