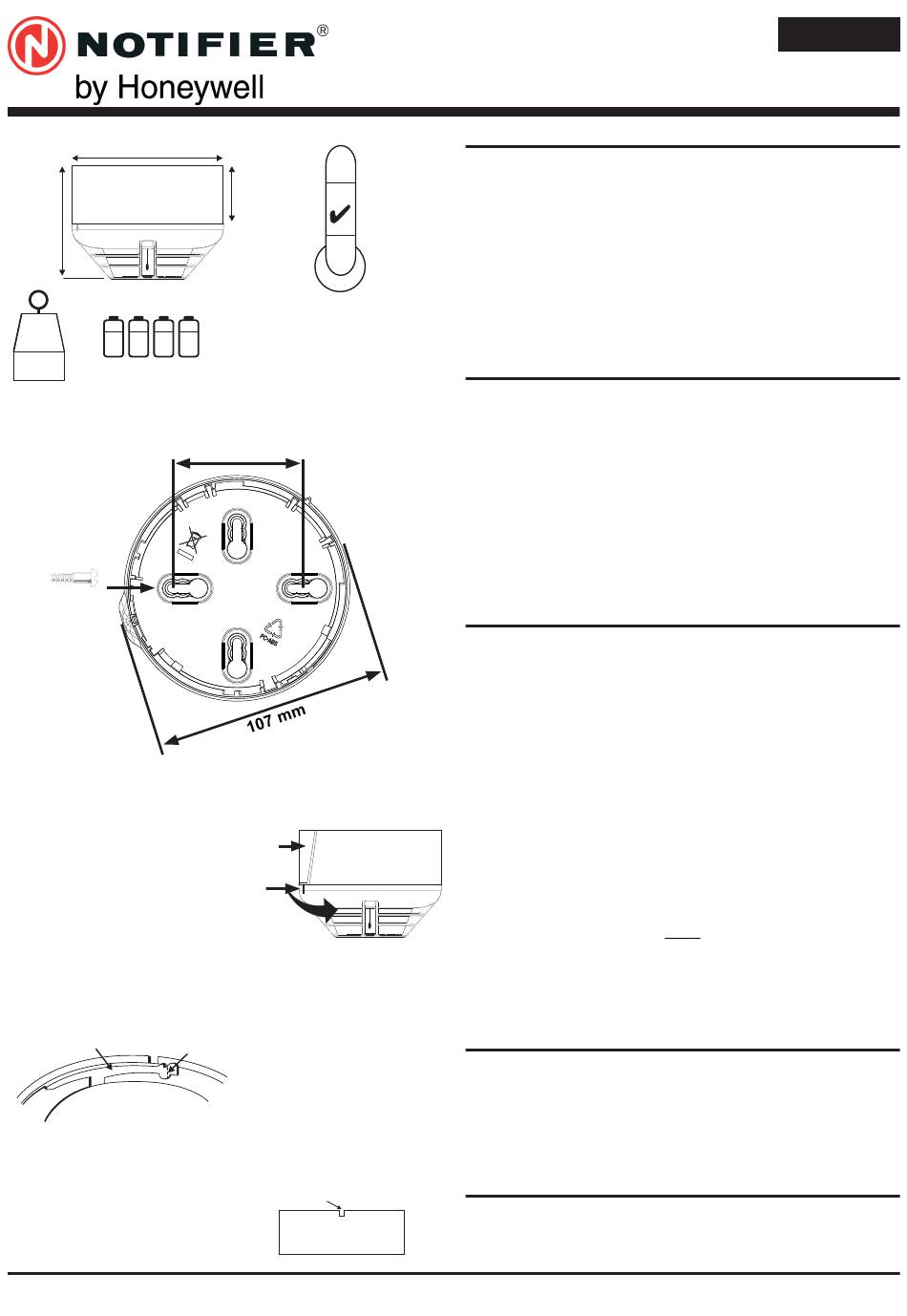

INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO
32 mm
=
238 g
50-60 mm
SALIENTE
MARCA EN
LA CABEZA
DEL SENSOR
ROMPER LA LENGÜETA EN LA
LÍNEA DE PUNTOS GIRÁNDOLA
HACIA EL CENTRO DE LA BASE
Honeywell Life Safety Iberia, S.L. C/ Pau Vila, 15-19, 08911 Badalona (Barcelona) Espana
NRX-TFIX58 Y NRX-TDIFF
SENSOR DE INCENDIOS TÉRMICO VÍA RADIO
DESCRIPCIÓN
Estos sensores de calor son dispositivos inalámbricos vía radio diseñados
para el uso con la pasarela vía radio NRX-GATE. Contienen un transceptor
40°C
inalámbrico y funcionan en un sistema antiincendios direccionable
(utilizando un protocolo de comunicación compatible).
El modelo NRX-TFIX58 es un sensor térmico de temperatura fija a 58
-30°C
(A1S).
El modelo NRX-TDIFF es un sensor termovelocimétrico 58
minuto) (A1R).
Los sensores se conectan a la base inalámbrica B501RF.
Estos dispositivos cumplen las normas EN54-25 y EN54-5 (clases A1S y
A1R), y cumple con los requisitos de 2014/53/EU, según la directiva de
equipos radioeléctricos (RED).
DATOS TÉCNICOS
Tensión de alimentación: 3,3 V corriente continua máx.
Corriente en reposo:
Corriente máx LED rojo: 4mA
Tiempo de resincronización: 35s (tiempo máximo para establecer la
Pilas:
Duración de las pilas:
Radiofrecuencia:
Potencia de salida vía radio: 14dBm (máx)
Alcance:
Humedad relativa:
INSTALACIÓN
Este equipo, así como cualquier actividad asociada, se debe instalar
cumpliendo todas las normas y leyes relevantes.
La figura 1 ilustra la instalación de la base de B501RF.
El espacio entre varios dispositivos con sistema vía radio debe ser como
mínimo de 1m
La figura 2 muestra la conexión de la cabeza del sensor a la base.
Características anti-manipulación
La base incluye una función que, cuando se activa, previene que se pueda
quitar el sensor de la base sin el uso de una herramienta. Consultar las
Figuras 3a y 3b para más detalles.
Aviso de extracción de cabeza - Cuando una cabeza se quita de su
base, la central (CIE) recibe un mensaje de alerta mediante la pasarela.
La figura 4 muestra la instalación de la batería y la ubicación de los
selectores giratorios de dirección. Configurar la dirección de lazo de antes
de instalar las baterías (ver sección siguiente).
Instalar las pilas sólo en el momento de la puesta en funcionamiento
Usar estos productos a pilas durante largos períodos a
temperaturas inferiores a -20°C puede reducir considerablemente la
Se deben cumplir las medidas de precaución indicadas por el
fabricante para el uso y eliminación del dispositivo
CONFIGURACIÓN DE LA DIRECCIÓN
Configurar la dirección de lazo girando los dos interruptores giratorios
situados en la parte inferior del sensor (ver figura 4), utilizando un
destornillador para girar las ruedas en la dirección deseada. El dispositivo
tomará una dirección del sensor en el lazo. Seleccionar un número entre
01 y 159 (Nota: el número de direcciones disponibles dependerá de la
capacidad del panel; comprobar la documentación del panel para más
información).
PROGRAMACIÓN
Para cargar los parámetros de red en el sensor vía radio, es necesario
conectar la pasarela vía radio y el sensor vía radio. En el momento de la
puesta en funcionamiento, con los dispositivos de red vía radio activados,
la pasarela vía radio programará los dispositivos con información de red
a 3V: 120 µA (típica en el modo de
funcionamiento normal)
comunicación vía radio normal desde el
encendido del dispositivo)
4 x Duracell Ultra123
4 años a 25
C
o
865-870 MHz
500m (valor en aire libre)
del 10% al 93% (sin condensación)
Importante
Aviso
duración de las pilas (hasta el 30% o más)
E S PA Ñ O L
C
o
C (10
C/
o
o
