Inhaltszusammenfassung für Ecler DROP6

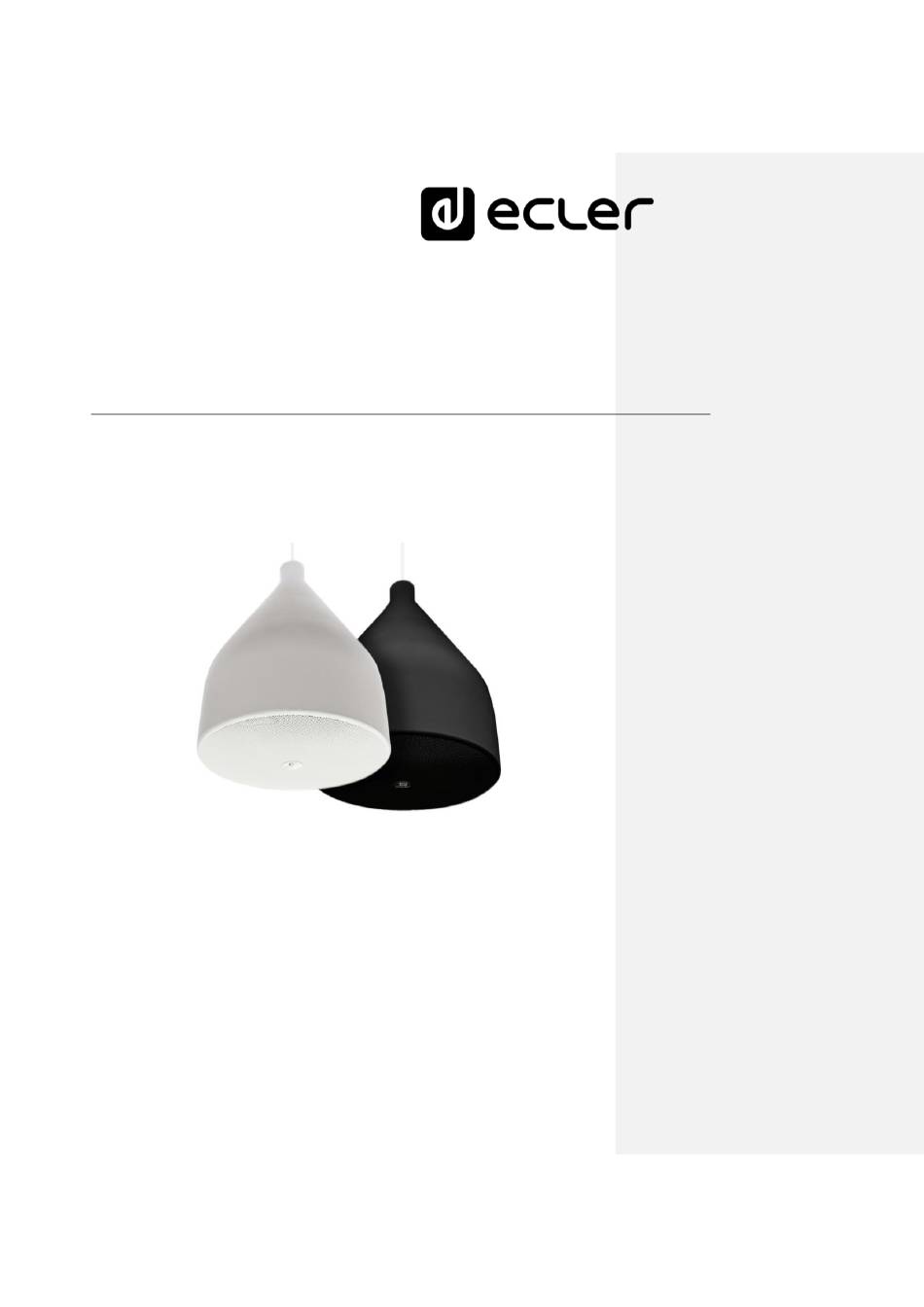

- Seite 1 DROP6 LAUTSPRECHERBOXEN Pendellautsprecher BEDIENUNGSANLEITUNG v.2020####...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ....................3 WICHTIGE SICHERHEITSHINWEISE ................... 3 WICHTIGER HINWEIS ......................5 EINLEITUNG ..........................5 TECHNISCHE MERKMALE ...................... 5 ANSCHLUSS ..........................6 EINBAUORT UND MONTAGE ....................8 MECANICHAL DIAGRAM ...................... 13 TECHNISCHE DATEN ......................14... -
Seite 3: Wichtige Vorbemerkung
WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass er in den mitgelieferten Unterlagen wichtige Hinweise zur Bedienung und Wartung findet. - Seite 4 Erdungskontakt. Dieser dritte Stift dient Ihrer Sicherheit. Sollte das mitgelieferte Kabel nicht in Ihre Steckdose passen, so wenden Sie sich bitte an einen Elektriker, damit dieser die veraltete Steckdose austauscht. 10. Sorgen Sie dafür, dass das Stromkabel nicht gequetscht wird, vor allem im Bereich der Stecker, der Buchsen und an der Stelle, an der das Kabel aus dem Gerät austritt.
-
Seite 5: Wichtiger Hinweis
Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschliesslich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf den Ecler DROP6 gewähren wir eine Garantie von 3 Jahren. EINLEITUNG Das Modell DROP6 ist ein 2-Wege-Pendellautsprecher mit 6,5" und 75W/8Ω in elegantem Design, mit Transformator für 70/100V Linie und mit wählbaren Leistungen... -
Seite 6: Anschluss
ANSCHLUSS Der DROP6 wird über Euroblock-Steckverbinder direkt an die von der Endstufe kommende Leitung angeschlossen. Der im oberen Teil des Lautsprechers befindliche Leistungs-Wahlschalter dient zur Einstellung der Betriebsart und der Leistung des Geräts: • 75W RMS bei 8Ω • 60/30/15 und 7,5W bei 70/100V Der Lautsprecher DROP6 wird ab Werk mit der Einstellung 60W (70/100V) Comentado [MR1]: Indicar en qué... - Seite 7 dies sowohl am Verstärker als auch am Lautsprecher schwere Schäden verursachen.
-
Seite 8: Einbauort Und Montage
EINBAUORT UND MONTAGE Jeder DROP6 wird mit 2 jeweils 5 Meter langen Stahldrähten zum Abhängen des Lautsprechers und mit 2 Euroblock-Steckverbindern geliefert. ACHTUNG: Stellen Sie sicher, dass sowohl die Decke als auch das Befestigungssystem stabil genug sind, um das Gewicht des Lautsprechers zu tragen. - Seite 9 2. Entfernen Sie das obere Teil des Lautsprechers, so dass das Anschlussfeld freiliegt. 3. Führen Sie die mitgelieferten Drahtseile und das vom Verstärker kommende Kabel durch die kegelförmige hintere Abdeckung.
- Seite 10 4. Hängen Sie einen der Stahldrähte in das Metallteil am Lautsprecher ein.
- Seite 11 5. Hängen Sie nun den zweiten Stahldraht ebenso in dieses Teil ein und führen Sie das Kabel der Verstärkerlinie durch die Öffnung bis hin zu den Euroblock- Steckern. Stellen Sie die gewünschte Arbeitsleistung des Lautsprechers ein. Comentado [MR2]: No entiendo el dibujo de la izquierda…...
- Seite 12 6. Setzen Sie die kegelförmige hintere Abdeckung wieder auf und drehen Sie diese solange, bis die Schlieβmarkierungen übereinander liegen.
-
Seite 13: Mecanichal Diagram
MECANICHAL DIAGRAM... -
Seite 14: Technische Daten
TECHNISCHE DATEN DROP6 System Effective frequency range 60Hz -22KHz - TBC Coverage angle 130º Conical - TBC Power handling 75W RMS / 300W Peak Sensitivity 88 dB (1W/1m) - TBC Maximum SPL 106dB continuous / 112dB peak - TBC Power options 70/100V: 7.5W - 15W - 30W - 60W... - Seite 15 2 x 3C Euroblock connector Finished colour White (RAL9003) or Black (RAL9005) Dimensions Ø270mm x 355mm(H) / Ø10.6 in. x 14 in. (H) Weight 4.2 Kg / 9.26 lb Pieces per box Shipping dimensions 380 x 325 x 370mm / 14.9 x 12.8 x 15.5 in. (WxHxD) Shipping weight 5.5 Kg / 12.12 lb...
