8.1.4

Die Linse scharfstellen

Der Brennpunkt der Linse muss in Relation zum Lasertisch (oder dem zu
bearbeitenden Produkt) eingestellt werden. Jede Linse hat einen anderen
Brennpunkt und auch durch den Verschleiß einer Linse kann sich dieser Punkt
verschieben.
Gehen Sie folgendermaßen vor:
1. Schließen Sie die Sicherheitsabdeckung.
2. Bewegen Sie den Laserkopf zur Tischmitte.
3. Öffnen Sie die Sicherheitsabdeckung.
4. Befestigen Sie zwei Lagen Klebeband auf dem Lasertisch unter dem
Laserkopf.

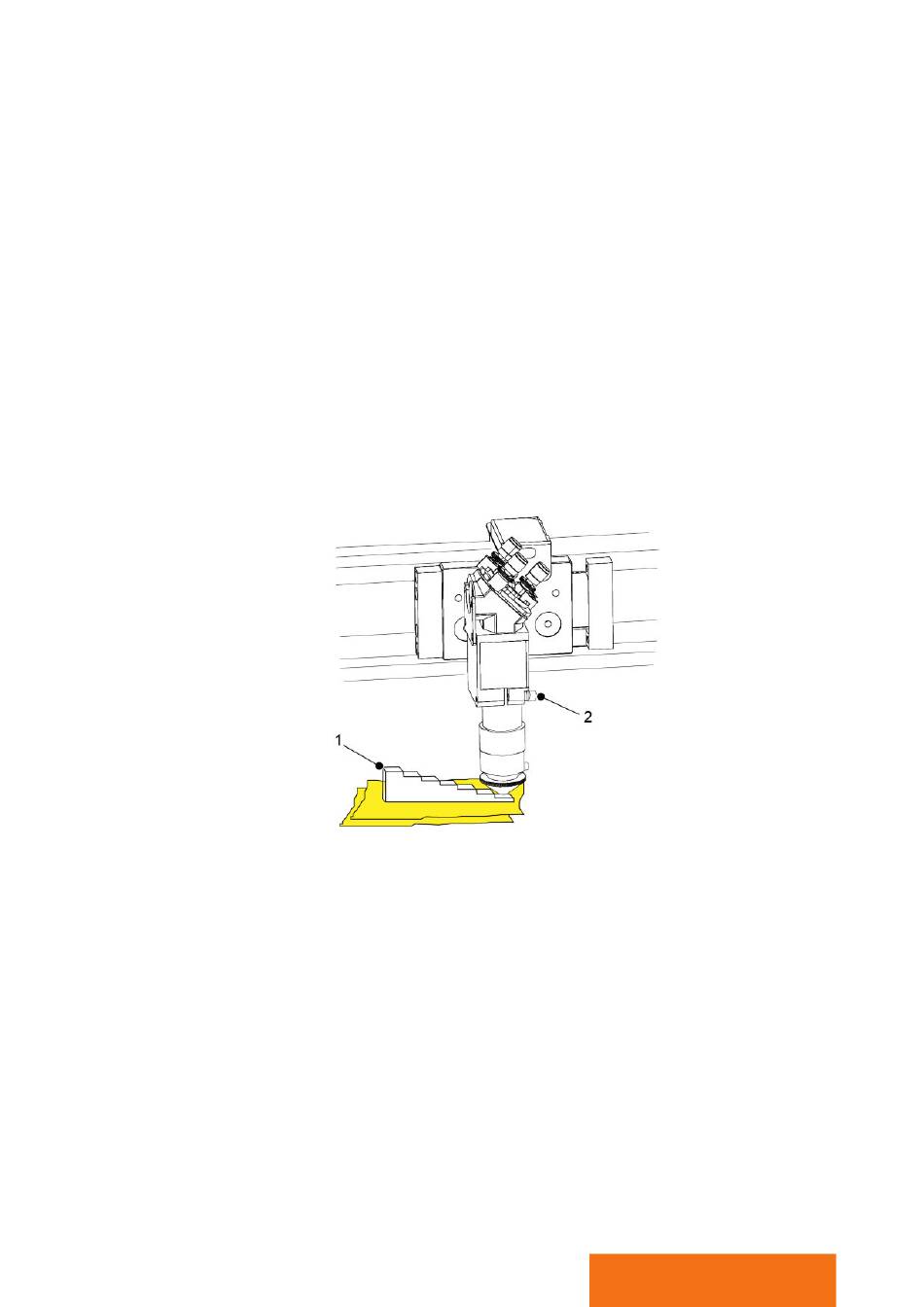

5. Platzieren Sie das Z-Einstellwerkzeug (1) unter dem Laserkopf.
6. Stellen Sie die Höhe des Linsenschafts auf die niedrigste Stufe des
Einstellwerkzeugs ein. Verwenden Sie die Stellknöpfe (2) auf der rechten
Seite des Linsenschafts.
7. Entfernen Sie das Z-Einstellwerkzeug.
8. Schließen Sie die Sicherheitsabdeckung.
9. Drücken Sie [Pulse], um auf dem Klebeband einen Punkt zu markieren.
10. Bewegen Sie den Laserkopf etwa einen Zentimeter nach links.
11. Öffnen Sie die Sicherheitsabdeckung.
12. Platzieren Sie das Z-Einstellwerkzeug wieder unter dem Laserkopf.
13. Stellen Sie die Höhe des Linsenschafts auf die nächste Stufe des
Einstellwerkzeugs ein. Verwenden Sie den Stellknopf auf der rechten Seite
des Linsenschafts.
14. Entfernen Sie das Einstellwerkzeug.
15. Schließen Sie die Sicherheitsabdeckung.
16. Drücken Sie [Pulse], um auf dem Klebeband einen Punkt zu markieren.
17. Diesen Vorgang für alle Stufen des Einstellwerkzeugs wiederholen.
18. Untersuchen Sie die Lochreihe in Ihrem Klebeband. Das kleinste Loch
entspricht der Höhe der Linse mit dem richtigen Brennpunkt.
