4.1.4

Optisches System

Die Maschine hat drei Spiegel, die den Laserstrahl von der Laserquelle zur
Linse reflektieren. Die Linse im Laserkopf fokussiert den Laserstrahl.

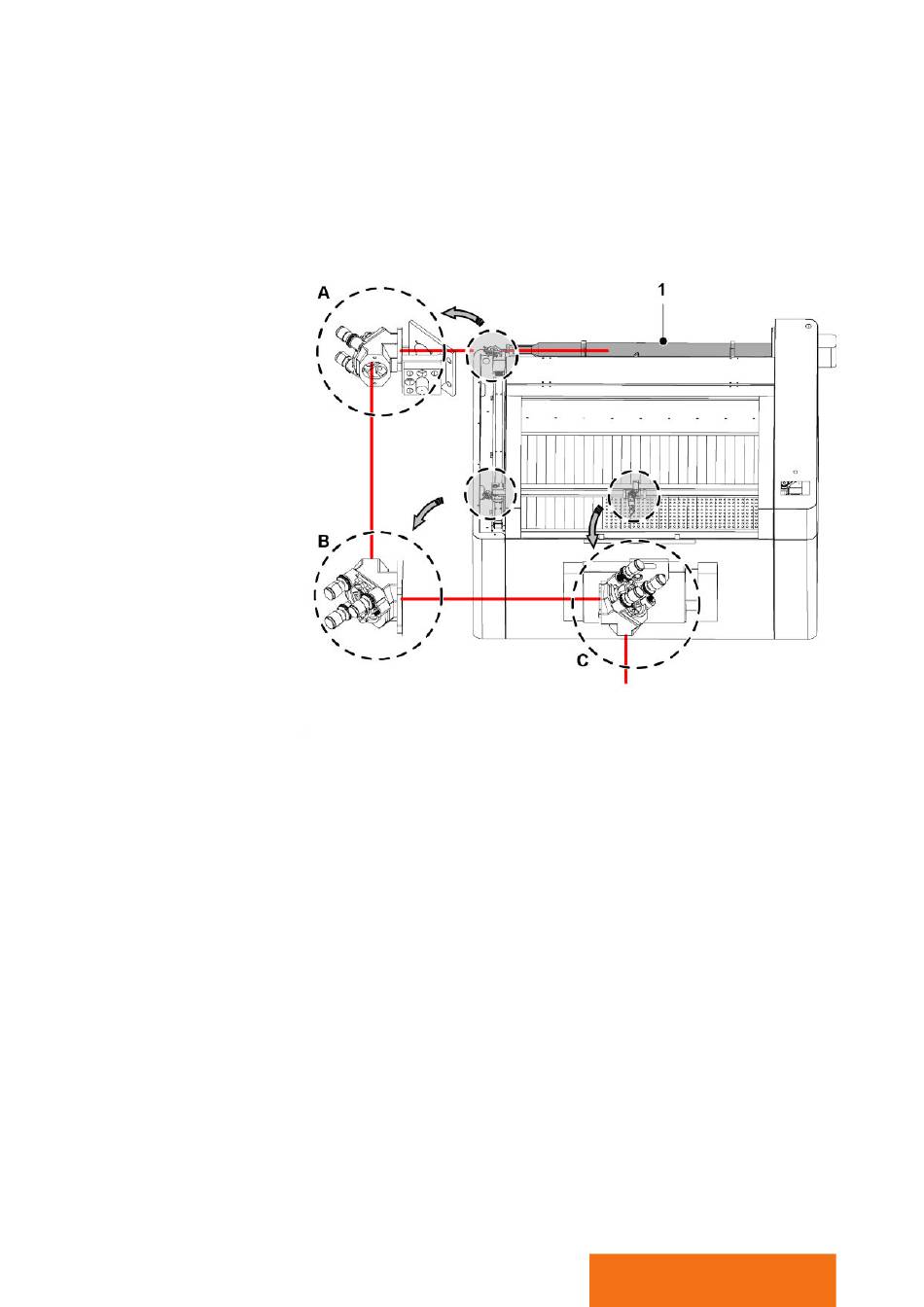

Laser- und Spiegelkonfiguration
A Erster Spiegel
B Zweiter Spiegel
C Dritter Spiegel
Der erste Spiegel (A) reflektiert den Laserstrahl zum zweiten Spiegel (B) auf der
X-Achse. Dieser zweite Spiegel reflektiert den Laserstrahl zum dritten Spiegel
(C), der wiederum im Laserkopf montiert ist. Dieser dritte Spiegel reflektiert den
Strahl zur Linse, die den Laserstrahl auf das Produkt fokussiert.
4.1.5

Bedienfeld

Der Bediener verwendet das Bedienfeld zur Bedienung und Überwachung der
Produktion.
Das Programm für die Produktion wird auf einem Computer vorbereitet und auf
die Maschine geladen. Falls erforderlich, kann der Bediener kleine Korrekturen
direkt am Bedienfeld vornehmen.
1 Laserquelle
