Rauchabzug - Brm Pro Serie Anleitung

Luftpumpe wird an eine Hilfssteckdose und einen Luftversorgungsschlauch
angeschlossen.

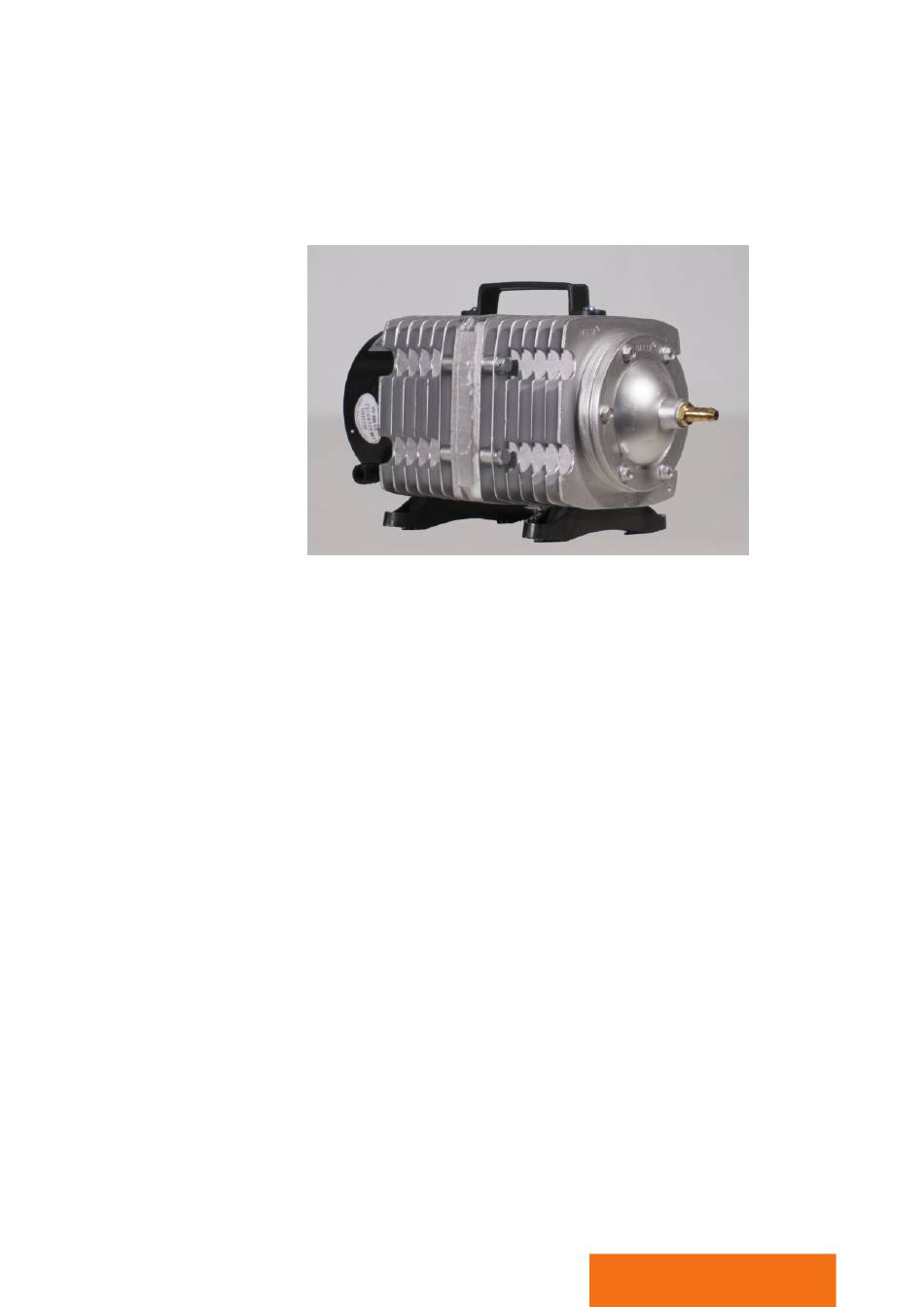

Beispiel einer Luftpumpe
Der Luftstrom ist aus den folgenden Gründen wichtig:
• Der Luftstrom entfernt die Laserdämpfe aus dem Laserkopf. Dadurch wird
die Möglichkeit, dass sich Laserdämpfe entzünden, verringert.
• Der Luftstrom entfernt Abfälle und sorgt für Kühlung.
• Der Luftstrom hält den Laserraum frei. Dies verhindert Reflexionen des
Lasers und verbessert die Qualität der Laserbearbeitung.
4.1.8

Rauchabzug

Der Rauchabzug leitet die Dämpfe aus dem Gebäude heraus. Der Rauchabzug
filtert die Dämpfe nicht.
Der Laserraum hat zwei Absaugöffnungen. Eine auf der Hinterseite des
Laserraums und eine auf der Unterseite des Laserraums. Die Dämpfe gelangen
durch diese Öffnungen zu zwei Auslässen auf der Rückseite der Maschine.
Absaugschläuche verbinden die beiden Auslässe mit einem T-Anschluss und
den T-Anschluss mit dem Rauchabzug.
