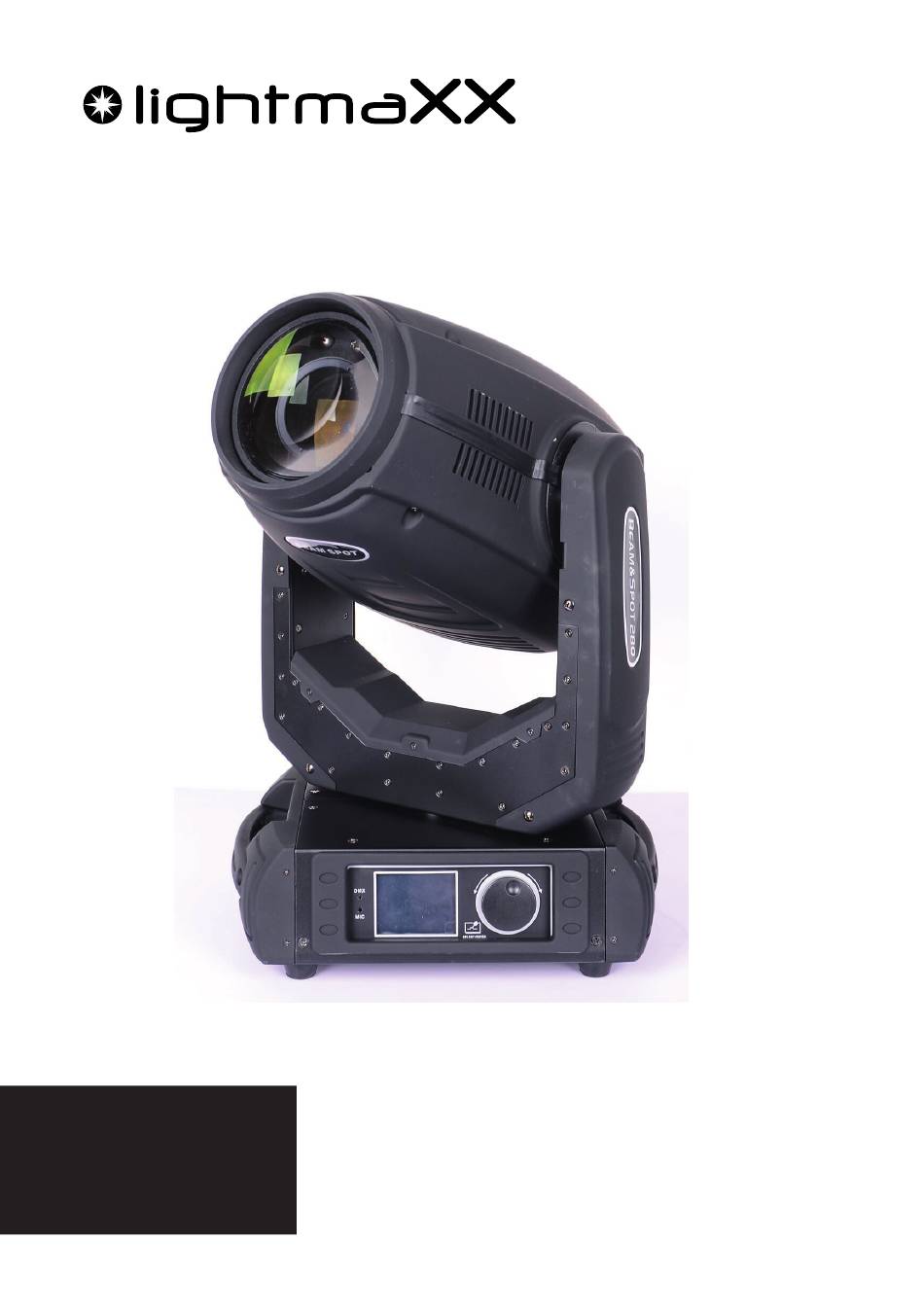

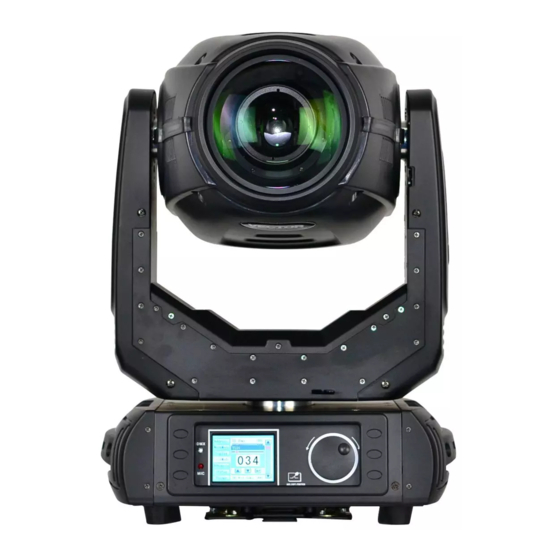

- Seite 1 Vector bsw 10R mkii 12/2018 LIG0016088-000 Bedienungsanleitung User Manual...
- Seite 2 Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! • Im Falle von Beschädigungen des Netzkabels muss dieses umgehend gegen ein Original Ersatzteil des Herstellers ersetzt werden. RISK OF ELECTRIC SHOCK DO NOT OPEN • Stellen Sie sicher, dass die Netzspannung nicht höher als die auf dem Gehäuse angegebene Spannung ist.
-
Seite 3: Garantie
Bedienungsanleitung Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX Vector BSW 10R MKII wurde für den Einsatz als elektronischer Beleuch- tungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedie- nungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsge- mäß! Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent- fernen, da sie durch verschlucken von Teilen ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden... -
Seite 5: Installation
HINWEIS! (Betriebsbedingungen) Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innen- bereich (IP20) konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten aus, da dies zu Beschädigungen führen kann. Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen, vermeiden Sie diese! HINWEIS! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer... -
Seite 6: Dmx Verbindung
Warnung! (Verletzungsgefahr durch Herabfallen) Es ist zu gewährleisten, dass die Montage des Gerätes allen gesetzlichen Normen und Vorschriften im jeweiligen Einsatzland entspricht. Es ist sicherzustellen, dass das Gerät stets durch eine zweite Befestigung gesichert ist (z.B. Safety) Hinweis! (Überhitzungsgefahr) Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C. Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung plat- ziert wird, außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren Materialien und Flüssigkeiten. -
Seite 7: Betriebsmodus Einstellen
Funktions-Modi: 1. Einstellen der DMX Adresse Durch das auswählen des Menüpunktes „ADDR“ können Sie die gewünschte DMX Adresse zwi- schen 1 und 512 einstellen. Bestätigen Sie Ihre Auswahl durch klicken auf das Encoderwheel oder bestätigen Sie über das Touch Display. 2. -
Seite 8: Einstellen Der Scheinwerfer Parameter
3. Screen Rotation: Unter diesem Menüpunkt lässt sich das Display drehen (Überkopfmontage, stehende Montage). 4. Touch enable: Unter diesem Menüpunkt lässt sich die Touch Funktion des Display aktivieren, sowie deaktivieren. 5. Touch Adjust: Unter diesem Menüpunkt lässt sich das Touch Display adjustieren. Test Modus: PAN: Bereich 0 - 255 Gobo: Bereich 0 - 255... -
Seite 9: Technische Daten
Technische Daten: Modell VECTOR BSW 10R Leuchtmittel Osram SIRIUS HRI 280 Watt Kanal-Modi 16/24 DMX512 Kanal Pan Bereich 540° (16 Bit) elektronische Positionskorrektur Tilt Bereich 270° (16 Bit) elektronische Positionskorrektur Motor 2 Phasen Antrieb Farbrad 13 Farben + weiß, inkl. CTO, UV, Halbfarben Gobos Goborad 1: 13 Gobos statisch + Offen Goborad 2: 9 Gobos mit Rotation Ø= 14,7mm + Offen... -
Seite 10: Dmx-Modus
DMX Modus:... - Seite 15 Menüstruktur:...
-
Seite 17: Fehlerbehebung
Fehlerbehebung: Hinweis! (Störung bei Datenübertragung) Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten! DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel. Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsi- cher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. -
Seite 18: Entsorgung Von Verpackungen
Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt und den entsprechenden Verwertungen zugeführt werden. Beachten Sie die Kennzeichnungen und die entsprechenden Vorschriften. Entsorgung von Batterien: Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli- chen Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu. - Seite 19 Safety Instructions! Please read before connection • If the power cord is damaged, it must be replaced imme- and operation! diately with an original spare part from the manufacturer. • Make sure that the mains voltage is not higher than the RISK OF ELECTRIC SHOCK.
-
Seite 20: Scope Of Delivery
Intended use: The product LightmaXX Vector BSW 10R MKII was designed for use as an electronic lighting effect. The device may only be operated for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. -
Seite 21: Safety Instructions
Safety instructions: DANGER! (For babies and children) Dispose of or store any packaging material properly! Packaging material must be kept out of the reach of babies and children due to the danger of suffocation. Make sure that children never use the device unattended! In addition, make sure that children do not remove (small) parts from the device, as they could suffocate by swallowing parts! DANGER! (electric shock due to high voltages in the device) -
Seite 22: Installation
NOTE! (Operating conditions) Due to its structural characteristics, the device is designed for indoor operation (IP20). Never expose the device to rain, moisture or liquids as this may cause damage. Vibrations, dust or solar radiation can also lead to damage, avoid them! NOTE! (Power supply) It is essential that you check that the device voltage matches your local mains voltage. -
Seite 23: Dmx Connection
DMX connection: To ensure a perfect DMX connection, use only 3 or 5 pin DMX cables with a characteristic impe- dance of 120 Ohm. Installation: This spotlight can be installed in any position on the stage using the enclosed Omega brackets and optional brackets (Half Coupler, Selflock Hook). -
Seite 24: Display Settings
Display settings: 1. Language: This menu subsection allows you to select the language between Chinese and English. 2. Screen Saver: If the display is not used for more than 10 seconds, it switches to Saver mode. Modus 1: Display turns off when it is not needed Modus 2: Display shows the DMX address (in DMX mode) or the selected mode (Auto Run or Sound Ctrl). -
Seite 25: Technical Data
Technical data: Model VECTOR BSW 10R Lamp Osram SIRIUS HRI 280 Watt Channel mode 16/24 DMX512 channel Pan scan 540° (16 Bit) electric correction Tilt scan 270° (16 Bit) electric correction Motor 2-phase engines Color wheel 13 colors Gobos Gobo wheel 1: 13 static Gobos + open Gobo wheel 2: 9 rotating Gobos Ø= 14,7mm + open Effect wheel 1 rotating eight face prism (circular) -
Seite 26: Dmx Modes
DMX modes:... -
Seite 31: Menu Structure
Menu structure:... -
Seite 33: Troubleshooting
Troubleshooting: Note! (Error during data transmission) Never connect the DMX input or output to audio devices! DMX cables enable trouble-free operation and the highest possible trans- mission reliability of signal data. Do not use microphone cables. The following overview is intended as an aid to rapid troubleshooting. If you are unsure, contact the manufacturer, the dealer or appropriate specialist personnel. -
Seite 34: Disposal Of Packaging
Disposal of packaging: Ensure that paper packaging, plastic material, etc. are recycled separately. Observe the labels and the corresponding regulations. Disposal of batteries: Batteries do not belong in the garbage! Please dispose of batteries in accor- dance with official regulations at collection points or disposal stations. Disposal of your old device: Do not dispose of the device with household waste! This device is subject to the WEEE Directive (Waste Electrical and Electronic Equipment) in its currently... - Seite 35 Notes MS-ID: LIG0016088-000 12/2018...
