PIKO BR 83.10 TT Bedienungsanleitung

:
PIKO Art.-Nr.
#56301 Lok-Öl (50 ml)
#56300 Lok-Öler mit Feindosierung Oel
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
PIKO kat.čís. 56301 – mazací olej
PIKO kat.čís. 56300 – mazací olej s jemným dávkováním
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
sewing machine oil! In order to achieve the best possible running and
harz- und säurefreiem Nähmaschinenöl!
traction properties, it is advisable to run the locomotive in for 25 minutes
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlau-
forwards and 25 minutes in reverse without load. Clean rails are essential
fen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute
for good performance.
Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells
nur auf sauberen Schienen gewährleistet ist.
Der PIKO SmartDecoder XP 5.1 Sound Next18 ist ein leistungsfähiger Multiprotokoll-
Sounddecoder der neuesten Generation. Der Decoder sorgt für ein rauschfreies
Sounderlebnis auf höchstem Niveau. Er kann in DCC-, Selectrix-, und Motorola
Digitalsystemen verwendet werden und fährt ebenfalls im Analogmodus mit Gleich-
oder Wechselspannung. Der Decoder ist RailCom und RailComPlus fähig.
® ®
Der innovative PIKO SmartDecoder XP 5.1 Sound erkennt hierbei selbständig die jeweilige
Betriebsart und besitzt vielfältigste Einstellungsmöglichkeiten bei den Zusatzfunktionen.
Der Decoder arbeitet mit einer autoadaptiven Motorregelung für einen seidenweichen
Fahrbetrieb und eignet sich für eine dauernde Stromaufnahme von bis zu 1,5A. Die
verstärkten Funktionsausgänge sind jeweils bis zu 0,5A belastbar. Zu seinen vielen
Bremsstreckenfunktionen zählen sowohl das ABC-Bremsen, die ABC-Pendelautomatik,
als auch die ABC-Langsamfahrt. Der Soundteil kann festgelegte Funktionsausgänge
sowie den Motorausgang des Decoders ansteuern. So flackert z.B. die Beleuchtung einer
Diesellok wenn der Motor gestartet wird.
Zuordnung der Funktionstasten / Function assignments:
F0 Licht F10 Pfeife mittel F20 Ausschlacken
F1 Fahrgeräusch F11 Führerstandstür F21 Sanden
F2 Pfeife kurz F12 Führerstandsfenster F22 Schienenstöße
F3 Führerstandsbeleuchtung F13 Zylinderdampf F23 Kurvenquietschen
F4 Glocke F14 Luftpumpe F24 Injektor
F5 Zugbeleuchtung: Lok zieht F15 Kohle schaufeln F25 Wasserförderpumpe
F6 Zugbeleuchtung: Lok schiebt F16 Kuppeln F26 Lautstärkeregelung
F7 Rangiergang F17 Sicherheitsventil F27 Ton aus
F8 Fahrwerksbeleuchtung F18 Notbremse
F9 Pfeife lang F19 Zugbremse
Konfigurations-CVs / Configurations-CVs
CV Beschreibung Bereich
DCC: 1 - 127
1 Adresse der Lok
Motorola: 1 - 80
2 Minimale Geschwindigkeit (ändern, bis die Lok bei Fahrstufe 1 gerade fährt) 1 - 63
Anfahrverzögerung,
1 bedeutet, alle 5 ms wird die aktuelle interne Geschwindigkeit um 1 erhöht
3 0-255
Beträgt die interne maximale Geschwindigkeit z.B. 200 (CV 5 = 50 oder CV 94 = 200),
dann beträgt die Anfahrzeit von 0 auf Fmax 1 Sekunde
4 Bremsverzögerung (Zeitfaktor wie CV 3) 0-255
Maximale Geschwindigkeit (muss größer als CV 2 sein)
5 1 - 63
6 Mittlere Geschwindigkeit (muss größer als CV 2 und kleiner als CV 5 sein) 1 - 63
7 Softwareversion (Der verwendete Prozessor kann upgedatet werden) -
8 Herstellerkennung Decoderreset, Werte wie in CV 59 verschieden
Lange Lokadresse 1 - 9999
17
17 = Höherwertiges Byte 192 - 231
18
18 = Niederwertiges Byte 0 - 255
Fehlerspeicher für Funktionsausgänge, Motor und Temperaturüberwachung
30 0-7
1 = Fehler Fkt.-Ausgänge, 2 = Fehler Motor, 4 = Temperaturüberschreitung
31 1. Zeiger CV für CV-Bänke 0, 1, 8
32 2. Zeiger CV für CV-Bänke 0,1,3,4,5,255
Reset auf die Werkseinstellung (auch über CV8 möglich)
1 = CV 0 - 256, sowie CV257 - 512 (RailCom Bank 7)
®
59 2 = CV 257 - 512 (RailCom Plus Banken 5 & 6) 0 - 4
®
3 = CV 257 - 512 (erweitertes Function Mapping Banken 1 & 2)
4 = CV 257 - 512 (PWM-Modulation Funktionsausgänge Banken 3 & 4)
D GB
Hinweis: Please note:
Sicherheitshinweise in weiteren Sprachen Safety instructions in other languages,
finden Sie unter: www.piko-shop.de please see: www.piko-shop.de
IT E
Nota: Aviso:
Le istruzioni di sicurezza in altre lingue Las instrucciones de seguridad en otros
sono disponibili su: www.piko-shop.de idiomas se pueden encontrar en:
www.piko-shop.de
RU CN
Hамек: 提示：
Инструкции по безопасности на
如需其他语言的安全须知请访问:
других языках можно найти на:
www.piko-shop.de
www.piko-shop.de
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. +49 (3675) 8972 - 55 (dienstags und donnerstags von 16 - 18 Uhr)
Haftreifenwechsel
Change the traction tires
Remplacer les bandages d'adherence
Výměna bandáží
Při častém provozu mazejte ložiska náprav kapkou oleje na šicí stroje
neosahující kyseliny a pryskyřice. Doporučujeme záběh klidnou jízdou cca
25 minut bez zátěže, aby měl model optimální jízdní vlastnosti. Nezapo-
meňte, že bezporuchová jízda modelu je zajištěna jen na čistých kolejích.
The PIKO SmartDecoder XP 5.1 Sound Next18 is a powerful multiprotocol sound decoder
of the newest generation. The decoder ensures a high-level noiseless sound experience.
® - It can be used with DCC, Selectrix and Motorola ® digital systems and it is also operable
in analogue mode on DC and AC layouts. The decoder is RailCom
capable. The innovative PIKO SmartDecoder XP 5.1 Sound independently recognizes the
respective operating mode and has a wide range of setting options for the additional
functions. The decoder works with an auto-adaptive motor control for a silky smooth
operation and is suitable for a continuous current consumption of up to 1.5A. The
amplified function outputs can handle up to 0.5A each. Its many braking section functions
include ABC braking, ABC automatic shuttle, as well as ABC slow speed. The sound
part can control fixed function outputs as well as the motor output of the decoder. For
example, the lighting of a diesel locomotive flickers when the engine is started.
F0 Light F10 Middle Whistle Blast
F1 Traveling Sound F11 Cab Door
F2 Short Whistle Blast F12 Cab Window
F3 Driver Cab light F13 Cylinder Steam Release
F4 Bell F14 Air Pump
F5 Train Lighting: Engine pulling F15 Shoveling Coal
F6 Train Lighting: Engine pushing F16 Coupling
F7 Switching Gear F17 Safety Valve
F8 Chassis Lights F18 Emergency Brake
F9 Long Whistle Blast F19 Train Brakes
Wert CV Description
3
1 Loco address
0 2 Minimum speed (change, until the loco drives with speed step 1)
Acceleration
140
3 1 means that every 5ms the actual speed is increased by 1. If the internal maximum
speed is set to 200 (CV5=50 or CV94=200), then the accelaration from 0 to Fmx is 1sec.
140 braking interia (time factor like CV3)
4
255 5 Maximum speed (must be greater than CV2)
128 6 Middle speed (must be greater than CV 2 and less than CV5)
untersch.
7 Software version (the processor can be updated)
162 8 Manufacturer ID Decoder reset, values as CV59
2000 Expensive loco address
17
199
17 = High Byte
18
208
18 = Low Byte
Error memory for function outputs, motor and temperature monitoring
0 30
1 = fault function outputs, 2 = fault motor, 4 = overtemperature
0 31 1. Marker CV for CV-Banks
255 32 2. Marker CV for CV-Banks
Reset to factory defaults (even with CV8)
1 = CV 0 - 256, as well as CV257 - 512 (RailCom ® bank 7)
0
59 2 = CV 257 - 512 (RailCom Plus ® banks 5 & 6)
3 = CV 257 - 512 (extended function mapping banks 1 & 2)
4 = CV 257 - 512 (PWM-Modulation function output banks 3 & 4)
F NL
Conseil: Attentie:
Des consignes de sécurité dans d'autres Veiligheidsinstructies in andere talen
langues peuvent être trouvées sur: zijn te vinden op: www.piko-shop.de
www.piko-shop.de
PL
Uwaga:
Wskazówki bezpieczeństwa w innych
językach są dostępne pod adresem:
www.piko-shop.de
CZ
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de

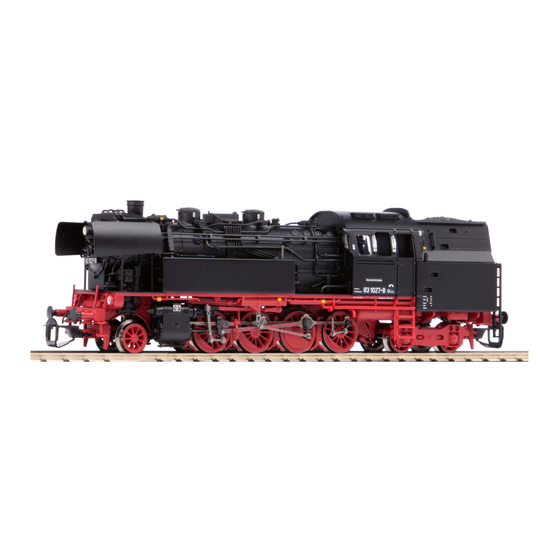

BEDIENUNGSANLEITUNG DAMPFLOK BR 83.10_TT
Instructions for use steam loco
Manuel d'utilisation pour Locomotive à vapeur
Návod k použití modelu parní lokomotivy
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
Transportsicherung entfernen
Remove transport safety device
Retirer le dispositif de sécurité
pour le transport
Odstraňte přepravní pojistku
® and RailComPlus ®
F20 Firebox Grates
F21 Sanding
F22 Clickety-Clack
F23 Curve Squeal
F24 Injector
F25 Water Pump
F26 Volume Regulator
F27 Mute
Range Value
DCC: 1 - 127
3
Motorola: 1 - 80
Führerhaus- und Kohlekasten Anbauteile:
1 - 63 0
Additional cab and coal bunker detail parts
Accessoires de cabine de conduite et boîte à charbon
0-255 140
Dolepovací díly budky a uhláku
0-255 140
1 - 63 255
1 - 63 128
- different
different 162
1 - 9999 2000
192 - 231 199
0 - 255 208
0-7 0
0, 1, 8 0
0,1,3,4,5,255 255
0 - 4 0
47121-90-7010_V1
Next18
# 47121 Gleichstrom DC 0-12 V

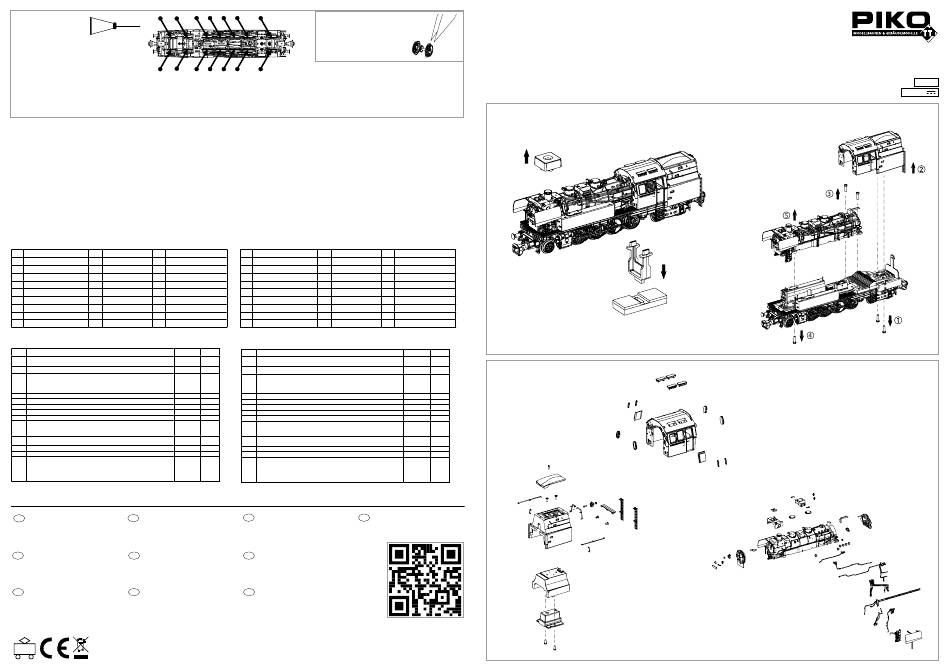

Demontage Kessel und Führerhaus:
Removing the boiler and cab
Démontage de la chaudière et de la cabine de conduite
Demontáž budky a kotle
Kesselanbauteile:
Additional boiler detail parts
Accessoires de chaudière
Dolepovací díly kotle
