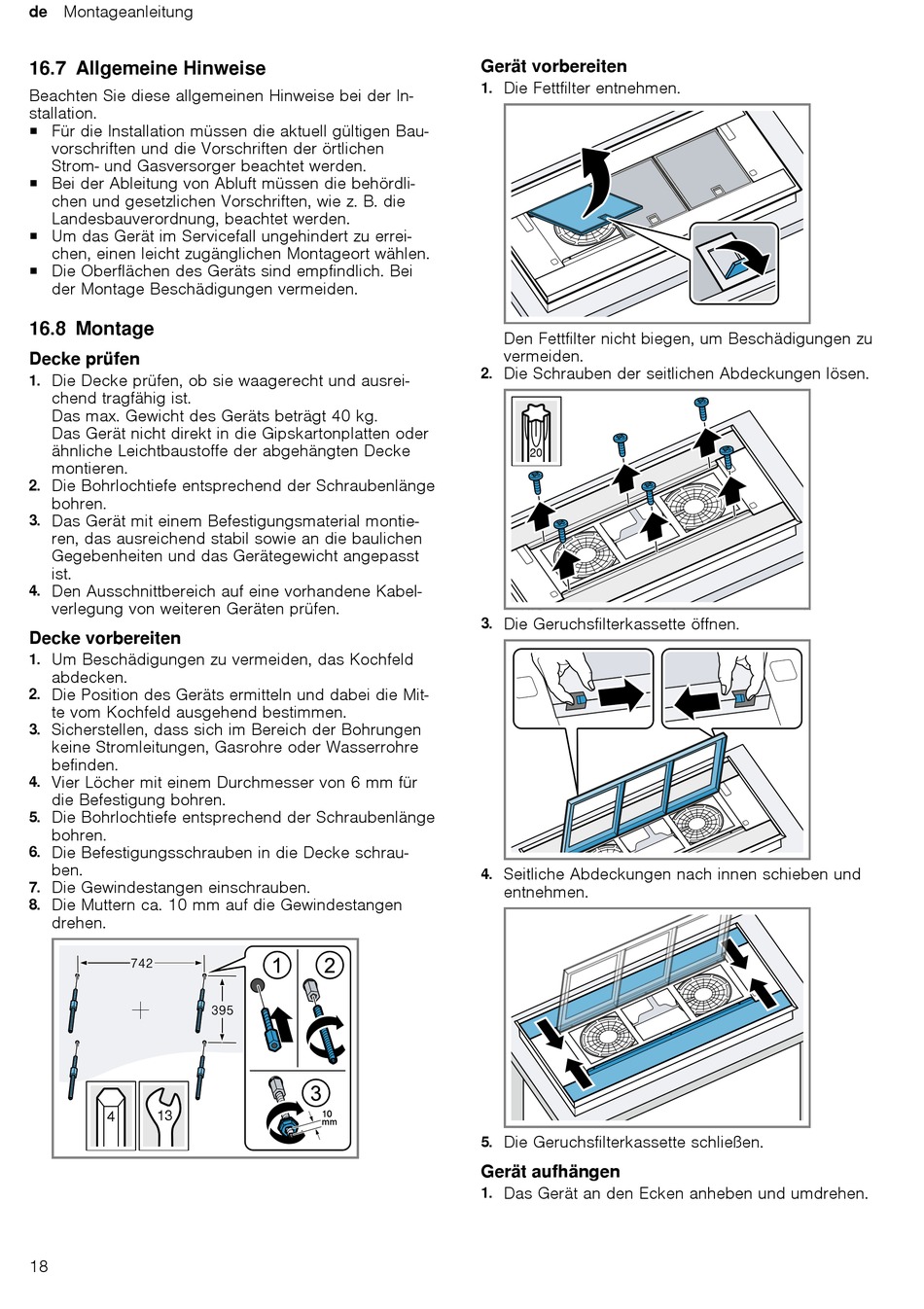

de Montageanleitung
16.7 Allgemeine Hinweise
Beachten Sie diese allgemeinen Hinweise bei der In-
stallation.
¡ Für die Installation müssen die aktuell gültigen Bau-
vorschriften und die Vorschriften der örtlichen
Strom- und Gasversorger beachtet werden.
¡ Bei der Ableitung von Abluft müssen die behördli-
chen und gesetzlichen Vorschriften, wie z. B. die
Landesbauverordnung, beachtet werden.
¡ Um das Gerät im Servicefall ungehindert zu errei-
chen, einen leicht zugänglichen Montageort wählen.
¡ Die Oberflächen des Geräts sind empfindlich. Bei
der Montage Beschädigungen vermeiden.
16.8 Montage
Decke prüfen
Die Decke prüfen, ob sie waagerecht und ausrei-
1.
chend tragfähig ist.
Das max. Gewicht des Geräts beträgt 40 kg.
Das Gerät nicht direkt in die Gipskartonplatten oder
ähnliche Leichtbaustoffe der abgehängten Decke
montieren.
Die Bohrlochtiefe entsprechend der Schraubenlänge
2.
bohren.
Das Gerät mit einem Befestigungsmaterial montie-
3.
ren, das ausreichend stabil sowie an die baulichen
Gegebenheiten und das Gerätegewicht angepasst
ist.
Den Ausschnittbereich auf eine vorhandene Kabel-
4.
verlegung von weiteren Geräten prüfen.
Decke vorbereiten
Um Beschädigungen zu vermeiden, das Kochfeld
1.
abdecken.
Die Position des Geräts ermitteln und dabei die Mit-
2.
te vom Kochfeld ausgehend bestimmen.
Sicherstellen, dass sich im Bereich der Bohrungen
3.
keine Stromleitungen, Gasrohre oder Wasserrohre
befinden.
Vier Löcher mit einem Durchmesser von 6 mm für
4.
die Befestigung bohren.
Die Bohrlochtiefe entsprechend der Schraubenlänge
5.
bohren.
Die Befestigungsschrauben in die Decke schrau-
6.
ben.
Die Gewindestangen einschrauben.
7.
Die Muttern ca. 10 mm auf die Gewindestangen
8.
drehen.
13
4
18
Gerät vorbereiten
Die Fettfilter entnehmen.
1.
Den Fettfilter nicht biegen, um Beschädigungen zu
vermeiden.
2.
Die Schrauben der seitlichen Abdeckungen lösen.
20
Die Geruchsfilterkassette öffnen.
3.
Seitliche Abdeckungen nach innen schieben und
4.
entnehmen.
Die Geruchsfilterkassette schließen.
5.
Gerät aufhängen
Das Gerät an den Ecken anheben und umdrehen.
1.
