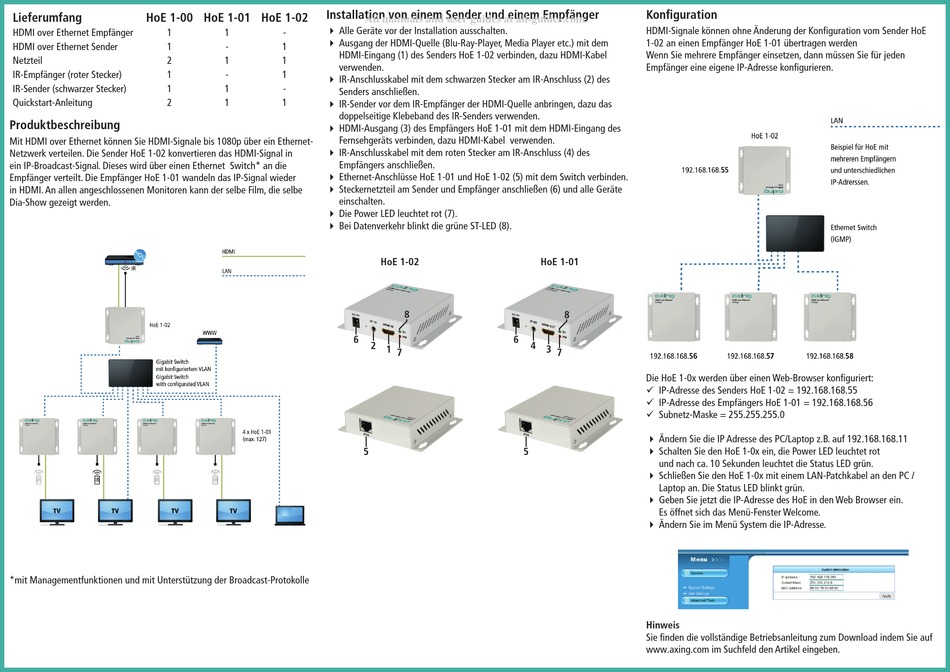

Lieferumfang
HoE 1-00 HoE 1-01 HoE 1-02
HDMI over Ethernet Empfänger
1
HDMI over Ethernet Sender
1
Netzteil
2
IR-Empfänger (roter Stecker)
1
IR-Sender (schwarzer Stecker)
1
Quickstart-Anleitung
2
Produktbeschreibung
Mit HDMI over Ethernet können Sie HDMI-Signale bis 1080p über ein Ethernet-
Netzwerk verteilen. Die Sender HoE 1-02 konvertieren das HDMI-Signal in
ein IP-Broadcast-Signal. Dieses wird über einen Ethernet Switch* an die
Empfänger verteilt. Die Empfänger HoE 1-01 wandeln das IP-Signal wieder
in HDMI. An allen angeschlossenen Monitoren kann der selbe Film, die selbe
Dia-Show gezeigt werden.
*mit Managementfunktionen und mit Unterstützung der Broadcast-Protokolle
Installation von einem Sender und einem Empfänger
All manuals and user guides at all-guides.com
Alle Geräte vor der Installation ausschalten.
1
-
Ausgang der HDMI-Quelle (Blu-Ray-Player, Media Player etc.) mit dem
-
1
HDMI-Eingang (1) des Senders HoE 1-02 verbinden, dazu HDMI-Kabel
1
1
verwenden.
-
1
IR-Anschlusskabel mit dem schwarzen Stecker am IR-Anschluss (2) des
1
-
Senders anschließen.
1
1
IR-Sender vor dem IR-Empfänger der HDMI-Quelle anbringen, dazu das
doppelseitige Klebeband des IR-Senders verwenden.
HDMI-Ausgang (3) des Empfängers HoE 1-01 mit dem HDMI-Eingang des
Fernsehgeräts verbinden, dazu HDMI-Kabel verwenden.
IR-Anschlusskabel mit dem roten Stecker am IR-Anschluss (4) des
Empfängers anschließen.
Ethernet-Anschlüsse HoE 1-01 und HoE 1-02 (5) mit dem Switch verbinden.
Steckernetzteil am Sender und Empfänger anschließen (6) und alle Geräte
einschalten.
Die Power LED leuchtet rot (7).
Bei Datenverkehr blinkt die grüne ST-LED (8).
HoE 1-02
6
2
1
7
5
HoE 1-01
8
8
6
4
3
7
5
Konfiguration
HDMI-Signale können ohne Änderung der Konfiguration vom Sender HoE
1-02 an einen Empfänger HoE 1-01 übertragen werden
Wenn Sie mehrere Empfänger einsetzen, dann müssen Sie für jeden
Empfänger eine eigene IP-Adresse konfigurieren.
Die HoE 1-0x werden über einen Web-Browser konfiguriert:
9 IP-Adresse des Senders HoE 1-02 = 192.168.168.55
9 IP-Adresse des Empfängers HoE 1-01 = 192.168.168.56
9 Subnetz-Maske = 255.255.255.0
Ändern Sie die IP Adresse des PC/Laptop z.B. auf 192.168.168.11
Schalten Sie den HoE 1-0x ein, die Power LED leuchtet rot
und nach ca. 10 Sekunden leuchtet die Status LED grün.
Schließen Sie den HoE 1-0x mit einem LAN-Patchkabel an den PC /
Laptop an. Die Status LED blinkt grün.
Geben Sie jetzt die IP-Adresse des HoE in den Web Browser ein.
Es öffnet sich das Menü-Fenster Welcome.
Ändern Sie im Menü System die IP-Adresse.
Hinweis
Sie finden die vollständige Betriebsanleitung zum Download indem Sie auf
www.axing.com im Suchfeld den Artikel eingeben.
