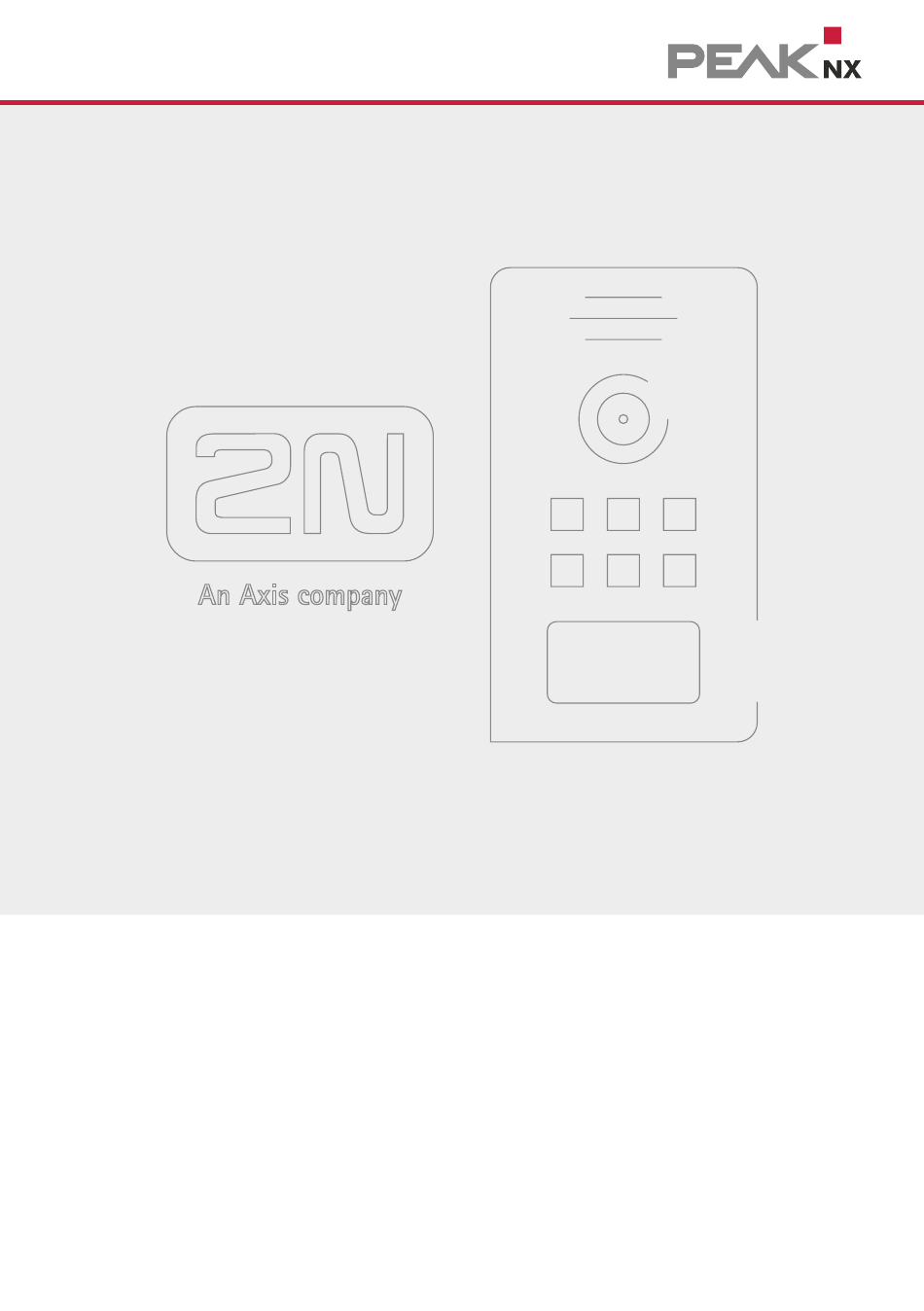

- Seite 1 2N IP Verso Kurzanleitung | Getting started | Notice abrégée DE | EN | FR V 2.0.0...
-
Seite 2: Impressum
Erstellt zur Nutzung mit folgenden Produkten Kompatible Türstation Controlpro, Controlmini, Controlmicro, YOUVI 2N IP Verso In diesem Dokument erwähnte Produktnamen können Marken oder eingetragene Marken der jeweiligen Eigentümer sein. Diese sind nicht ausdrücklich durch „™“ und „®“ gekennzeichnet. © PEAKnx GmbH Otto-Röhm-Straße 69... -
Seite 3: Inhaltsverzeichnis
1.1 Einrichten des PEAKnx Panels in der Fritzbox ........ 4 1.2 Einrichten der 2N IP Verso Türsprechanlage in der Fritzbox ...... 4 2 Einrichten der 2N IP Verso Türsprechanlage . -
Seite 4: Einleitung
Einleitung Einleitung In der folgenden Anleitung wird erläutert, wie Sie eine 2N IP Verso Türstation mit Ihrem PEAKnx Touch-Panel einrichten. Die Kommunikation zwischen dem Touch-Panel und der Türstation erfolgt über SIP. Stellen Sie daher bitte sicher, dass sich beide Geräte im selben Netzwerk be- finden und YOUVI über einen Internetzugang verfügt. -
Seite 5: Einrichten Der 2N Ip Verso Türsprechanlage
2 Einrichten der 2N IP Verso Türsprechanlage 2 Einrichten der 2N IP Verso Türsprechanlage Schließen Sie das 2N-Gerät an einen PoE-fähigen Switch Ihres Netzwerkes an. Um die IP Verso einrichten zu können, müssen Sie seine IP-Adresse in Ihren Browser ein- geben. - Seite 6 2 Einrichten der 2N IP Verso Türsprechanlage Tragen Sie unter „Telefonnummer (ID)“ den Namen für die Türsprechanlage ein, den Sie in der Fritzbox für die Anlage vergeben haben. Unter „Domain“ tragen Sie die IP-Adresse der Fritzbox (Registrar) ein. − Ihre Anmeldedaten und Registrar finden Sie auch unter fritz.box > Telefoniegeräte, wenn Sie die angelegte Türsprechanalage bearbeiten und zum Reiter „Anmeldedaten“...
- Seite 7 Tragen Sie unter „Telefonnummer“ die Nummer ein, die Sie in der Fritzbox für das Panel vergeben haben. In diesem Fall die „**620“ und speichern Sie. Klicken Sie auf Hardware > Tasten und fügen Sie unter „Kurzwahltasten“ das PEAKnx Panel hinzu indem Sie auf das Plus-Symbol gehen und das Panel auswählen.
- Seite 8 2 Einrichten der 2N IP Verso Türsprechanlage Damit YOUVI auf den Kamerastream der 2N Türstation zugreifen kann, muss dieser an der IP Verso freigeschaltet werden. Gehen Sie dazu auf Services > HTTP API und schalten Sie die Kamera API auf „Unsicher(TCP)“ und Authentifizierung: „Keine“.
- Seite 9 2 Einrichten der 2N IP Verso Türsprechanlage Weiter unten auf der Seite können Sie auch die IP-Adresse des Panels als „Autorisierte IP- Adresse“ festlegen, damit der Stream nur vom Panel aus abgerufen werden kann. − Die IP-Adresse wird Ihnen in der YOUVI Serverauswahl gezeigt, wenn Sie einen Rechts- klick auf das grüne Haus in der Taskleitse machen und auf „YOUVI Server wählen“...
-
Seite 10: Einrichtung Der Voip-Kommunikation
Haus in der Taskleiste. − Sie erreichen die Konfigurationsseite auch über den Browser, sofern Sie sich mit dem Ge- rät im selben Netzwerk befinden wie das PEAKnx Touch-Panel. Dazu geben Sie folgende URL in Ihren Browser ein: −... - Seite 11 Benutzername: Tragen Sie den Namen ein, den Sie in Ihrer Fritzbox (Ihrem SIP-Server) für das Touch-Panel mit YOUVI vergeben haben, z. B. „Controlmini“. Ihre Anmeldedaten finden Sie auch unter fritz.box > Telefoniegeräte, wenn Sie das angelegte PEAKnx Panel (IP-Tele- fon) bearbeiten und zum Reiter „Anmeldedaten“ wechseln.
- Seite 12 3 Einrichtung der VoIP-Kommunikation − Schließen nach (für Telegramm): Wird eine Gruppenadresse angegeben, so wird beim Berühren des Türöffner-Icons eine 1 an die Gruppenadresse gesendet und nach Ablauf des Öffnungsintervalls eine 0 gesendet. Speichern Sie Ihre Angaben. Türstation in der Visualisierung hinzufügen Öffnen Sie die Visualisierung.
- Seite 13 3 Einrichtung der VoIP-Kommunikation Wenn Sie das Türstationsmodul dem Dashboard hinzugefügt haben, erscheint ein Widget mit einer Information bezüglich der Registrierung beim SIP-Server. Ist diese erfolgreich, ist das Türstationsmodul bereit zur Nutzung. Um die Korrektheit dieser Einstellungen zu testen, betätigen Sie die Klingel an Ihrer Tür- station.
-
Seite 14: Möglichkeit 2: Einrichten Des Youvi Kameramoduls (Mit Bria Solo Free)
Haus in der Taskleiste. − Sie erreichen die Konfigurationsseite auch über den Browser, sofern Sie sich mit dem Ge- rät im selben Netzwerk befinden wie das PEAKnx Touch-Panel. Dazu geben Sie folgende URL in Ihren Browser ein: −... - Seite 15 Auflösungen Ihr Netzwerk zusätzlich belasten. Speichern Sie diese Einstellungen mit Klick auf „Speichern“. Wechseln Sie innerhalb des PEAKnx Touch-Panels zurück zu YOUVI Visu Um zu gewährleisten, dass die Visualisierung bei einem Systemneustart automatisch ge- startet wird, öffnen Sie die YOUVI-Visu-Einstellungen unter Autostart und aktivieren Sie...
-
Seite 16: Technischer Support
Laden Sie sich die gewünschte VoIP Software herunter und installieren Sie diese. Öffnen Sie die (SIP)-Einstellungen. Tragen Sie für die Domain oder SIP-Server die IP-Adresse Ihrer Fritzbox ein und für SIP Username und Password, den Benutzernamen und Passwort, welche Sie für das PEAKnx Panel in der Fritzbox/SIP-Server vergeben haben. −... -
Seite 17: Getting Started
EN - 2N IP Verso 2N IP Verso Getting started... -
Seite 18: Legal Notes
Created for use with the following products Compatible door station Controlpro, Controlmini, Controlmicro, YOUVI 2N IP Verso The product names mentioned in this document may be brands or registered trademarks of their respective owners. These are not explicitly labeled with “™” or “®”. - Seite 19 1.2 Setting up the 2N IP Verso door intercom in the Fritzbox ...... 20...
-
Seite 20: Introduction
Introduction Introduction The following instructions explain how to set up a 2N IP Verso door station with your PEAKnx touch panel. The communication between the touch panel and the door station is realized via SIP. Therefore, please make sure that both devices are part of the same network and that YOUVI has Internet access. -
Seite 21: Setting Up The 2N Ip Verso Door Intercom
2 Setting up the 2N IP Verso door intercom 2 Setting up the 2N IP Verso door intercom Connect the 2N device to a PoE-enabled switch on your network. To be able to set up the IP Verso, you must enter its IP address into your browser. It is also specified in the instructions of the door station, e.g.: 192.168.188.30. - Seite 22 2 Setting up the 2N IP Verso door intercom Under Services > Phone > SIP 1 you will find the SIP settings. Under “Phone Number (ID)”, enter the name for the door intercom system that you have assigned to the system in the Fritzbox.
- Seite 23 Under “Phone Number” enter the number that you have assigned to the panel in the Fritz- box. In this case “**620” and save. Click on Hardware > Buttons and add the PEAKnx Panel under “Quick Dial Buttons” by clicking on the plus symbol and selecting the Panel.
- Seite 24 2 Setting up the 2N IP Verso door intercom In order for YOUVI to access the camera stream of the 2N door station, it must be enabled on the IP Verso. To do this, go to Services > HTTP API and set the camera API to “Unsecu- re(TCP)”...
- Seite 25 2 Setting up the 2N IP Verso door intercom so, go to the page Services > Streaming and check the option: “RTSP server enabled” and “Anonymous access”. Further down the page, you can also set the IP address of the panel as the “Authorized IP address”...
-
Seite 26: Setting Up The Voip Communication
− You can also reach the configuration page on your browser, as long as you are in the same network as the PEAKnx touch panel. To do this, enter the following URL in your browser: −... - Seite 27 Username: Enter the name that you have assigned in your Fritzbox (your SIP server) for the touch panel with YOUVI, e.g. “Controlmini”. You can also find your credentials under fritz. box > Telephony Devices if you edit the created PEAKnx Panel (IP Phone) and go to the tab “Login data.”...
- Seite 28 3 Setting up the VoIP communication − Lock After (for telegram): If a group address is specified, a 1 will be sent to the group address when the door opener icon is touched and a 0 is sent after the opening interval has passed.
-
Seite 29: Option 2: Setting Up The Youvi Camera Module (With Bria Solo Free)
− You can also reach the configuration page on your browser, as long as you are in the same network as the PEAKnx touch panel. To do this, enter the following URL in your browser: −... - Seite 30 3 Setting up the VoIP communication PEAKnx touch panel. This is shown to you in the server overview: Go to „Install Camera“. Under More > License, you can view the remaining days of your trial license. For unlimited use, please purchase the module in the PEAKnx Shop.
- Seite 31 Open the (SIP) settings. For the Domain or SIP server enter the IP address of your Fritzbox and for SIP Username and Password enter the user name and password which you have assigned for the PEAKnx Panel in the Fritzbox/SIP server.
-
Seite 32: Technical Support
4 Technical Support created PEAKnx Panel (IP telephone) and switch to the „Login data“ tab. The IP address of the fritzbox is the same as „Registrar“. The status of the Voip software should now show that the phone has successfully regis- tered with your Fritzbox. - Seite 33 FR - 2N IP Verso 2N IP Verso Notice abrégée...
-
Seite 34: Mentions Légales
Conçu pour être utilisé avec les produits suivants Station de porte compatible Controlpro, Controlmini, Controlmicro, YOUVI 2N IP Verso Les noms de produits mentionnés dans ce document peuvent être des marques commerciales ou des marques déposées de leurs propriétaires respectifs. Elles ne sont pas expressément marquées par «... - Seite 35 1.1 Configuration du panneau PEAKnx dans la Fritzbox ....... . 36...
-
Seite 36: Introduction
« Controlmini » et allez sur « Suivant ». − Entrez le nom d’utilisateur et le mot de passe pour le panneau PEAKnx et notez-les. Assu- rez-vous d’attribuer un mot de passe sécurisé. Confirmez le numéro de téléphone attribué et sélectionnez « Suivant ». -
Seite 37: Configuration De L'interphone De Porte 2N Ip Verso
2 Configuration de l’interphone de porte 2N IP Verso 2 Configuration de l’interphone de porte 2N IP Verso Connectez l’appareil 2N à une source d’alimentation PoE sur votre réseau. Pour pouvoir configurer l’IP Verso, vous devez entrer son adresse IP dans votre naviga- teur. - Seite 38 2 Configuration de l’interphone de porte 2N IP Verso Sous « Numéro de téléphone (identifiant) », entrez le nom de l’interphone que vous avez attribué au système dans le Fritzbox. Sous « Domaine », entrez l’adresse IP du Fritzbox (Registrar). − Vous trouverez également vos données de connexion et l’adresse IP du Fritzbox sous fritz.box >...
- Seite 39 Sous « Numéro de téléphone », entrez le numéro que vous avez attribué au panneau dans le Fritzbox. Dans ce cas « **620 » et sauvegardez. Cliquez sur Hardware > Boutons et ajoutez le panneau PEAKnx sous « Boutons de numéro- tation rapide » en cliquant sur le symbole plus et en sélectionnant le panneau.
- Seite 40 2 Configuration de l’interphone de porte 2N IP Verso Pour que YOUVI puisse accéder au flux de caméras de la platine de rue 2N, il doit être ac- tivé sur l’IP Verso. Pour ce faire, allez dans Services > API HTTP et réglez l’API de la caméra sur « Non protégé...
- Seite 41 2 Configuration de l’interphone de porte 2N IP Verso RTSP dans YOUVI. Pour ce faire, allez à la page Services > Streaming et cochez l’option : « Serveur RTSP activé » et « Accès anonyme ». Plus bas dans la page, vous pouvez également définir l’adresse IP du panneau comme « Adresse IP autorisée »...
-
Seite 42: Configuration De La Communication Voip
− Vous pouvez également accéder à la page de configuration via le navigateur, à condition que vous soyez avec l’appareil sur le même réseau que l’écran tactile PEAKnx. Pour ce faire, entrez l’adresse suivante URL dans votre navigateur : −... - Seite 43 Sélectionnez « Installer Interphone ». Sous Plus > Licence, vous pouvez voir les jours restants de votre licence d’essai. Pour une utilisation illimitée, veuillez acheter le module dans la boutique PEAKnx. Sélectionnez l’icône Interphone sur la page Tableau de bord pour ouvrir le module.
- Seite 44 3 Configuration de la communication VoIP Méthode de déverrouillage : Sélectionnez le mécanisme auquel votre ouvre-porte est connecté, par exemple DTMF. − Code DTMF : Saisissez le code d’ouverture DTMF, que vous avez défini dans l’onglet « In- terrupteurs » sur le site de la configuration 2N. Pour confirmer, le code doit être terminé par un symbole « * », par exemple 00*.
- Seite 45 3 Configuration de la communication VoIP Lorsque vous avez ajouté le module Station de porte au dashboard, le widget apparaît avec des informations sur l’enregistrement sur le serveur SIP. En cas de succès, le module de station de porte est prêt à l’emploi. Pour tester ces paramètres, appuyez sur la sonnette de votre platine de rue.
-
Seite 46: Possibilité 2 : Configuration Du Module De Caméra Youvi (Avec Bria Solo Free)
− Vous pouvez également accéder à la page de configuration via le navigateur, à condition que vous soyez avec l’appareil sur le même réseau que l’écran tactile PEAKnx. Pour ce faire, entrez l’adresse suivante URL dans votre navigateur : −... - Seite 47 élevées exercent une pression supplémentaire sur votre réseau. Enregistrez ces paramètres en cliquant sur « Sauvegarder ». Dans le panneau tactile PEAKnx, retournez sur YOUVI Visu. Pour que la visualisation démarre automatiquement au redémarrage du système, ouvrez les...
-
Seite 48: Assistance Technique
− Vous trouverez également vos données d’enregistrement dans fritz.box > Téléphonie > Périphérique tél., si vous éditez le panneau PEAKnx (téléphone IP) créé. L’adresse IP de la fritzbox est la même que celle du « Registrar ». Le statut du logiciel Voip devrait maintenant indiquer que le téléphone s’est enregistré avec succès auprès de votre Fritzbox. - Seite 49 www.peaknx.com...
