5. Wählen Sie den Karteireiter "Calibration" (siehe "Ansicht nach der Passworteingabe mit zusätzlichen
Karteireitern" auf Seite 65).
6. Vergewissern Sie sich, dass für den unteren Referenzpunkt 0ppm ausgewählt ist. Warten Sie 1 min.
ab bevor Sie den Button zum Übernehmen des unteren Referenzpunktes drücken. Für die
Bestimmung der verbleibenden Wartezeit können Sie den in die Oberfläche integrierten Timer
verwenden. Nach Ablauf des Timers ertönt ein akustisches Signal. Während dieser 1 min. Wartezeit
muss sicher gestellt werden, dass die Gaskonzentration im Kalibrierraum 0ppm beträgt (Absaugung
aktiv und alle Ventile der Gasflaschen geschlossen).

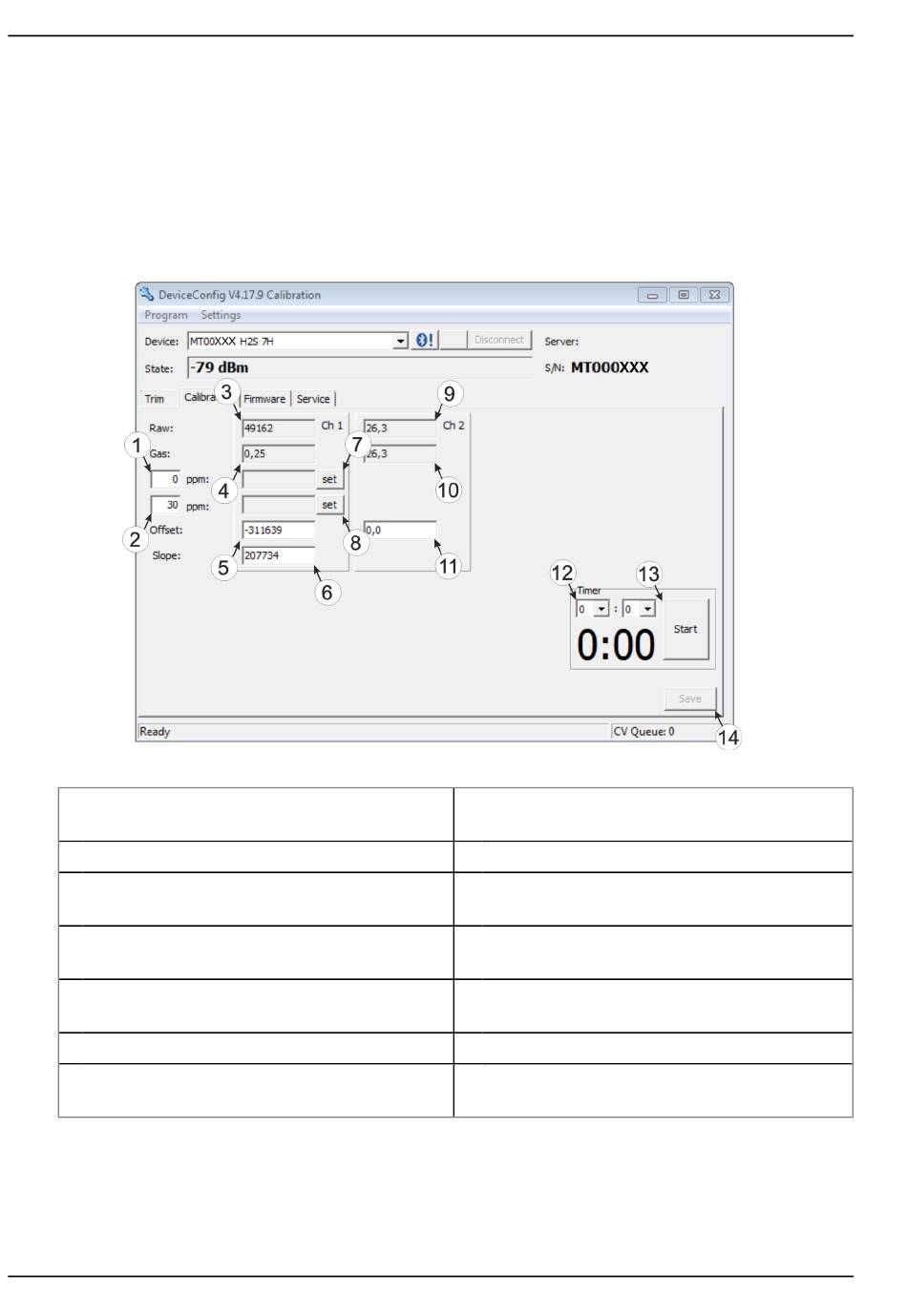

Karteireiter "Calibration"
1 unterer Referenzpunkt (Sollwert in ppm)
2 oberer Referenzpunkt (Sollwert in ppm)
3 Rohwert (Gas)
4 Gas Messwert (berechnet mit aktuell gültigen
Werten für Offset und Steigung)
5 ermittelter Offset (Gas)
6 ermittelte Steigung (Gas)
7 Button zum Übernehmen des unteren
Referenzpunktes (Gas)
1)
Beim Neustart wird der Timer automatisch auf den über die beiden Dropdown Felder eingestellten Wert
zurückgesetzt.
66
8 Button zum Übernehmen des oberen
Referenzpunktes (Gas)
9 Rohwert (Temperatur)
10 Temperaturmesswert (berechnet mit aktuell
gültigen Werten für den Offset)
11 Offset für die Berechnung der Temperatur
12 Timer zur Bestimmung der verbleibenden
Wartezeit
13 startet/stoppt den Timer
14 Button zum Übertragen der ermittelten Werte
für Offset und Steigung zum Sensormodul
1)
Rev. 03
