Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses drahtlos vernetzbaren Funk-
Rauchwarnmelders.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Funk-
Rauchwarnmelder optimal einsetzen können.
Lieferumfang
•
Rauchwarnmelder RWM-470
•
2x DC 1,5 V 5-Jahres-Batterien Typ AA
•
Montage-Platte
•
2x Schrauben
•
2x Dübel
•
Bedienungsanleitung
Produktvarianten
•
ZX-3154: 3er-Set drahtlos vernetzbare Funk-
Rauchwarnmelder
•
ZX-3155: 5er-Set drahtlos vernetzbare Funk-
Rauchwarnmelder
•
ZX-3156: 10er-Set drahtlose vernetzbare Funk-
Rauchwarnmelder
Technische Daten
2x DC 1,5 V Batterien Typ AA
Stromversorgung
(Empfohlene Batterien: GP
15A und Raymax LR6)
Lebensdauer Gerät
5 Jahre
Alarm-Lautstärke bei 3 m
85 dB
Abstand
Signal-LED bei Alarm
rot
Sendefrequenz
868 MHz
Max. Sendeleistung
25 mW
Sendereichweite
bis zu 100 m
Überwachungsbereich
Bis zu 40 m
Max. Anzahl vernetzbarer
48
Funk-Rauchwarnmelder
Betriebstemperatur
-10° bis +40°C
Betriebsluftfeuchtigkeit
<93% RH
Rauchempfindlichkeit
0.100 - 0.160 dB/m
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Str. 1 | D 79426 Buggingen, Germany

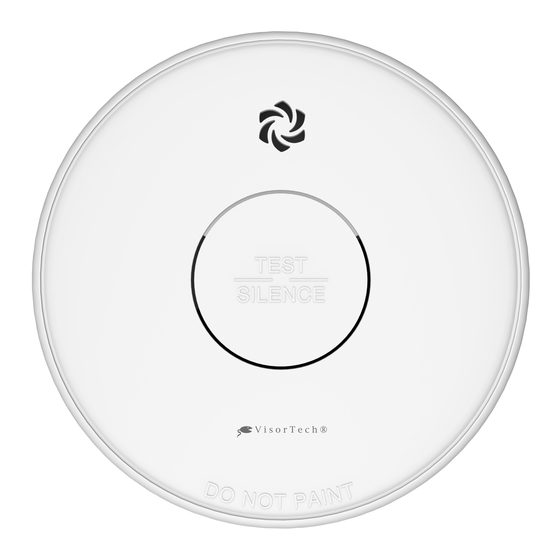

Drahtlos vernetzbarer Funk-Rauchwarnmelder RWM-470
Schutzart IP20
Maße (Ø x H)
Gewicht
HINWEIS:
Bei nicht ordnungsgemäßer Funktion des
Rauchwarnmelders holen Sie den Rat des Herstellers
ein.
Produktdetails
1
2
1. Deckel
2. Ausgang des Alarmsignals
3. Test-Taste
4. Alarm-LED
5. Durchgangsbohrung
6. Batteriefach
7. Montageplatte
Bedienungsanleitung – Seite 1
mit 5-Jahres-Batterie
Schutz gegen fallendes
Tropfwasser, wenn das
Gehäuse bis zu 15° geneigt
ist
12 x 3,5 cm
107 g
2
3
4
5
6
7
Inbetriebnahme
Drehen Sie die Montageplatte gegen den Uhrzeigersinn und
entfernen Sie sie von der Geräte-Basis, so dass das
Batteriefach freiliegt.
Setzen Sie 2 Batterien des Typs AA (1,5 V) ein. Beachten
Sie dabei die Hinweise zur Polarität am Boden des
Batteriefachs.
Wahl des Montageorts
ACHTUNG!
Beachten Sie die Hinweise zum Montageort am
Ende dieser Anleitung.
Bringen Sie das Gerät an der Decke zwischen Räumen mit
potentiellen Gefahrenquellen (z.B. Küche, Wohnzimmer) und
dem Schlafbereich (z.B. Schlafzimmer, Kinderzimmer) an.
Installieren Sie den Rauchwarnmelder zudem innerhalb bzw. in
effektiver Sendereichweite, um eine drahtlose Alarmierung aller
vernetzten Funk-Rauchwarnmelder zu gewährleisten.
Küche
Esszimmer
Schlafzimmer
Wohnzimmer
Rauchwarnmelder für
minimalen Schutz
Rauchwarnmelder für
zusätzlichen Schutz
Ionisationsrauchwarnmelder
mit Alarmschalldämpfer oder optoelektronischer Typ
Montage
HINWEIS:
Lesen Sie vor der Montage die Anleitung und führen
Sie einen Funktionstest durch (siehe Funktionstest).
HINWEIS:
Falls Sie über keine Erfahrung mit Montagearbeiten
verfügen, lassen Sie die Montage von einem
Fachmann vornehmen.
© REV1 – 23.09.2021 – CR/LW//RM
ZX-3154-675
ZX-3155-675
ZX-3156-675
Schlaf-
Schlaf-
zimmer
zimmer
Küche
Wohn-
zimmer
Keller
