Verwandte Anleitungen für Newform DAYTIME 69050
Inhaltszusammenfassung für Newform DAYTIME 69050

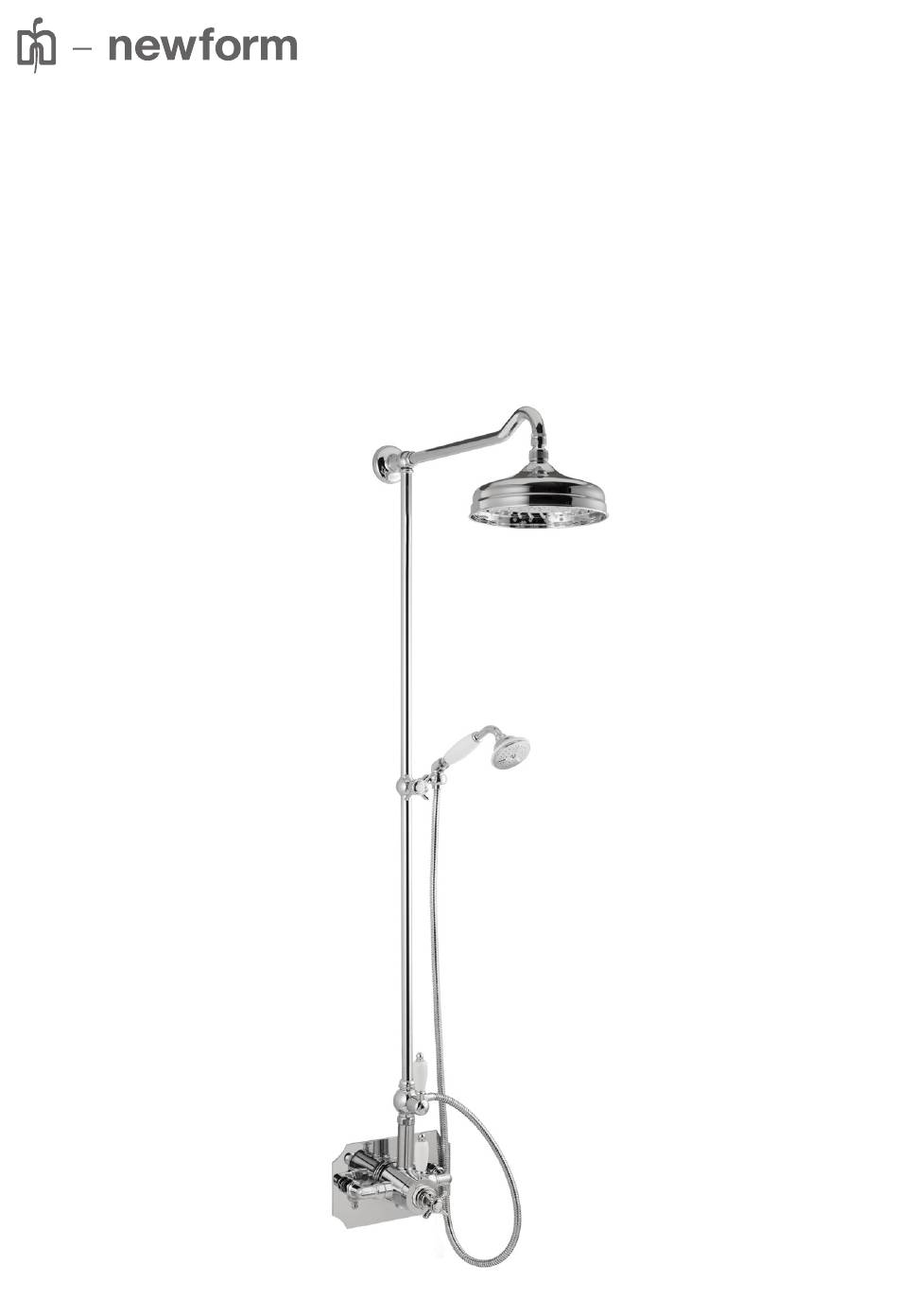

- Seite 1 istruzioni DAYTIME instructions instructions de montage Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 تعليامت 69050...
- Seite 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Seite 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Seite 4 DAYTIME DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69050 Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Seite 5 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 1_PHASE 1_ÉTAPE 1_SCHRITT 1_FASE 1_ 1 ЭТАП_FAS 1_步骤一_ 1 Tracciare a matita, utilizzando la piastra (2) la posizione dei tasselli (1), forare il muro e inserire gli stessi. Interponendo la piastra (2) avvitare i raccordi (3) alle connessioni a muro.
- Seite 6 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 2_PHASE 2_ÉTAPE 2_SCHRITT 2_FASE 2_2 ЭТАП_FAS 2_步骤二_ 2 Fissare il decoro (4) interponendo il disco di fissaggio (5), utilizzando le viti (6) in dotazione. Fasten the decoration (4) laying in between the fastening blade (5), using the screws (6) supplied.
- Seite 7 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 3_PHASE 3_ÉTAPE 3_SCHRITT 3_FASE 3_ 3 ЭТАП_FAS 3_步骤三_ 3 Presentare il corpo, fissarlo avvitando i dadi (7) ai raccordi a muro. Assicurare il tutto per mezzo dei due grani (8) in dotazione.
- Seite 8 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4_4 ЭТАП_FAS 4_步骤4_ 4 Avvitare il tubo verticale (9) a quello orizzontale (10). Tighten the vertical tube (9) to the horizontal one (10).
- Seite 9 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 5_PHASE 5_ÉTAPE 5_SCHRITT 5_FASE 5_ 5 ЭТАП_FAS 5_步骤5_ 5 Innestare la colonna (11) sul corpo (12). Avvitando il disco (13) tracciare a matita la posizione dei tasselli (14); forare il muro ed inserire gli stessi.
- Seite 10 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 5_PHASE 5_ÉTAPE 5_SCHRITT 5_FASE 5_ 5 ЭТАП_FAS 5_步骤5_ 5 Соедините стойку (11) с корпусом (12). Завинчивая диск (2), обведите карандашом положение анкеров (14);...
- Seite 11 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- DAYTIME УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 6_PHASE 6_ÉTAPE 6_SCHRITT 6_FASE 6_ 6 ЭТАП_FAS 6_步骤6_ 6 Avvitare il flessibile (19) al corpo e alla doccetta. Screw the flexible hose (19) to the base and the shower.
-
Seite 12: Interventi Di Manutenzione
In addition we recommend cleaning the taps exclusively with water and soap, avoiding using abrasive detergents (in powder or liquid), abrasive sponges or other products containing alcohol, acids or other aggressive substances. Newform s.p.a. will not respond to any damages caused by failure to observe the above rules. -
Seite 13: Entretien
Es ist überdies ratsam, die Hähne nur mit Wasser und Seife zu reinigen, und keine abrasive Reinigungsmittel (in Pulver bzw. Flüssigkeit), schleifende Schwämme oder weitere Produkte, die Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. - Seite 14 Les recomendamos, además, que limpien los grifos utilizando exclusivamente agua y jabón, evitando el empleo de detergentes abrasivos (en polvo o líquidos), esponjas abrasivas u otros productos que contienen alcohol, ácidos u otras sustancias agresivas. La Newform s.p.a. no responderà de los daños causados por el incumplimiento de tales reglas. ПРОВЕДЕНИЕ ТЕХОБСЛУЖИВАНИЯ...
- Seite 15 Det rekommenderas dessutom att du rengör kranarna uteslutande med tvål och vatten och undviker användning av nötande rengöringsmedel (i pulverform eller flytande), nötande svampar eller andra produkter, som innehåller alkohol, syror eller andra aggressiva ämnen. Newform S.p.A. ansvarar inte för skador, som orsakats av underlåtenhet att följa dessa regler. 维护...
- Seite 16 DAYTIME ЗАПЧАСТИ RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار RESERVDELAR_ 备件 _ 69050 29020 29023 29847 29848 29849 29021 25948 29034 29033 29032 29017...
- Seite 17 DAYTIME PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ FLÖDESHASTIG- الحموالت HETER _ 总量_ 69050 l/min 5,67 7,58 l/min 8,77 9,63 10,18 69050 l/min 8,13 11,93 l/min 14,90 17,41 19,72...
- Seite 18 NOTE...
- Seite 19 NOTE...
- Seite 20 ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL УТИЛИЗАЦИЯ ОТСЛУЖИВШИХ КОМПОНЕНТОВ BORTSKAFFANDE AV UTTJÄNTA KOMPONENTER 理处件元的后束结命寿用使 التخلص من املكونات يف نهاية العمر التشغييل NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) www.newform.it newform@newform.it...
