Bedienungsanleitung
für

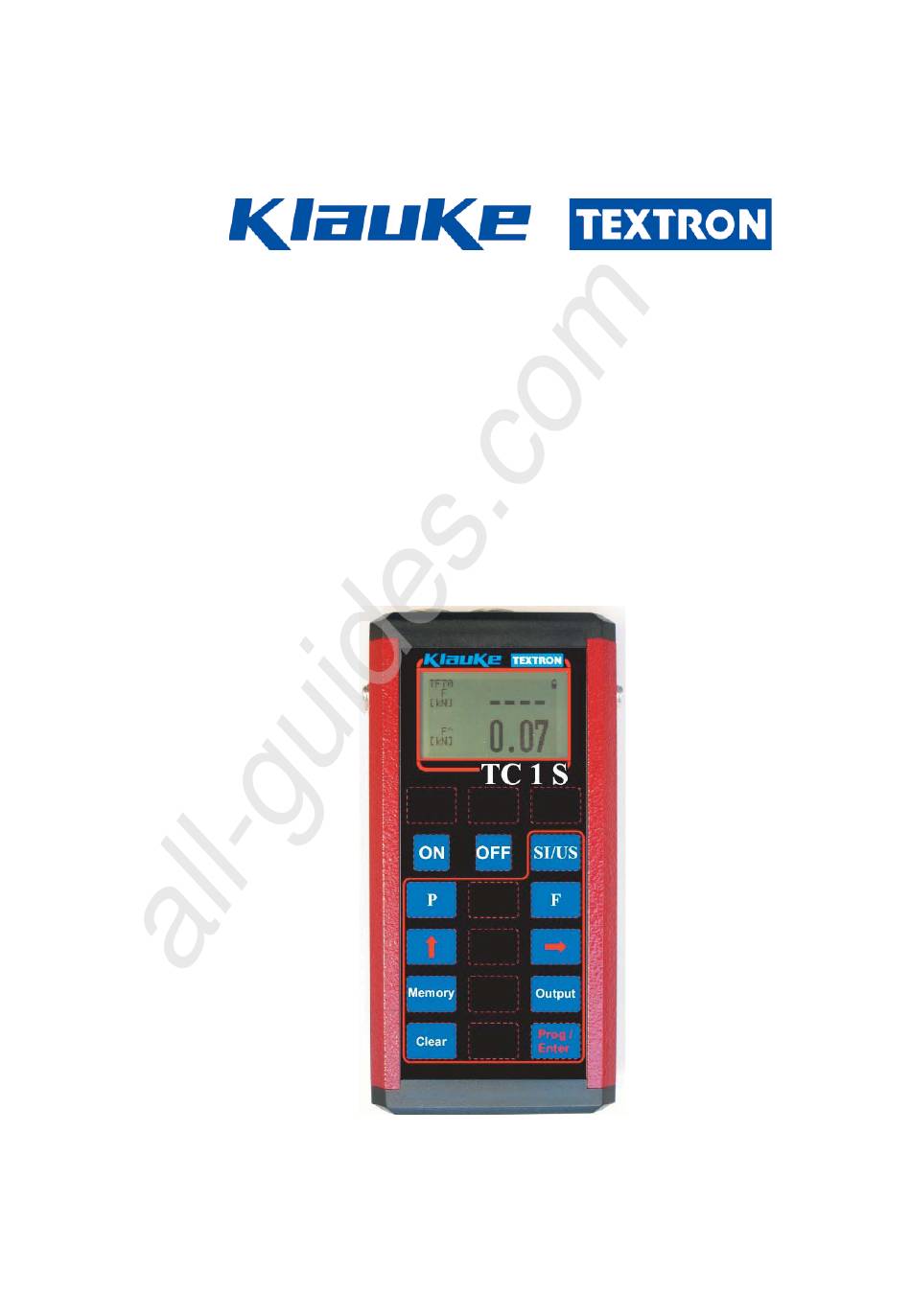

TC 1 S
Bitte lesen Sie die Bedienungshinweise sorgfältig durch, bevor Sie das Meßgerät in Betrieb nehmen
©
COPYRIGHT
2006
L3160-00-67.54D, Ausgabe 06.02.2006
1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Klauke TEXTRON TC1S

Inhaltszusammenfassung für Klauke TEXTRON TC1S

  • Seite 1 All manuals and user guides at all-guides.com Bedienungsanleitung für TC 1 S Bitte lesen Sie die Bedienungshinweise sorgfältig durch, bevor Sie das Meßgerät in Betrieb nehmen © COPYRIGHT 2006 L3160-00-67.54D, Ausgabe 06.02.2006...
  • Seite 2 All manuals and user guides at all-guides.com Vorwort Bei der vorliegenden Bedienungsanweisung handelt es sich um eine Beschreibung für das Handmessgerät TC 1 S mit folgenden Messeingängen: - 2 Messeingänge vorgesehen für Sensoren mit normierten, analogen Ausgangssignalen von 4 bis 20 mA. Der Messkanal p ist nur zur Druckmessung vorbereitet.

  • Seite 3: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhaltsverzeichnis Allgemeines ................................Hinweise zum richtigen Laden des internen Geräteakkus ..................Vorsichtsmaßnahmen, Pfl egehinweise ....................... Bedienung TC 1 S ............................1.1 Anzeigenbeispiele ............................1.2 Initialisierung ..............................1.3 Programmierung von Datum, Uhrzeit, Kontrast und Baudrate ................1.4 Einstellung: Datum ............................

  • Seite 4: Allgemeines

    All manuals and user guides at all-guides.com Allgemeines Das TC 1 S der Firma Klauke ist ein leistungsfähiges Handmessgerät zur Messung von Kraft bzw. Druck und deren Maximalwerte. Das Messgerät besitzt einen internen Speicher (15 000 Messwerte) zur Aufnahme und Abspeicherung der gemessenen physikalischen Messgrößen.

  • Seite 5: Hinweise Zum Richtigen Laden Des Internen Geräteakkus

    Kapazität besitzen. Bei Betrieb mit dem Klauke Steckernetzgerät TCC 230 (primär 230 VAC, sekundär 24 VDC / 340 mA) oder dem TCC 115 (primär 115 VAC, sekundär 24 VDC / 340 mA) wird ein kontinuierliches Laden der Akkus gewährleistet.

  • Seite 6: Zur Besonderen Beachtung

    All manuals and user guides at all-guides.com Bitte beachten Sie auch die folgenden, wichtigen Hinweise die Ihre Sicherheit und die Betriebssicherheit des Gerätes betreffen: - Setzen Sie das Gerät nie übermäßiger Wärme oder Feuchtigkeit aus. - Öffnen Sie niemals das Gerät selbst. - Bei Netzbetrieb ziehen Sie bitte den Netzadapter aus der Steckdose: 1.

  • Seite 7: Bedienung Tc 1 S

    Nach Einschalten des Gerätes erscheint für etwa 3 Sekunden 1.0 j diese Anzeige. SN: _____ Klauke Textron Danach wird automatisch die Messwertanzeige aufgerufen. TF 70 - - - - In unserem Beispiel wird der Kraftmeßwert F mit seinem Maximalwert angezeigt.

  • Seite 8: Initialisierung

    Multi-Handy TC 1S Init 1.0 j SN: _____ gestartet. Klauke Textron Die Eingabe hat innerhalb von 3 Sekunden zu erfolgen. Der Aufruf zur Initialisierung erscheint automatisch. Hier können Sie sich entscheiden init > complete ob Sie neu initialisieren möchten oder nicht.

  • Seite 9: Programmierung Von Datum, Uhrzeit, Kontrast Und Baudrate

    All manuals and user guides at all-guides.com 1.3 Programmierung von Datum, Uhrzeit, Die Programmierung der in der Überschrift genannten Parameter wird durch Prog Drücken der beiden Tasten aktiviert. Output ***** PROG **** * Datum : 31.01.2006 In der Anzeige erscheinen vier wählbare Einstellungen. Uhrzeit : 13:56 Kontrast...

  • Seite 10: Einstellung: Baudrate

    All manuals and user guides at all-guides.com 1.7 Einstellung: Baudrate Prog Zur Einstellung der Baudrate sind die beiden Tasten ***** PROG **** Datum : 31.01.2006 Output zu drücken. Uhrzeit : 13:56 Kontrast : 50 + Baudrate : 38400 Es erfolgt der gleiche Bedienungsvorgang wie unter der Datumseingabe be- schrieben.

  • Seite 11: Vorbereitung Zur Kraft- Bzw. Druckmessung

    All manuals and user guides at all-guides.com Vorbereitungen zur Um eine Kraft messen zu können, ist zuerst der Kraftsensor ohne Kraftbelastung anzuschließen. Kraft-bzw. Druckmessung Bitte beachten Sie strikt diesen Hinweis, damit keine Fehlmessungen entstehen können. Die Kennzeichnung der ISDS-Sensoren erfolgt nach dem unten angeführten Beispiel: Ohne ISDS = Type TF70 ISDS = Type TF70S...

  • Seite 12: Auswahl Fest Vorgegebener Kraftmessbereiche

    All manuals and user guides at all-guides.com 2.2 Auswahl fest vorgegebener Die Taste ist ca. 2 Sekunden lang gedrückt zu halten. Kraftmessbereiche mit automa- tischer Nullpunktkorrektur der Sensoren ohne ISDS * * * PROG F * * * 0 . . . 70.00 kN In der aufgerufenen Anzeige erscheint in unserem Beispiel der 0 ...

  • Seite 13: Anwahl Druckmessbereich

    All manuals and user guides at all-guides.com 2.3 Anwahl Druckmessbereich Um auf die gleiche Weise Druck messen zu können, ist zuerst der Drucksensor ohne Druckbelastung anzuschließen. Bitte beachten Sie strikt diesen Hinweis, damit keine Fehlmessungen entstehen können. Die Taste ist ca. 2 Sekunden lang gedrückt zu halten. * * * PROG P * * * In der aufgerufenen Anzeige erscheint in unserem Beispiel der 0 .

  • Seite 14: Einstellung Frei Wählbarer Kraft- Bzw. Druckmessbereiche Als Kalibrierwert

    All manuals and user guides at all-guides.com 2.4 Einstellung frei wählbarer Wollen Sie die Messbereiche für Kraft frei einstellen können, so Kraft- bzw. Druckmessbereiche Prog als Kalibrierwert sind die Tasten zu drücken. * * * PROG F * * * Über die Taste wird das Sternsymbol auf die * Kalibrierwert...

  • Seite 15: Kraft- Bzw. Druckmessung

    All manuals and user guides at all-guides.com 2.5 Kraft- bzw. Druckmessung Kraftmeßwert-Anzeige In unserem Beispiel wird die normal anstehende Kraft von 61,8 kN und der Maximalwert des Druckes von 65,7 kN in der Anzeige gleichzeitig dargestellt. TF 70 61.8 Ein Löschen des Maximaldruckes kann zu jeder Zeit [ kN ] 65.7 durch Drücken der Taste...

  • Seite 16: Messwertspeicherung

    All manuals and user guides at all-guides.com Messwertspeicherung Ausgehend von der Messwertanzeige kann durch 3.1 Automatische Spitzenwertspeicherung Drücken von ca. 2 Sekunden mit der Taste Clear eine automatische Spitzenwertspeicherung gestartet werden. Alle früheren Spitzenwertspeicherungen werden gelöscht. Die Speicherung des Spitzenwertes eines Pressvorganges erfolgt TF 70 61.8 durch einen Trigger mit der Bedingung 7 mA, dass im Rahmen des...

  • Seite 17: Darstellung Aller Einzelnen Gespeicherten Spitzenwerte

    Stecker auf D-Subdose) über ein zusätzliches Standard-RS 232-Da- tenkabel mit dem PC verbunden. Die entsprechende Software (Zubehör) wird im PC gestartet und das Messgerät wird eingeschaltet. Alle weiteren Bedienschritte zur Übertragung der Messdaten vom Messgerät zum PC werden mit der Klauke-Software durchgeführt.

  • Seite 18: Technische Daten Des Tc 1 S

    All manuals and user guides at all-guides.com 5. Technische Daten des TC 1 S (Referenz der spezifi zierten Daten 20 °C ± 3 K) 2 x 6-polige Eingangsbuchsen (Amphenol-Tuchel) Messeingänge: Messeingang p nur für Druck Messeingang F nur für Kraft, Beide Messeingänge unterstützen normierte Stromsignale für die Sensoren von 4 bis 20 mA.

  • Seite 19: Anschlussbelegungen Des Tc 1 S

    All manuals and user guides at all-guides.com 6. Anschlussbelegungen des TC 1 S Messeingänge Geräteeinbaubuchsen Achtung: Die Anschlussbezeichnungen der verschiedenen Steckerhersteller sind unter- Schnittstellen- schiedlich. Ausgang Richten Sie sich bitte nach unserem An- RS 232 schluss-Schema. Buchse für externe Spannungsversorgung: 24 V bis 30 VDC Kleinspannungsbuchse 2polig n.

  • Seite 20: In 4 Bis 20 Ma-Ausführung

    All manuals and user guides at all-guides.com Technische Informationen zum Anschluss von Druck- bzw. Kraftsensoren in 4 bis 20 mA-Ausführung Druck-bzw.Kraftsensor 4-20 mA Messgerät 2-Leitertechnik TC 1 S (+I) = 14,4 V (interner Akku) (4-20 mA) (-I) = 100 Ohm Warnhinweis! Achtung beim Anschluss von Sensoren anderer Hersteller: Bei Anschluss einer externen Spannungsversorgung z.

  • Seite 21: Fehlersuche

    All manuals and user guides at all-guides.com 8. Fehlersuche Das TC 1 S wurde im Werk nach strengsten Qualitätsmaßstäben geprüft und eingestellt. Sollten sich trotzdem Probleme ergeben, so überprüfen Sie das Gerät bitte zunächst anhand der folgenden Liste. Störung/Fehlbedienung Prüfpunkte/Beseitigung Nach dem Einschalten des Gerätes keine Anzeige.

  • Seite 22: Garantieinformationen

    Ersatz dieser durch einwandfreie Teile. Geräte, für die eine Garantieleistung beansprucht wird, sind frachtfrei und mit entsprechendem Rechnungs- beleg bzw. Lieferschein (Kopie) an das Klauke - Servicecenter einzusenden. 10. Wartung Ihr Messgerät ist ein Präzisionsgerät, das bei entsprechender Sorgfalt einen störungsfreien Betrieb über viele Jahre gewährleistet.
  • Seite 23 All manuals and user guides at all-guides.com Operating instructions TC 1 S Please read the operation remarks carefully before you set the measuring instrument into operation. © COPYRIGHT 2006 L3160-00-67.54E, edition 05.04.2006...
  • Seite 24 All manuals and user guides at all-guides.com Preface The present operating instructions are a description for the hand-held measuring instrument TC 1 S with the following measuring entries : - 2 measuring entries, intended for sensors with normalized, analogue output signals from 4 to 20 mA: The measuring channel p is for pressure measuring only.
  • Seite 25 All manuals and user guides at all-guides.com Index General ................................. Remarks on the correct charging of the internal battery of the unit ..............Measures of precaution, service instructions ...................... Operation of TC 1 S ............................1.1 Sampledisplays ............................... 1.2 Initializing ................................ 1.3 Setting of date, time, contrast and baud rate ......................

  • Seite 26: General

    All manuals and user guides at all-guides.com Gerneral The TC 1 S of the company Klauke is an effi cient hand-held measuring device for the measuring of force resp. pressure and the maximum values. The TC 1 S has an internal memory (approx. 15 000 measured values) to record and save the physical data being measured. This data can be transmitted to a computer via a serial interface.

  • Seite 27: Remarks On The Correct Charging Of The Internal Battery Of The Unit

    Before each use of the TC 1 S please make sure that the internal NiCd-batteries always have a suffi cient capacity. When operating the Klauke mains adapter (primary 230 VAC, secondary 24 VDC/340 mA) a continous charging of the battery is guaranteed.

  • Seite 28: Measures Of Precaution, Service Instructions

    All manuals and user guides at all-guides.com Please also observe the following, important remarks: concerning your safety and the operational reliability of the appliance: - please never expose the appliance to excessive heat or humidity. - Don´t open the appliance yourself. - In case of a mains operation please unplug the mains adapter off the socket.

  • Seite 29: Operation Of Tc 1 S

    Init After the TC 1 S is switched on it shows this display for about 3 seconds. 1.0 j SN: _____ Klauke Textron Afterwards the screen automatically displays the measured value-indicator. TF 70 - - - - In our example the force-sensing value is indicated with its maximum value.

  • Seite 30: Initializing

    Multi-Handy TC 1S Init 1.0 j SN: _____ Klauke Textron The input has to be made within 3 seconds. The call for Initialisation appears automatically. This gives you the opportunity to init > complete decide whether you like to initialize or not.

  • Seite 31: Setting Of Date, Time, Contrast And Baud Rate

    All manuals and user guides at all-guides.com 1.3 Programming of Date, Time, Contrast and Baud rate The programming of the parameters mentioned in the headline is activated by Prog actuating the buttons Output ***** PROG **** * Date : 31.01.2006 Four selectable adjustments appear in the display.

  • Seite 32: Setting: Baud Rate

    All manuals and user guides at all-guides.com 1.7 Setting: Baud rate Prog In order to adjust the baud rate actuate the buttons ***** PROG **** Date : 31.01.2006 Output Time : 13:56 Contrast : 50 *Baud rate : 38400 Please follow the same proceedure as described under date setting. Note: Adjusting the baud rate happens via the arrow buttons in 4 pre-selected steps:...

  • Seite 33: Preparations For Force-Sensing Resp. Pressure Measuring

    All manuals and user guides at all-guides.com In order to measure the force connect the force sensor first Preparations for force-sensing free of load. resp. pressure measuring Please do not disregard this note because this can result in a measuring error. The marking of the ISDS-Sensors is according to the following example: Without ISDS = Type TF70...

  • Seite 34: Selection Of Predefined Force Measuring Ranges

    All manuals and user guides at all-guides.com 2.2 Selection of the default force Actuate for approximately 2 seconds. measuring range with automa- tic zero correction of sensors without ISDS * * * PROG F * * * 0 . . . 70.00 kN In the selected display in our example the measuring range 0 ...

  • Seite 35: Choosing The Pressure Measuring Range

    All manuals and user guides at all-guides.com 2.3 Selection of the pressure measuring range In order to measure the pressure the same way connect the pressure sensor TP1000 in an unloaded state first. Do not disregards this note to avoid incorrect measurements.

  • Seite 36: Adjusting Free To Choose Force And Pressure Ranges As Calibrating Values

    All manuals and user guides at all-guides.com 2.4 Adjustment of completely optional force- If you want to adjust the measuring ranges so press the keys resp. pressure measuring ranges as calibration Prog value * * * PROG F * * * By the key the star symbol is adjusted to the line * calibration value...

  • Seite 37: Force Resp. Pressure Measuring

    All manuals and user guides at all-guides.com 2.5 Force resp. pressure measuring In our example the present force of 61,8 kN and the peak value of 65,7 kN are both shown on the screen. Indication of measured force value TF 70 61.8 By actuating the key , the peak force can be put back...

  • Seite 38: Measured Value Storage

    All manuals and user guides at all-guides.com Measured value storage An automatic peak value storage can be started by pressing the key 3.1 Automatical peak value storage for about 2 seconds. All previous peak value storages Clear are deleted. The storage of the peak value of a pressing operation is made by a TF 70 61.8 trigger, provided that the trigger value must have fallen short within the...

  • Seite 39: Darstellung Aller Einzelnen Gespeicherten Spitzenwerte

    D-sub case) is connected to the PC over an additional stan- dard-RS-232-data cable. The corresponding soft-ware(accessories) is strated in the PC, and the measuring instrument is switched on. All further opreration steps for the transfer of the measured data to the PC are carried out with the Klauke software.

  • Seite 40: Technical Data Of The Tc 1 S

    All manuals and user guides at all-guides.com 5. Technical data of TC 1 S (Referece of specifi ed data 20 °C ± 3 K) Entry hubs of 2 x 6-poles (Amphenol-Tuchel) measuring entries: Measuring entry p only for pressure Measuring entry F only for force, both of the measuring entries are supporting normalized current signals for the sensors of 4 bis 20 mA.

  • Seite 41: Pin Confi Gurations Of The Tc 1 S

    All manuals and user guides at all-guides.com 6. Pin confi gurations of the TC 1 S Measuring entries Panel jacks of device Attention: The connection identifi ers of the diverse plug manufacturers are different. Please keep to our Interface connection scheme. RS 232 Jack for external electric voltage supply:...

  • Seite 42: Technical Informations On The Connection Of Pressure- And Force-Sensors In 4 To 20 Ma-Design

    All manuals and user guides at all-guides.com Technical informations for the connection of pressure- resp. force- sensors in 4 to 20 mA-execution Pressure- resp. force 4-20 mA Measuring instrument 2-wire technique TC 1 S (+I) = 14,4 V (internal battery) (4-20 mA) (-I) = 100 Ohm...

  • Seite 43: Trouble Shooting

    „Charge battery“ in the indication. • Over the external socket the batteries of the measuring instrument can be charged with a Klauke network adaptor (230 VAC, secondarily 24 VDC or an external voltage of 24 VDC and max. 30 VDC stabilized)

  • Seite 44: Informations On Warranty

    Appliance for which a giving of guarantee is claimed are to be forwarded „carriage paid“ and with the corresponding voucher resp. (copy of) delivery note to the Klauke - Servicecenter 10. Maintenance Your measuring instrument is a high-accury appliance which guarantees an operation free from interferences for many years if handled with the appropriate care.
