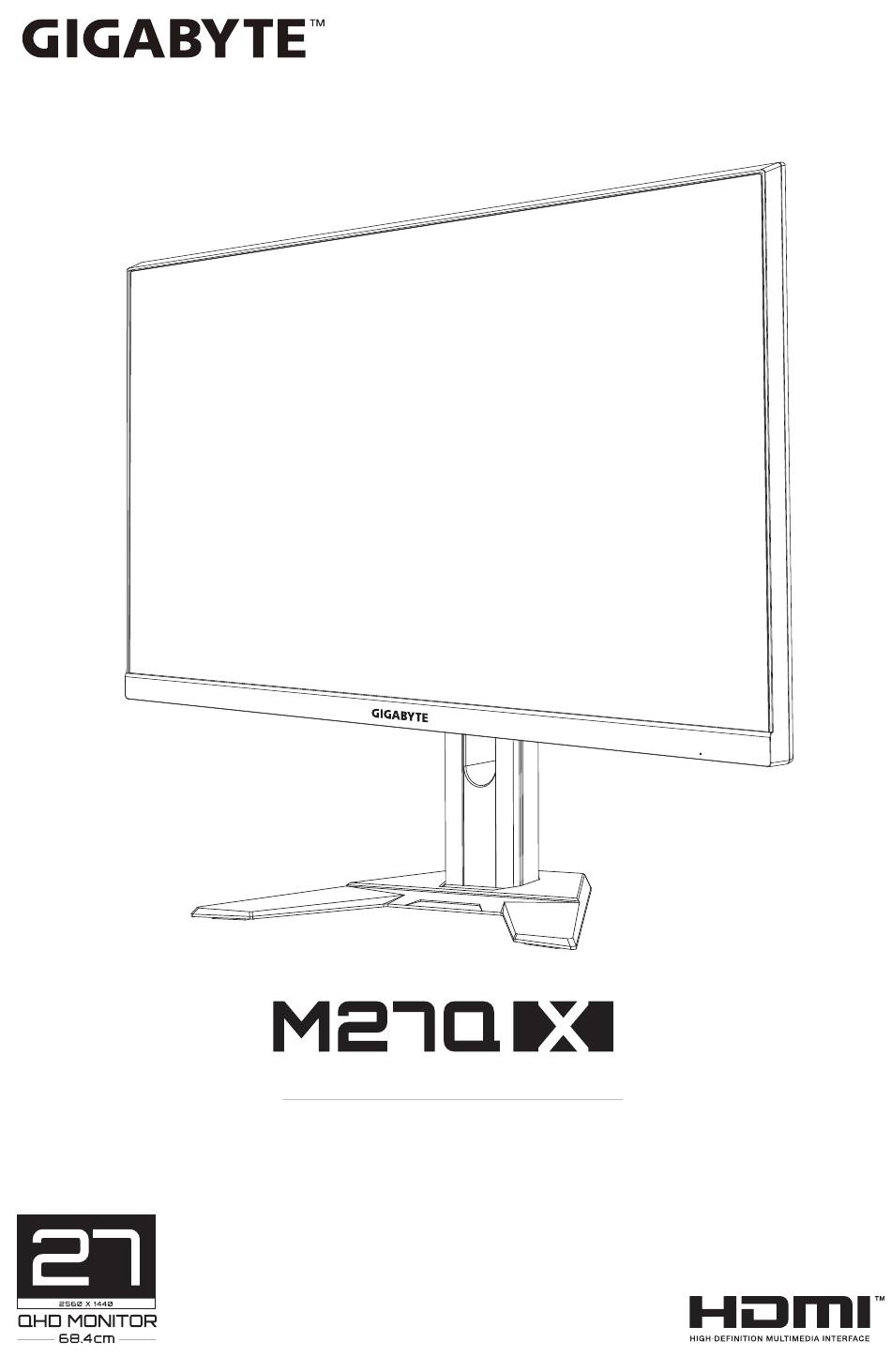

- Seite 1 GAMING-MONITOR BEDIENUNGSANLEITUNG...
-
Seite 2: Haftungsausschluss
Haftungsausschluss Informationen in dieser Anleitung sind durch Urheberrechtsgesetze geschützt und Eigentum von GIGABYTE. GIGABYTE könnte von Zeit zu Zeit ohne Vorankündigungen Änderungen an den technischen Daten und Funktionen und Merkmalen in dieser Anleitung vornehmen. Kein Teil dieser Anleitung darf ohne GIGABYTEs vorherige schriftliche Erlaubnis reproduziert, kopiert, übersetzt, übertragen oder in... -
Seite 3: Sicherheitshinweise
Bedienungsanleitung Gaming-Monitor SICHERHEITSHINWEISE Sicherheitshinweise Lesen Sie vor Nutzung des Monitors folgende Sicherheitshinweise. • Verwenden Sie nur mit dem Monitor geliefertes oder vom Hersteller empfohlenes Zubehör. • Bewahren Sie den Kunststoffbeutel für das Produkt außerhalb der Reichweite von Kindern auf. • Stellen Sie vor Anschluss des Monitors an die Steckdose sicher, dass die Spannungsangaben am Netzkabel mit den Netzwerten in Ihrem Land übereinstimmen. -
Seite 4: Maßnahmen Zur Verhinderung Von Stabilitätsgefahren
Bedienungsanleitung Gaming-Monitor Maßnahmen zur Verhinderung von Stabilitätsgefahren Das Produkt könnte herunterfallen und dabei schwere Verletzungen oder sogar den Tod verursachen. Dieses Produkt muss zur Verhütung von Verletzungen gemäß den Installationsanweisungen zuverlässig am Boden/an der Wand befestigt werden. Viele Verletzungen, insbesondere von Kindern, können durch Einhaltung einfacher Vorsichtsmaßnahmen vermieden werden. -
Seite 5: Inhaltsverzeichnis
Betrieb ............................18 Schnellmenü........................18 Geräteeinstellungen konfigurieren ................. 27 Anhänge ............................. 37 Technische Daten ......................37 Unterstützte Timings ....................38 Problemlösung ....................... 39 Grundlegende Pflege ....................40 Hinweis zur USB-Aufladung ..................40 GIGABYTE-Serviceinformationen ................40 Regulatory Notices ......................41 - 5 -... -
Seite 6: Einleitung
Bedienungsanleitung Gaming-Monitor EINLEITUNG Auspacken Öffnen Sie die obere Abdeckung der Verpackung. Beachten Sie dann das Auspacketikett an der Innenabdeckung. Legen Sie den Karton auf einen stabilen Untergrund. Beachten Sie darauf die Ausrichtung. Öffnen Sie die innere Abdeckung. Öffnungen Greifen Sie den EPS-Schaumstoff (durch die Öffnungen) und ziehen Sie ihn aus dem Karton. -
Seite 7: Transparente Verpackung
Bedienungsanleitung Gaming-Monitor Entfernen Sie die transparente Verpackung, die den EPS-Schaumstoff sichert. Entfernen Sie dann die Gegenstände aus dem oberen EPS- Schaumstoff. Transparente Verpackung Entfernen Sie den oberen EPS-Schaumstoff. Anschließend können Sie den Monitor aus dem unteren EPS-Schaumstoff nehmen. - 7 -... -
Seite 8: Lieferumfang
Bedienungsanleitung Gaming-Monitor Lieferumfang Die folgenden Artikel sind im Lieferumfang enthalten. Bitte wenden Sie sich an Ihren örtlichen Händler, falls etwas fehlen sollte. Monitor Monitorfuß Netzkabel Netzteil HDMI-Kabel USB-Kabel Multilingual Installation Guide M27Q X DP-Kabel Kurzanleitung Garantiekarte Hinweis: Bitte bewahren Sie Karton und Verpackungsmaterialien für künftigen Transport des Monitors auf. -
Seite 9: Produktübersicht
Bedienungsanleitung Gaming-Monitor Produktübersicht Vorderansicht Betriebs-LED - 9 -... -
Seite 10: Rückansicht
Bedienungsanleitung Gaming-Monitor Rückansicht HDMI-1 HDMI-2 TYPE-C USB 3.0 HDMI-1 HDMI-2 TYPE-C USB 3.0 Steuertaste DisplayPort KVM-Taste USB-Type-C-Port Kensington-Schloss USB-Upstream-Port Kopfhöreranschluss USB-3.0-Ports (x 2) HDMI-Anschlüsse (x2) Gleichspannungseingang Hinweis: HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC. - 10 -... -
Seite 11: Erste Schritte
Bedienungsanleitung Gaming-Monitor ERSTE SCHRITTE Monitorfuß installieren Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf dem unteren EPS-Schaumstoff. Richten Sie den Monitorfuß am Abstandhalter unter dem Ständer aus. Bringen Sie dann den Fuß am Ständer an. Heben Sie den Schraubring an und drehen Sie ihn im Uhrzeigersinn, um den Monitorfuß... - Seite 12 Bedienungsanleitung Gaming-Monitor Heben Sie den Monitor in eine aufrechte Position und stellen Sie ihn auf einen Tisch. Entfernen Sie den kleinen EPS-Schaumstoffblock zwischen der Rückseite des Bildschirms und dem Ständer. Entfernen Sie dann die Sicherheitsplatte aus ihrem Steckplatz. Hinweis: Durch Entfernen der Sicherheitsplatte können Sie nun den Bildschirm auf die gewünschte Höhe anpassen.
-
Seite 13: Betrachtungswinkel Anpassen
Bedienungsanleitung Gaming-Monitor Betrachtungswinkel anpassen Hinweis: Halten Sie den Monitorfuß so, dass er bei der Anpassung nicht umkippt. Neigungswinkel anpassen Neigen Sie den Bildschirm in den gewünschten Winkel nach vorne oder hinten (5 bis 20°). 20° 5° Einstellen der Bildschirmhöhe Heben oder senken Sie den Bildschirm auf die gewünschte Höhe (0 bis 130mm). -
Seite 14: Wandmontagehalterung (Optional) Installieren
Bedienungsanleitung Gaming-Monitor Wandmontagehalterung (optional) installieren Verwenden Sie nur ein VESA-kompatibles Wandmontageset (100 x 100 mm). Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf dem unteren EPS-Schaumstoff. Drücken Sie die Freigabetaste zum Lösen des Ständers vom Monitor nach oben. Entfernen Sie dann den Ständer. Bringen Sie die Montagehalterung an den Montagelöchern an der Rückseite des Monitors an. -
Seite 15: Verbindungen Herstellen
Bedienungsanleitung Gaming-Monitor Verbindungen herstellen HDMI-1 HDMI-2 TYPE-C USB 3.0 Kopfhörerkabel USB-Kabel (A-Stecker zu B-Stecker) HDMI-Kabel USB-Kabel DisplayPort-Kabel Netzteil und Netzkabel USB-Type-C-Kabel - 15 -... -
Seite 16: Gerät Verwenden
Bedienungsanleitung Gaming-Monitor GERÄT VERWENDEN Ein-/ausschalten Eingeschaltet Verbinden Sie das Netzkabel mit dem Netzteil. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Rückseite des Monitors. Verbinden Sie das Netzkabel mit einer Steckdose. Taste zum Einschalten des Gerätes die Control-Taste. Die Betriebs- LED leuchtet weiß, was anzeigt, dass der Monitor einsatzbereit ist. -
Seite 17: Empfehlungen Zum Nutzerkomfort
Bedienungsanleitung Gaming-Monitor Empfehlungen zum Nutzerkomfort Nachstehend finden Sie einige Tipps zur komfortablen Betrachtung Ihres Monitors: • Optimale Anzeigeabstände bei Monitoren gehen von ca. 510 bis 760 mm. • Generell sollte der Monitor so positioniert werden, dass die Oberseite des Bildschirms leicht unterhalb Ihrer Augenhöhe ist, wenn Sie bequem sitzen. -
Seite 18: Betrieb
Bedienungsanleitung Gaming-Monitor BETRIEB Schnellmenü Schnelltaste Standardmäßig wurde der Control-Taste eine spezifische Funktion zugewiesen. Hinweis: Ändern Sie die voreingestellte Schnelltastenfunktion entsprechend Abschnitt „Display Modus“ auf Seite 34. Gehen Sie zum Zugreifen auf die Schnelltastenfunktion wie folgt vor: • Rufen Sie durch Aufwärtsbewegung der Control-Taste ( ) das Menü... - Seite 19 Bedienungsanleitung Gaming-Monitor • Rufen Sie durch Abwärtsbewegung der Control-Taste ( ) das Menü Bild Modus auf. Wählen Sie durch Aufwärts-/ Abwärtsbewegung der Bild Modus Control-Taste ( ) die gewünschte Option und Standard drücken Sie zum Bestätigen auf die Control-Taste. RTS/RPG Film Lesegerät sRGB...
-
Seite 20: Funktionstastenhinweis
Bedienungsanleitung Gaming-Monitor Funktionstastenhinweis Drücken Sie zur Anzeige eines Hauptmenüs Control. Einstellungen SETTING Spielassistent (Multi-Tasking) MULTI TASK EXIT GAME ASSIST Beenden Ausgeschaltet POWER OFF Wählen Sie dann mit der Control-Taste die gewünschte Funktion und konfigurieren Sie die relevanten Einstellungen. Sobald das Hauptmenü am Bildschirm erscheint, rufen Sie durch Linksbewegung der Control-Taste ( ) das KVM-Menü... - Seite 21 Bedienungsanleitung Gaming-Monitor Press to switch device. Zum Umschalten auf die USB-Type-C-Eingangsquelle drücken Sie einfach die KVM-Taste oder auf die Control-Taste. Wenn jedoch kein Eingangssignal von der aktuell ausgewählten Eingangsquelle eingeht, kehrt das System zur zuvor verbundenen Eingangsquelle zurück. Hinweis: Diese Option wird deaktiviert, wenn die Funktion der KVM-Taste deaktiviert wird (KVM aus).
- Seite 22 Bedienungsanleitung Gaming-Monitor • KVM ein/aus: Funktion der KVM-Taste aktivieren/deaktivieren. √ Wählen Sie Ein, um die Funktion der KVM-Taste zu aktivieren. Sobald das System ein USB-Type-C-Eingangssignal erkannt hat, erscheint eine Meldung am Bildschirm. Press to switch device. Schalten Sie mit der KVM- oder der Control-Taste zur USB-Type- C-Eingangsquelle.
- Seite 23 Bedienungsanleitung Gaming-Monitor Spielassistent Sobald das Hauptmenü am Bildschirm erscheint, rufen Sie durch Rechtsbewegung der Control-Taste ( ) das Spielassistent-Menü auf. Spielassistent Gaming Timer GAME Info Gaming-Zähler Hochzählen Fadenkreuz Refresh Rate Runterzählen Eagle Eye Info-Position Dashboard Display- Ausrichtung Auswählen Verlassen • GAME Info: Konfigurieren Sie FPS- (Egoshooter) relevante Einstellungen.
- Seite 24 Bedienungsanleitung Gaming-Monitor : 0 0 • Fadenkreuz: Wählen Sie den gewünschten Fadenkreuz-Typ entsprechend Ihrer Spielumgebung. Dies vereinfacht das Zielen deutlich. • Eagle Eye: Konfigurieren Sie die Größeneinstellungen des gezoomten Bildschirms. Spielassistent OSD Size Klein GAME Info Verhältnis Mittel Fadenkreuz Funktion Position Groß...
- Seite 25 Bedienungsanleitung Gaming-Monitor Zurücksetzen: Zum Wiederherstellen der Standardeinstellungen. √ Aus: Zum Deaktivieren der Funktion. √ Funktion: Bei Aktivierung leuchtet der Bildschirm auf und die Bildfrequenz wird auf 165 Hz reduziert. Wenn diese Option deaktiviert ist, wird die Option Ein/Aus ausgegraut. • Dashboard: Konfigurieren Sie die Dashboard-Einstellungen. Spielassistent CPU Temperatur GAME Info...
- Seite 26 Bedienungsanleitung Gaming-Monitor CPU Temperatur CPU Taktfrequenz CPU Lüfterdrehzahl CPU Auslastung GPU Temperatur GPU Taktfrequenz GPU Lüfterdrehzahl GPU Auslastung AORUS Maus DPI Hinweis: Stellen Sie sicher, dass das USB-Kabel richtig an den USB- Upstream-Port des Monitors und den USB-Port Ihres Computers angeschlossen ist.
-
Seite 27: Geräteeinstellungen Konfigurieren
AMD FreeSync Übersteuern Refresh Rate Premium Intelligente OD 60 HZ Bedienungsanleitung Gaming-Monitor Bild Modus Standard Geräteeinstellungen konfigurieren Sobald das Hauptmenü am Bildschirm erscheint, rufen Sie durch Aufwärtsbewegung der Control-Taste ( ) das Einstellungen-Menü auf. Hinweis: Navigieren Sie mit der Control-Taste durch das Menü und nehmen Sie Einstellungen vor. - Seite 28 Bedienungsanleitung Gaming-Monitor Element Beschreibung Hohe Auflösung Zeichnet Bilder mit geringer Auflösung schärfer. Display Modus Wählen Sie das Seitenverhältnis des Bildschirms. • Vollbild: Skalieren Sie das Eingangsbild zum Ausfüllen des Bildschirms. Ideal für Bilder mit einem Seitenverhältnis von 16:9. • Aspekt (Format): Zeigt das Eingangsbild ohne geometrische Verzerrungen, um möglichst viel des Bildschirms auszufüllen.
-
Seite 29: Helligkeit
Bedienungsanleitung Gaming-Monitor Bild Konfigurieren Sie die Bildeinstellungen. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bild Modus Standard Gaming Standard Helligkeit Bild Kontrast Display RTS/RPG 6-Achsen-Farbe PIP/PBP Film Sättigung System Lesegerät Schärfe Sprache sRGB Gamma Speichern Benutzerdefiniert 1 Farbtemperatur Verlassen Alles zurücksetzen Verschieben/Anpassen Eingeben/Bestätigen Wählen Sie diejenige des voreingestellten Bildmodus. - Seite 30 Bedienungsanleitung Gaming-Monitor Element Beschreibung Farb- Wählen Sie die Farbtemperatur. temperatur Hinweis: Wählen Sie zur Anpassung der Farbtemperatur Benutzerdefiniert, indem Sie Rot (R), Grün (G) und Blau (B) wie gewünscht anpassen. Blaufilter Reduzieren Sie den Anteil der Aussetzung blauen Lichts vom Bildschirm. • Stufe 0: Keine Änderung.
- Seite 31 Bedienungsanleitung Gaming-Monitor Display Konfigurieren Sie die Anzeigeeinstellungen. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bild Modus Standard Gaming Eingang HDMI 1 Bild RGB Range HDMI 2 Display Overscan DisplayPort PIP/PBP TYPE-C System Sprache Speichern Verlassen Alles zurücksetzen Verschieben/Anpassen Eingeben/Bestätigen Element Beschreibung Eingang Zum Auswählen der Eingangsquelle.
- Seite 32 Bedienungsanleitung Gaming-Monitor PIP/PBP Konfigurieren Sie Multibildeinstellungen. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bild Modus Standard Gaming Bild Display PIP/PBP System Sprache Speichern Verlassen Alles zurücksetzen Verschieben/Anpassen Eingeben/Bestätigen Element Beschreibung Deaktivieren Sie die PIP/PBP-Funktion. Teilen Sie den Bildschirm in 2 Abschnitte (Hauptfenster und Teilfenster).
- Seite 33 Bedienungsanleitung Gaming-Monitor System Konfigurieren Sie die Systemeinstellungen. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bild Modus Standard Gaming Audio Lautstärke Bild OSD Einstellungen Mute Display Quick Switch PIP/PBP Weitere Einstellungen System Sprache Speichern Verlassen Alles zurücksetzen Verschieben/Anpassen Eingeben/Bestätigen Element Beschreibung Audio Konfigurieren Sie die Audioeinstellungen.
- Seite 34 Bedienungsanleitung Gaming-Monitor Element Beschreibung Quick Switch Weisen Sie die Funktion der Schnelltasten zu. Verfügbare Optionen: Zielstabilisator-Sync, Schwarzausgleich, Blaufilter, Lautstärke, Eingang, Kontrast, Helligkeit und Bildmodus. Die Standardeinstellung der Schnelltasten ist wie folgt: D Aufwärts ( ): Black Equalizer D Abwärts ( ): Bild Modus D Nach rechts ( ): Eingang...
- Seite 35 Bedienungsanleitung Gaming-Monitor Element Beschreibung Weitere • Type-C-Kompatibilität: Schalten Sie diese Option Einstellungen zur verbesserung der Mobilgerätekompatibilität ein. (Fortsetzung) • USB-Aufladung: Aktivieren oder deaktivieren Sie die Funktion USB-Type-A-Aufladung (5 V/1,5 A) im Bereitschaftsmodus. Sprache Wählen Sie eine verfügbare Sprache für das Bildschirmmenü. Helligkeit Kontrast Schärfe...
-
Seite 36: Einstellungen Speichern
Bedienungsanleitung Gaming-Monitor Einstellungen speichern Nehmen Sie die individuell angepassten OSD-Konfigurationen für Einstellung1, Einstellung2 oder Einstellung3 vor. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bild Modus Standard Gaming Einstellung1 Speichern Bild Einstellung2 Laden Display Einstellung3 PIP/PBP System Sprache Speichern Verlassen Alles zurücksetzen Verschieben/Anpassen Eingeben/Bestätigen Element... -
Seite 37: Anhänge
Bedienungsanleitung Gaming-Monitor ANHÄNGE Technische Daten Element Technische Daten Panelgröße 27 Zoll Seitenverhältnis 16:9 Auflösung 2560 x 1440 LED-Lebensdauer 30.000 Stunden Pixelabstand 0.2331 x 0.2331 Helligkeit 350 Nits (typ.) Kontrastverhältnis 1000:1 (typ.) Farbtiefe 1,07G Farben Aktiver Anzeigebereich 596,736 (H) x 335,664 (V) Betrachtungswinkel 178°... -
Seite 38: Unterstützte Timings
Bedienungsanleitung Gaming-Monitor Unterstützte Timings Port Port 640x480@60Hz 640x480@60Hz 640x480@75Hz 640x480@75Hz 720x480@60Hz 720x480@60Hz 800x600@60Hz 800x600@60Hz 800x600@75Hz 800x600@75Hz 1024x768@60Hz 1024x768@60Hz 1024x768@75Hz 1024x768@75Hz 1280x720@60Hz 1280x720@60Hz HDMI 1280x720@120Hz 1280x720@120Hz (Type-C) 1920x1080@60Hz 1920x1080@60Hz 1920x1080@120Hz 1920x1080@120Hz 1920x1080@144Hz 1920x1080@144Hz 2560x1440@60Hz 2560x1440@60Hz 2560x1440@120Hz 2560x1440@120Hz 2560x1440@144Hz 2560x1440@144Hz 2560x1440@165Hz 2560x1440@200Hz 2560x1440@240Hz - 38 -... -
Seite 39: Problemlösung
Bedienungsanleitung Gaming-Monitor Problemlösung Problem Mögliche Lösung(en) Keine • Überprüfen Sie, ob das Stromkabel Stromversorgung ordnungsgemäß an Stromquelle und Monitor eingesteckt ist. • Stellen Sie sicher, dass Kabel und Stecker nicht beschädigt sind. • Stellen Sie sicher, dass der Monitor eingeschaltet ist. Es werden • Stellen Sie sicher, dass Monitor und Computer keine Bilder... -
Seite 40: Grundlegende Pflege
Wenn der Hub mit einem PC verbunden ist, können diese Geräte nicht über USB-Kabel aufgeladen werden. Anbieter Gerät PID/VID Apple IPad PID_129A/VID_05AC Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8 Samsung GALAXY TabPro PID_6860/VID_04E8 GIGABYTE-Serviceinformationen Weitere Serviceinformationen finden Sie auf der offiziellen GIGABYTE- Webseite: https://www.gigabyte.com/ - 40 -... -
Seite 41: Regulatory Notices
Model Number: M27Q X Responsible Party – U.S. Contact Information: G.B.T. Inc. Address: 17358 Railroad street, City Of Industry, CA91748 Tel.: 1-626-854-9338 Internet contact information: https://www.gigabyte.com FCC Compliance Statement: This device complies with Part 15 of the FCC Rules, Subpart B, Unintentional Radiators. -
Seite 42: Canadian Department Of Communications Statement
European Union (EU) RoHS (recast) Directive 2011/65/EU & the European Commission Delegated Directive (EU) 2015/863 Statement GIGABYTE products have not intended to add and safe from hazardous substances (Cd, Pb, Hg, Cr , PBDE, PBB, DEHP, BBP, DBP and DIBP). The parts and components have been carefully selected to meet RoHS requirement. -
Seite 43: European Union (Eu) Ce-Konformitätserklärung
Bedienungsanleitung Gaming-Monitor WEEE Symbol Statement The symbol shown below is on the product or on its packaging, which indicates that this product must not be disposed of with other waste. Instead, the device should be taken to the waste collection centers for activation of the treatment, collection, recycling and disposal procedure. -
Seite 44: Ce Declaração De Conformidade
Bedienungsanleitung Gaming-Monitor CE declaração de conformidade Este produto com a marcação CE estão em conformidade com das seguintes Diretivas UE: Diretiva Baixa Tensão 2014/35/EU; Diretiva CEM 2014/30/EU; Diretiva Conceção Ecológica 2009/125/CE; Diretiva RSP 2011/65/UE e a declaração 2015/863. A conformidade com estas diretivas é verificada utilizando as normas europeias harmonizadas. -
Seite 45: Δήλωση Συμμόρφωσης Εε
Bedienungsanleitung Gaming-Monitor EK megfelelőségi nyilatkozata A termék megfelelnek az alábbi irányelvek és szabványok követelményeinek, azok a kiállításidőpontjában érvényes, aktuális változatában: EMC irányelv 2014/30/EU, Kisfeszültségű villamos berendezésekre vonatkozó irányelv 2014/35/EU, Környezetbarát tervezésről szóló irányelv 2009/125/EK, RoHS irányelv 2011/65/EU és 2015/863. Δήλωση συμμόρφωσης ΕΕ Είναι... - Seite 46 Bedienungsanleitung Gaming-Monitor China RoHS Compliance Statement 中国《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时， 请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有 国家认可的回收处理资质的厂商进行回收处理。 环保使用期限 Environment-friendly Use Period 此标识指期限（十年），电子电气产品中含有的有害物质不会 发生外泄或突变、电子电气产品用户正常使用该电子电气产品 不会对环境造成严重污染或对其人身、财产造成严重损害的期 限。 - 46 -...
- Seite 47 Bedienungsanleitung Gaming-Monitor Declaration of the Presence Condition of the Restricted Substances Marking M27Q X Equipment name Type designa on (Type) Restricted substances and its chemical symbols Unit Hexavalent Polybrominated Polybrominated Lead Mercury Cadmium chromium biphenyls diphenyls ethers (Pb) (Hg) (Cd) (PBB) (PBDE) 0.1 wt %...
