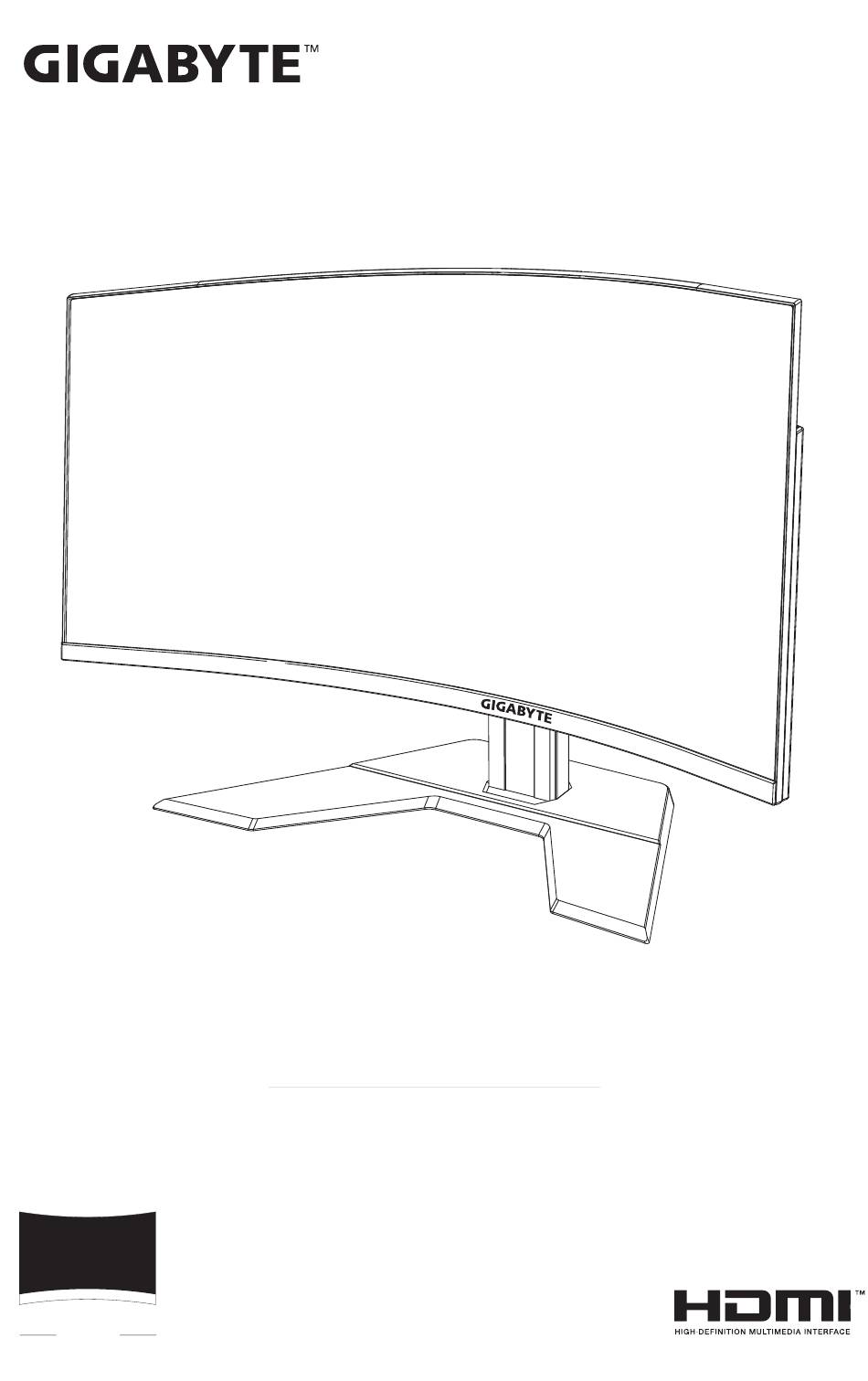

M32QC
G A M I N G - M O N I T O R
B E D I E N U N G S A N L E I T U N G
32
2 5 6 0 X 14 4 0
QHD CURVE
80cm

Werbung

loading

Inhaltszusammenfassung für Gigabyte M32QC

  • Seite 1 M32QC G A M I N G - M O N I T O R B E D I E N U N G S A N L E I T U N G 2 5 6 0 X 14 4 0...
  • Seite 2 Haftungsausschluss Informationen in dieser Anleitung sind durch Urheberrechtsgesetze geschützt und Eigentum von GIGABYTE. GIGABYTE könnte von Zeit zu Zeit ohne Vorankündigungen Änderungen an den technischen Daten und Funktionen und Merkmalen in dieser Anleitung vornehmen. Kein Teil dieser Anleitung darf ohne GIGABYTEs vorherige schriftliche Erlaubnis reproduziert, kopiert, übersetzt, übertragen oder in...
  • Seite 3 Model Number: Responsible Party – U.S. Contact Information: G.B.T. Inc. Address: 17358 Railroad street, City Of Industry, CA91748 Tel.: 1-626-854-9338 Internet contact information: https://www.gigabyte.com FCC Compliance Statement: This device complies with Part 15 of the FCC Rules, Subpart B, Unintentional Radiators.
  • Seite 4 European Union (EU) RoHS (recast) Directive 2011/65/EU & the European Commission Delegated Directive (EU) 2015/863 Statement GIGABYTE products have not intended to add and safe from hazardous substances (Cd, Pb, Hg, Cr , PBDE, PBB, DEHP, BBP, DBP and DIBP). The parts and components have been carefully selected to meet RoHS requirement.
  • Seite 5 Bedienungsanleitung Gaming-Monitor WEEE Symbol Statement The symbol shown below is on the product or on its packaging, which indicates that this product must not be disposed of with other waste. Instead, the device should be taken to the waste collection centers for activation of the treatment, collection, recycling and disposal procedure.
  • Seite 6 Bedienungsanleitung Gaming-Monitor CE declaração de conformidade Este produto com a marcação CE estão em conformidade com das seguintes Diretivas UE: Diretiva Baixa Tensão 2014/35/EU; Diretiva CEM 2014/30/EU; Diretiva Conceção Ecológica 2009/125/CE; Diretiva RSP 2011/65/UE e a declaração 2015/863. A conformidade com estas diretivas é verificada utilizando as normas europeias harmonizadas.
  • Seite 7 Bedienungsanleitung Gaming-Monitor EK megfelelőségi nyilatkozata A termék megfelelnek az alábbi irányelvek és szabványok követelményeinek, azok a kiállításidőpontjában érvényes, aktuális változatában: EMC irányelv 2014/30/EU, Kisfeszültségű villamos berendezésekre vonatkozó irányelv2014/35/EU, Környezetbarát tervezésről szóló irányelv 2009/125/EK, RoHS irányelv 2011/65/EU és 2015/863. Δήλωση συμμόρφωσης ΕΕ Είναι...
  • Seite 8 Bedienungsanleitung Gaming-Monitor China RoHS Compliance Statement 中国《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球,当用户不再需要此产品或产品寿命终止时, 请遵守国家废弃电器电子产品回收处理相关法律法规,将其交给当地具有 国家认可的回收处理资质的厂商进行回收处理。 环保使用期限 Environment-friendly Use Period 此标识指期限(十年),电子电气产品中含有的有害物质不会 发生外泄或突变、电子电气产品用户正常使用该电子电气产品 不会对环境造成严重 污染或对其人身、财产造成严重损害的 期限。 产品中有害物质的名称及含量: 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (PBB) (PBDE) 印刷电路板及其电 ○ ○ ○ ○ ○ 子组件 液晶面板...
  • Seite 9 Bedienungsanleitung Gaming-Monitor 限用物質含有情況標示聲明書 Declaration of the Presence Condition of the Restricted Substances Marking 液晶顯示器 設備名稱: 型號 (型式): Equipment name: Type designation (Type): 限用物質及其化學符號 Restricted substances and its chemical symbols 單元 鉛 汞 多溴聯苯 多溴二苯醚 鎘 六價鉻 Unit Mercury Polybrominated Polybrominated Lead Cadmium Hexavalent...
  • Seite 10 Bedienungsanleitung Gaming-Monitor Sicherheitshinweise Lesen Sie vor Nutzung des Monitors folgende Sicherheitshinweise. • Verwenden Sie nur mit dem Monitor geliefertes oder vom Hersteller empfohlenes Zubehör. • Bewahren Sie den Kunststoffbeutel für das Produkt außerhalb der Reichweite von Kindern auf. • Stellen Sie vor Anschluss des Monitors an die Steckdose sicher, dass die Spannungsangaben am Netzkabel mit den Netzwerten in Ihrem Land übereinstimmen.
  • Seite 11 Eingangsquelle wählen ....................23 Betrieb ............................24 Schnellmenü........................24 Geräteeinstellungen konfigurieren ................. 32 Anhänge ............................. 42 Technische Daten ......................42 Unterstützte Timings ....................43 Problemlösung ....................... 44 Grundlegende Pflege ....................45 Hinweis zur USB-Aufladung ..................45 GIGABYTE-Serviceinformationen ................45 - 11 -...
  • Seite 12 Bedienungsanleitung Gaming-Monitor EINLEITUNG Auspacken Öffnen Sie die obere Abdeckung der Verpackung. Beachten Sie dann das Auspacketikett an der Innenabdeckung. Legen Sie den Karton auf einen stabilen Untergrund. Beachten Sie darauf die Ausrichtung. Öffnen Sie die innere Abdeckung. Öffnungen Greifen Sie den EPS-Schaumstoff (durch die Öffnungen) und ziehen Sie ihn aus dem Karton.
  • Seite 13 Bedienungsanleitung Gaming-Monitor Entfernen Sie die Gegenstände aus dem oberen EPS-Schaumstoff. Entfernen Sie den oberen EPS-Schaumstoff. Anschließend können Sie den Monitor aus dem unteren EPS-Schaumstoff nehmen. - 13 -...
  • Seite 14 Bedienungsanleitung Gaming-Monitor Lieferumfang Die folgenden Artikel sind im Lieferumfang enthalten. Bitte wenden Sie sich an Ihren örtlichen Händler, falls etwas fehlen sollte. Monitor Monitorfuß Ständer Netzkabel Netzteil HDMI-Kabel Multilingual Installation Guide USB-Kabel DP-Kabel Kurzanleitung Garantiekarte Hinweis: Bitte bewahren Sie Karton und Verpackungsmaterialien für künftigen Transport des Monitors auf.
  • Seite 15 Bedienungsanleitung Gaming-Monitor Produktübersicht Vorderansicht Betriebs-LED - 15 -...
  • Seite 16 Bedienungsanleitung Gaming-Monitor Rückansicht HDMI-1 HDMI-2 TYPE-C USB 3.0 Steuertaste DisplayPort KVM-Taste USB-Type-C-Port Kensington-Schloss USB-Upstream-Port Kopfhöreranschluss USB-3.0-Ports (x 2) HDMI-Anschlüsse (x2) Gleichspannungseingang Hinweis: HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC. - 16 -...
  • Seite 17 Bedienungsanleitung Gaming-Monitor ERSTE SCHRITTE Monitorfuß installieren Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf dem unteren EPS-Schaumstoff. Richten Sie die oberen Haken am Ständer an den Montageschlitzen an der Rückseite des Monitors aus und schieben Sie sie hinein. Drücken Sie den Sperrriegel nach vorne und lassen Sie ihn dann zum Sichern der unteren Haken am Ständer in den Montageschlitzen an der Rückseite des Monitors los.
  • Seite 18 Bedienungsanleitung Gaming-Monitor Heben Sie den Schraubring an und drehen Sie ihn im Uhrzeigersinn, um den Monitorfuß in seiner Position zu sichern. Heben Sie den Monitor in eine aufrechte Position und stellen Sie ihn auf einen Tisch. - 18 -...
  • Seite 19 Bedienungsanleitung Gaming-Monitor Betrachtungswinkel anpassen Hinweis: Halten Sie den Monitorfuß so, dass er bei der Anpassung nicht umkippt. Neigungswinkel anpassen Neigen Sie den Bildschirm in den gewünschten Winkel nach vorne oder hinten (5 bis 20°). 20° 5° Einstellen der Bildschirmhöhe Heben oder senken Sie den Bildschirm auf die gewünschte Höhe (0 bis 100 mm).
  • Seite 20 Bedienungsanleitung Gaming-Monitor Wandmontagehalterung (optional) installieren Verwenden Sie nur ein VESA-kompatibles Wandmontage-Set (100 x 100 mm). Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf dem unteren EPS-Schaumstoff. Schieben Sie den Ständer zum Lösen der oberen Haken aus den Montageschlitzen an der Rückseite des Monitors nach hinten, während Sie den Sperrriegel nach vorne drücken.
  • Seite 21 Bedienungsanleitung Gaming-Monitor Verbindungen herstellen HDMI-1 HDMI-2 TYPE-C USB 3.0 Kopfhörerkabel USB-Kabel (A-Stecker zu B-Stecker) HDMI-Kabel USB-Kabel DisplayPort-Kabel Netzteil und Netzkabel USB-Type-C-Kabel - 21 -...
  • Seite 22 Bedienungsanleitung Gaming-Monitor GERÄT VERWENDEN Ein-/ausschalten Eingeschaltet Verbinden Sie das Netzkabel mit dem Netzteil. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Rückseite des Monitors. Verbinden Sie das Netzkabel mit einer Steckdose. Taste zum Einschalten des Gerätes die Control-Taste. Die Betriebs- LED leuchtet weiß, was anzeigt, dass der Monitor einsatzbereit ist.
  • Seite 23 Bedienungsanleitung Gaming-Monitor Empfehlungen zum Nutzerkomfort Nachstehend finden Sie einige Tipps zur komfortablen Betrachtung Ihres Monitors: • Optimale Anzeigeabstände bei Monitoren gehen von ca. 510 bis 760 mm. • Generell sollte der Monitor so positioniert werden, dass die Oberseite des Bildschirms leicht unterhalb Ihrer Augenhöhe ist, wenn Sie bequem sitzen.
  • Seite 24 Bedienungsanleitung Gaming-Monitor BETRIEB Schnellmenü Schnelltaste Standardmäßig wurde der Control-Taste eine spezifische Funktion zugewiesen. Hinweis: Ändern Sie die voreingestellte Schnelltastenfunktion entsprechend Abschnitt „Quick Switch“ auf Seite 39. Gehen Sie zum Zugreifen auf die Schnelltastenfunktion wie folgt vor: • Rufen Sie durch Aufwärtsbewegung der Control-Taste ( ) das Menü...
  • Seite 25 Bedienungsanleitung Gaming-Monitor • Rufen Sie durch Abwärtsbewegung der Control-Taste ( ) das Menü Bild Modus auf. Wählen Sie durch Aufwärts-/ Abwärtsbewegung der Bildmodus Control-Taste ( ) die gewünschte Option und Standard drücken Sie zum Bestätigen auf die Control-Taste. RTS/RPG Film Lesegerät sRGB Auswählen...
  • Seite 26 Bedienungsanleitung Gaming-Monitor Funktionstastenhinweis Drücken Sie zur Anzeige eines Hauptmenüs Control. Einstellungen SETTING Spielassistent (Multi- MULTI TASK EXIT GAME ASSIST Tasking) Beenden Ausgeschaltet POWER OFF Wählen Sie dann mit derControl-Taste die gewünschte Funktion und konfigurieren Sie die relevanten Einstellungen. Sobald das Hauptmenü am Bildschirm erscheint, rufen Sie durch Linksbewegung der Control-Taste ( ) das KVM-Menü...
  • Seite 27 Bedienungsanleitung Gaming-Monitor Wenn mehrere Eingangssignale mit dem Gerät verbunden sind, erscheint eine Meldung am Bildschirm, sobald das System ein USB- Type-C-Eingangssignal erkennt. Press to switch device. Zum Umschalten auf die USB-Type-C-Eingangsquelle drücken Sie einfach die KVM-Taste oder auf die Control-Taste. Wenn jedoch kein Eingangssignal von der aktuell ausgewählten Eingangsquelle eingeht, kehrt das System zur zuvor verbundenen Eingangsquelle zurück.
  • Seite 28 Bedienungsanleitung Gaming-Monitor KVM Switch KVM Status KVM Einstellungen USB-B : Type-C KVM Ein Type-C : N/A KVM zurücksetzen • KVM Ein/Aus: Funktion der KVM-Taste aktivieren/deaktivieren. Auswählen Verlassen √ Wählen Sie Ein, um die Funktion der KVM-Taste zu aktivieren. Sobald das System ein USB-Type-C-Eingangssignal erkannt hat, erscheint eine Meldung am Bildschirm.
  • Seite 29 Bedienungsanleitung Gaming-Monitor Spielassistent Sobald das Hauptmenü am Bildschirm erscheint, rufen Sie durch Rechtsbewegung der Control-Taste ( ) das Spielassistent-Menü auf. Spielassistent Gaming Timer GAME Info Gaming-Zähler Hochzählen Fadenkreuz Refresh Rate Runterzählen Dashboard Info-Position Display-Ausrichtung Auswählen Verlassen • GAME Info: Konfigurieren Sie FPS- (Egoshooter) relevante Einstellungen.
  • Seite 30 Bedienungsanleitung Gaming-Monitor : 0 0 • Fadenkreuz: Wählen Sie den gewünschten Fadenkreuz-Typ entsprechend Ihrer Spielumgebung. Dies vereinfacht das Zielen deutlich. • Dashboard: Konfigurieren Sie die Dashboard-Einstellungen. Spielassistent GAME Info CPU Temperatur CPU Taktfrequenz Fadenkreuz CPU Lüfterdrehzahl Dashboard Position CPU Auslastung Dashboard GPU Temperatur GPU Taktfrequenz...
  • Seite 31 Bedienungsanleitung Gaming-Monitor √ Dashboard Position: Geben Sie die Position der Dashboard- Informationen am Bildschirm an. Sobald die Dashboard- Konfiguration abgeschlossen ist, überträgt sie Systemdaten über den USB-Port an das SOC und zeigt den Wert der ausgewählten Funktion(en) am Bildschirm an. CPU Temperatur CPU Taktfrequenz CPU Lüfterdrehzahl...
  • Seite 32 AMD FreeSync Übersteuern Refresh Rate Premium Pro Balance 60 HZ Bedienungsanleitung Gaming-Monitor Bildmodus Standard Geräteeinstellungen konfigurieren Sobald das Hauptmenü am Bildschirm erscheint, rufen Sie durch Aufwärtsbewegung der Control-Taste ( ) das Einstellungen-Menü auf. Hinweis: Navigieren Sie mit der Control-Taste durch das Menü und nehmen Sie Einstellungen vor.
  • Seite 33 Bedienungsanleitung Gaming-Monitor Element Beschreibung Hohe Zeichnet Bilder mit geringer Auflösung schärfer. Auflösung Display Wählen Sie das Seitenverhältnis des Bildschirms. Modus • Vollbild: Skalieren Sie das Eingangsbild zum Ausfüllen des Bildschirms. Ideal für Bilder mit einem Seitenverhältnis von 16:9. • Aspekt (Format): Zeigt das Eingangsbild ohne geometrische Verzerrungen, um möglichst viel des Bildschirms auszufüllen.
  • Seite 34 Bedienungsanleitung Gaming-Monitor Bild Konfigurieren Sie die Bildeinstellungen. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bildmodus Standard Gaming Standard Helligkeit Bild Kontrast Display RTS/RPG 6-Achsen-Farbe PIP/PBP Film Sättigung System Lesegerät Schärfe Sprache sRGB Gamma Speichern Benutzerdefiniert 1 Farbtemperatur Verlassen Alles zurücksetzen Bewegen/Anpassen Eingeben/Bestätigen Wählen Sie diejenige des voreingestellten Bildmodus.
  • Seite 35 Bedienungsanleitung Gaming-Monitor Element Beschreibung Gamma Passen Sie den Mittelwert der Luminanz an. Farbtempe- Wählen Sie die Farbtemperatur. ratur Hinweis: Wählen Sie zur Anpassung der Farbtemperatur Benutzerdefiniert, indem Sie Rot (R), Grün (G) und Blau (B) wie gewünscht anpassen. Blaufilter Reduzieren Sie den Anteil der Aussetzung blauen Lichts vom Bildschirm.
  • Seite 36 Bedienungsanleitung Gaming-Monitor Display Konfigurieren Sie die Anzeigeeinstellungen. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bildmodus Standard Gaming Eingang HDMI 1 Bild Übertakten HDMI 2 Display RGB-Bereich DisplayPort PIP/PBP Overscan Type-C System Sprache Speichern Verlassen Alles zurücksetzen Bewegen/Anpassen Eingeben/Bestätigen Element Beschreibung Eingang Zum Auswählen der Eingangsquelle.
  • Seite 37 Bedienungsanleitung Gaming-Monitor PIP/PBP Konfigurieren Sie Multibildeinstellungen. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bildmodus Standard Gaming Bild Display PIP/PBP System Sprache Speichern Verlassen Alles zurücksetzen Bewegen/Anpassen Eingeben/Bestätigen Element Beschreibung Deaktivieren Sie die PIP/PBP-Funktion. Teilen Sie den Bildschirm in 2 Abschnitte (Hauptfenster und Teilfenster). • Quelle: Ändern Sie die Eingangsquelle des Teilfensters.
  • Seite 38 Bedienungsanleitung Gaming-Monitor System Konfigurieren Sie die Systemeinstellungen. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bildmodus Standard Gaming Audio Lautstärke Bild OSD Einstellungen Mute Display Quick Switch PIP/PBP Weitere Einstellungen System Sprache Speichern Verlassen Alles zurücksetzen Bewegen/Anpassen Eingeben/Bestätigen Element Beschreibung Audio Konfigurieren Sie die Audioeinstellungen. • Lautstärke: Zum Anpassen der Lautstärke.
  • Seite 39 Bedienungsanleitung Gaming-Monitor Element Beschreibung Quick Switch Weisen Sie die Funktion der Schnelltasten zu. Verfügbare Optionen: Zielstabilisator, Schwarzausgleich, Blaufilter, Lautstärke, Input, Kontrast, Helligkeit und Bild Modus. Die Standardeinstellung der Schnelltasten ist wie folgt: D Aufwärts ( ): Black Equalizer D Abwärts ( ): Bild Modus D Nach rechts ( ): Eingang...
  • Seite 40 Bedienungsanleitung Gaming-Monitor Sprache Wählen Sie eine verfügbare Sprache für das Bildschirmmenü. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bildmodus Standard Gaming English Bild Display PIP/PBP Deutsch System Р Sprache Français Speichern Verlassen Alles zurücksetzen Bewegen/Anpassen Eingeben/Bestätigen Speichern Nehmen Sie die individuell angepassten OSD-Konfigurationen für Einstellung1, Einstellung2 oder Einstellung3 vor.
  • Seite 41 Bedienungsanleitung Gaming-Monitor Alles zurücksetzen Setzen Sie den Monitor auf die Werkseinstellungen zurück. Helligkeit Kontrast Schärfe Gamma Farbtemperatur Normal Bildmodus Standard Gaming Bild Display PIP/PBP System Sprache Speichern Verlassen Alles zurücksetzen Bewegen/Anpassen Eingeben/Bestätigen - 41 -...
  • Seite 42 Bedienungsanleitung Gaming-Monitor ANHÄNGE Technische Daten Element Technische Daten Panelgröße 31,5 Zoll Seitenverhältnis 16:9 Auflösung QHD (2560 × 1440) LED-Lebensdauer 30.000 Stunden Pixelabstand 0,2724 (H) × 0,2724 (V) Helligkeit 350 Nits (typ.) Kontrastverhältnis 3000:1 Farbtiefe 16,7 M Aktiver Anzeigebereich 697,344 (H) × 392,256 (V) Betrachtungswinkel 178°...
  • Seite 43 Bedienungsanleitung Gaming-Monitor Unterstützte Timings QHD-Timing HDMI 1 HDMI 2 Display Type-C Port 640x480 / 60 Hz 640x480 / 75 Hz 720x480 / 60 Hz 800x600 / 60 Hz 800x600 / 75 Hz 1024x768 / 60 Hz 1024x768 / 75 Hz 1280x720 / 60 Hz 1280x720 / 120 Hz 1920x1080 / 60 Hz...
  • Seite 44 Bedienungsanleitung Gaming-Monitor Problemlösung Problem Mögliche Lösung(en) Keine • Überprüfen Sie, ob das Stromkabel Stromversorgung ordnungsgemäß an Stromquelle und Monitor eingesteckt ist. • Stellen Sie sicher, dass Kabel und Stecker nicht beschädigt sind. • Stellen Sie sicher, dass der Monitor eingeschaltet ist. Es werden • Stellen Sie sicher, dass Monitor und keine Bilder...
  • Seite 45 Wenn der Hub mit einem PC verbunden ist, können diese Geräte nicht über USB-Kabel aufgeladen werden. Anbieter Gerät PID/VID Apple IPad PID_129A/VID_05AC Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8 Samsung GALAXY TabPro PID_6860/VID_04E8 GIGABYTE-Serviceinformationen Weitere Serviceinformationen finden Sie auf der offiziellen GIGABYTE- Webseite: https://www.gigabyte.com/ - 45 -...
