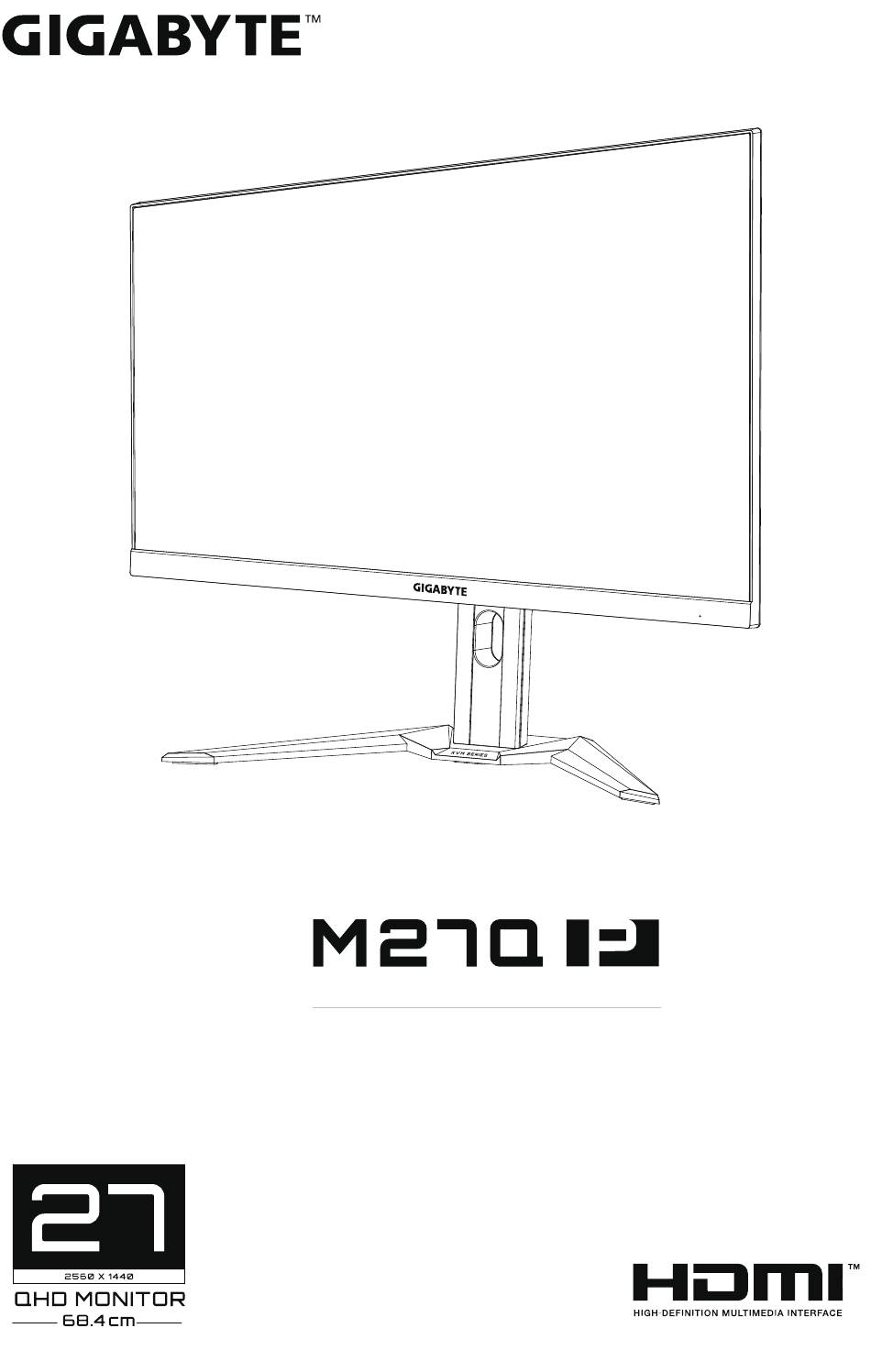

  • Seite 1 GAMING-MONITOR BEDIENUNGSANLEITUNG...

  • Seite 2: Haftungsausschluss

    Haftungsausschluss Informationen in dieser Anleitung sind durch Urheberrechtsgesetze geschützt und Eigentum von GIGABYTE. GIGABYTE könnte von Zeit zu Zeit ohne Vorankündigungen Änderungen an den technischen Daten und Funktionen und Merkmalen in dieser Anleitung vornehmen. Kein Teil dieser Anleitung darf ohne GIGABYTEs vorherige schriftliche Erlaubnis reproduziert, kopiert, übersetzt, übertragen oder in irgendeiner...

  • Seite 3: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN Sicherheitshinweise Lesen Sie vor Nutzung des Monitors folgende Sicherheitshinweise. • Verwenden Sie nur mit dem Monitor geliefertes oder vom Hersteller empfohlenes Zubehör. • Bewahren Sie den Kunststoffbeutel für das Produkt außerhalb der Reichweite von Kindern auf. • Stellen Sie vor Anschluss des Monitors an die Steckdose sicher, dass die Spannungsangaben am Netzkabel mit den Netzwerten in Ihrem Land übereinstimmen.

  • Seite 4: Maßnahmen Zur Verhinderung Von Stabilitätsgefahren

    Maßnahmen zur Verhinderung von Stabilitätsgefahren Das Produkt könnte herunterfallen und dabei schwere Verletzungen oder sogar den Tod verursachen. Dieses Produkt muss zur Verhütung von Verletzungen gemäß den Installationsanweisungen zuverlässig am Boden/ an der Wand befestigt werden. Viele Verletzungen, insbesondere von Kindern, können durch Einhaltung einfacher Vorsichtsmaßnahmen vermieden werden.

  • Seite 5: Inhaltsverzeichnis

    GIGABYTE-Serviceinformationen . . . . . . . . . . . . . . . . . . . .

  • Seite 6: Einleitung

    Gaming-Monitor Bedienungsanleitung EINLEITUNG Auspacken Öffnen Sie die obere Abdeckung der Verpackung. Beachten Sie dann das Auspacketikett an der Innenabdeckung. Legen Sie den Karton auf einen stabilen Untergrund. Beachten Sie darauf die Ausrichtung. Öffnen Sie die innere Abdeckung. Ö nungen Greifen Sie den EPS-Schaumstoff (durch die Öffnungen) und ziehen Sie ihn aus dem Karton.
  • Seite 7 Gaming-Monitor Bedienungsanleitung Entfernen Sie die transparente Verpackung, die den EPS-Schaumstoff sichert. Entfernen Sie dann die Gegenstände aus dem oberen EPS- Schaumstoff. Entfernen Sie den oberen EPS-Schaumstoff. Anschließend können Sie den Monitor aus dem unteren EPS-Schaumstoff nehmen. - 7 -...

  • Seite 8: Lieferumfang

    Die folgenden Artikel sind im Lieferumfang enthalten. Bitte wenden Sie sich an Ihren örtlichen Händler, falls etwas fehlen sollte. Monitor Monitorfuß Netzkabel HDMI-Kabel USB-Kabel DP-Kabel Multilingual Installation Guide M27Q P Kurzanleitung Garantiekarte Hinweis: Bitte bewahren Sie Karton und Verpackungsmaterialien für künftigen Transport des Monitors auf. - 8 -...

  • Seite 9: Produktübersicht

    Gaming-Monitor Bedienungsanleitung Produktübersicht Vorderansicht Betriebs-LED - 9 -...

  • Seite 10: Rückansicht

    Gaming-Monitor Bedienungsanleitung Rückansicht USB-Type-C-Port Steuertaste Kopfhöreranschluss KVM-Taste USB-Upstream-Port Netzeingang USB-3.2-Ports (x2) HDMI-Anschlüsse (x2) DisplayPort Hinweis: HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC. - 10 -...

  • Seite 11: Erste Schritte

    Gaming-Monitor Bedienungsanleitung ERSTE SCHRITTE Monitorfuß installieren Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf dem unteren EPS-Schaumstoff. Richten Sie den Monitorfuß am Abstandhalter unter dem Ständer aus. Bringen Sie dann den Fuß am Ständer an. Heben Sie den Schraubring an und drehen Sie ihn im Uhrzeigersinn, um den Monitorfuß...
  • Seite 12 Gaming-Monitor Bedienungsanleitung Heben Sie den Monitor in eine aufrechte Position und stellen Sie ihn auf einen Tisch. Entfernen Sie den kleinen EPS-Schaumstoffblock zwischen der Rückseite des Bildschirms und dem Ständer. Entfernen Sie dann die Sicherheitsplatte aus ihrem Steckplatz. Hinweis: Durch Entfernen der Sicherheitsplatte können Sie nun den Bildschirm auf die gewünschte Höhe anpassen.

  • Seite 13: Betrachtungswinkel Anpassen

    Gaming-Monitor Bedienungsanleitung Betrachtungswinkel anpassen Hinweis: Halten Sie den Monitorfuß so, dass er bei der Anpassung nicht umkippt. Neigungswinkel anpassen Neigen Sie den Bildschirm in den gewünschten Winkel nach vorne oder hinten (-5 bis 20°). 20° 5° Einstellen der Bildschirmhöhe Heben oder senken Sie den Bildschirm auf die gewünschte Höhe (0 bis 130 mm).

  • Seite 14: Wandmontagehalterung (Optional) Installieren

    Gaming-Monitor Bedienungsanleitung Wandmontagehalterung (optional) installieren Verwenden Sie nur ein VESA-kompatibles Wandmontageset (100 x 100 mm). Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf dem unteren EPS-Schaumstoff. Drücken Sie die Freigabetaste zum Lösen des Ständers vom Monitor nach oben. Entfernen Sie dann den Ständer. Bringen Sie die Montagehalterung an den Montagelöchern an der Rückseite des Monitors an.

  • Seite 15: Verbindungen Herstellen

    Gaming-Monitor Bedienungsanleitung Verbindungen herstellen HDMI-Kabel Kopfhörerkabel DisplayPort-Kabel USB-Kabel (A-Stecker zu B-Stecker) USB-Type-C-Kabel USB-Kabel - 15 -...

  • Seite 16: Gerät Verwenden

    Gaming-Monitor Bedienungsanleitung GERÄT VERWENDEN Ein-/ausschalten Eingeschaltet Verbinden Sie das Netzkabel mit einer Steckdose. Drücken Sie zum Einschalten des Monitors die Control-Taste. Die Betriebs-LED leuchtet weiß, was anzeigt, dass der Monitor einsatzbereit ist. Hinweis: Falls kein Signal anliegt, zeigt der Monitor für einige Zeit die Meldung No Signal.

  • Seite 17: Empfehlungen Zum Nutzerkomfort

    Gaming-Monitor Bedienungsanleitung Empfehlungen zum Nutzerkomfort Nachstehend finden Sie einige Tipps zur komfortablen Betrachtung Ihres Monitors: • Optimale Anzeigeabstände bei Monitoren gehen von ca. 510 bis 760 mm. • Generell sollte der Monitor so positioniert werden, dass die Oberseite des Bildschirms leicht unterhalb Ihrer Augenhöhe ist, wenn Sie bequem sitzen.

  • Seite 18: Bedienung

    Gaming-Monitor Bedienungsanleitung BEDIENUNG Schnellmenü Schnelltaste Standardmäßig wurde der Control-Taste eine spezifische Funktion zugewiesen. Hinweis: Beachten Sie zum Ändern der voreingestellten Switch” auf Seite 34. Schnelltastenfunktion den Abschnitt “Quick Gehen Sie zum Zugreifen auf die Schnelltastenfunktion wie folgt vor: Rufen Sie durch Aufwärtsbewegung der Control-Taste ( •...
  • Seite 19 Gaming-Monitor Bedienungsanleitung Rufen Sie durch Abwärtsbewegung der Control-Taste ( • ) das Menü Picture Mode auf. Wählen Sie durch Aufwärts-/ Abwärtsbewegung der Control- Taste ( ) die gewünschte Option und drücken Sie zum Bestätigen auf die Control-Taste. Rufen Sie durch Rechtsbewegung der Control-Taste ( •...

  • Seite 20: Funktionstastenhinweis

    Gaming-Monitor Bedienungsanleitung Funktionstastenhinweis Drücken Sie zur Anzeige eines Main Control. Einstellungen Spielassistent (Multi-Tasking) Beenden Ausgeschaltet Wählen Sie dann mit derControl-Taste die gewünschte Funktion und konfigurieren Sie die relevanten Einstellungen. Sobald das Main am Bildschirm erscheint, rufen Sie durch Linksbewegung der Control-Taste ( ) das KVM-Menü...
  • Seite 21 Gaming-Monitor Bedienungsanleitung Zum Umschalten auf die USB-Type-C-Eingangsquelle drücken Sie einfach die KVM-Taste oder auf die Control-Taste. Wenn jedoch kein Eingangssignal von der aktuell ausgewählten Eingangsquelle eingeht, kehrt das System zur zuvor verbundenen Eingangsquelle zurück. Hinweis: Diese Option wird deaktiviert, wenn die Funktion der KVM-Taste deaktiviert wird (KVM OFF).
  • Seite 22 Gaming-Monitor Bedienungsanleitung • KVM ON/OFF: Funktion der KVM-Taste aktivieren/deaktivieren. √ Wählen Sie ON, um die Funktion der KVM-Taste zu aktivieren. Sobald das System ein USB-Type-C-Eingangssignal erkannt hat, erscheint eine Meldung am Bildschirm. Schalten Sie mit der KVM- oder der Control-Taste zur USB-Type-C- Eingangsquelle.
  • Seite 23 Gaming-Monitor Bedienungsanleitung Game Assist Sobald das Main menü am Bildschirm erscheint, rufen Sie durch Linksbewegung der Control-Taste ( ) das Game Assist-Menü auf. • GAME INFO: Konfigurieren Sie FPS- (Egoshooter) relevante Einstellungen. √ Wählen Sie zur Bestimmung des Countdown-Timer-Modus Gaming Timer.
  • Seite 24 Gaming-Monitor Bedienungsanleitung • Crosshair: Wählen Sie den gewünschten Fadenkreuz-Typ entsprechend Ihrer Spielumgebung. Dies vereinfacht das Zielen deutlich. - 24 -...
  • Seite 25 Gaming-Monitor Bedienungsanleitung • Dashboard: Konfigurieren Sie die Dashboard-Einstellungen. ON: Zum Aktivieren der Funktion. Wählen Sie dann die am √ Bildschirm angezeigte(n) gewünschte(n) Option(en). OFF: Zum Deaktivieren der Funktion. √ Dashboard Location: Geben Sie die Position der Dashboard- √ Informationen am Bildschirm an. Sobald die Dashboard- Konfiguration abgeschlossen ist, überträgt sie Systemdaten über den USB-Port an das SOC und zeigt den Wert der ausgewählten Funktion(en) am Bildschirm an.
  • Seite 26 Gaming-Monitor Bedienungsanleitung Hinweis: Stellen Sie sicher, dass das USB-Kabel richtig an den USB- Upstream-Port des Monitors und den USB-Port Ihres Computers angeschlossen ist. • Display Alignment: Wenn die Funktion aktiviert ist, werden Ausrichtungslinien an vier Seiten des Bildschirms angezeigt. Diese bieten ein praktisches Hilfsmittel zur perfekten Ausrichtung mehrerer Monitore.

  • Seite 27: Geräteeinstellungen Konfigurieren

    Gaming-Monitor Bedienungsanleitung Geräteeinstellungen konfigurieren Sobald das Hauptmenü am Bildschirm erscheint, rufen Sie durch Aufwärtsbewegung der Control-Taste ( ) das Settings-Menü auf. Hinweis: Navigieren Sie mit der Control-Taste durch das Menü und nehmen Sie Einstellungen vor. Tastenhinweis Gaming Konfigurieren Sie die Spieleinstellungen. Element Beschreibung Aim Stabilizer...
  • Seite 28 Gaming-Monitor Bedienungsanleitung Super Zeichnet Bilder mit geringer Auflösung schärfer. Resolution Display Mode Wählen Sie das Seitenverhältnis des Bildschirms. • Full: Skalieren Sie das Eingangsbild zum Ausfüllen des Bildschirms. Ideal für Bilder mit einem Seitenverhältnis von 16:9. • Aspect: Zeigt das Eingangsbild ohne geometrische Verzerrungen, um möglichst viel des Bildschirms auszufüllen.
  • Seite 29 Gaming-Monitor Bedienungsanleitung Picture Konfigurieren Sie die Bildeinstellungen. Wählen Sie diejenige des voreingestellten Bildmodus. • Standard: Beim Bearbeiten von Dokumenten oder Durchsuchen von Webseiten. • FPS: Beim Spielen von FPS (Egoshootern). • RTS/RPG: Beim Spielen von RTS (Echtzeitstrategie) oder RPG (Rollenspielen). •...
  • Seite 30 Gaming-Monitor Bedienungsanleitung Gamma Passen Sie den Mittelwert der Luminanz an. Color Wählen Sie die Farbtemperatur. Temperature Hinweis: Wählen Sie zur Anpassung der Farbtemperatur User Define, indem Sie Rot (R), Grün (G) und Blau (B) wie gewünscht anpassen. Low Blue Light Reduzieren Sie den Anteil der Aussetzung blauen Lichts vom Bildschirm.
  • Seite 31 Gaming-Monitor Bedienungsanleitung Display Konfigurieren Sie die Anzeigeeinstellungen. Element Beschreibung Input Zum Auswählen der Eingangsquelle. Over Clock Ermöglicht dem Monitor die Anwendung einer höheren Wiederholfrequenz. RGB Range Wählen Sie eine geeignete RGB-Bereichseinstellung oder lassen Sie den Monitor diese automatisch erkennen. Hinweis: Diese Option ist nur beim HDMI-Eingang verfügbar.
  • Seite 32 Gaming-Monitor Bedienungsanleitung PIP/PBP Konfigurieren Sie Multibildeinstellungen. Element Beschreibung Deaktivieren Sie die PIP/PBP-Funktion. Teilen Sie den Bildschirm in 2 Abschnitte (Hauptfenster und Teilfenster). • Source: Ändern Sie die Eingangsquelle des Teilfensters. • PIP Size: Passen Sie die Größe des Teilfensters an. •...
  • Seite 33 Gaming-Monitor Bedienungsanleitung System Konfigurieren Sie die Systemeinstellungen. Element Beschreibung Audio Konfigurieren Sie die Audioeinstellungen. • Volume: Zum Anpassen der Lautstärke. • Mute: Stummschaltung aktivieren/deaktivieren. OSD Settings Konfigurieren Sie die Bildschirmmenüeinstellungen. • Display Time: Legen Sie fest, wie lange das Bildschirmmenü am Bildschirm angezeigt werden soll.
  • Seite 34 Gaming-Monitor Bedienungsanleitung Quick Switch Weisen Sie die Funktion der Schnelltasten zu. Verfügbare Optionen: Aim Stabilizer sync, Black Equalizer, Low Blue Light, Volume, Input, Contrast, Brightness und Picture Mode. Die Standardeinstellung der Schnelltasten ist wie folgt: Aufwärts ( ): Black Equalizer Abwärts ( ): Picture Mode Rechts (...
  • Seite 35 Gaming-Monitor Bedienungsanleitung Language Wählen Sie eine verfügbare Sprache für das Bildschirmmenü. Save Settings Nehmen Sie die individuell angepassten OSD-Konfigurationen für Setting1, Setting2 oder Setting3 vor. Element Beschreibung Save Speichern Sie die benutzerdefinierten Einstellungen. Load Zum Laden der gespeicherten Einstellungen. - 35 -...
  • Seite 36 Gaming-Monitor Bedienungsanleitung Reset all Setzen Sie den Monitor auf die Werkseinstellungen zurück. - 36 -...

  • Seite 37: Anhang

    Gaming-Monitor Bedienungsanleitung ANHANG Technische Daten Element Beschreibung Panelgröße 27 Zoll Seitenverhältnis 16:9 Auflösung 2560 x 1440 LED-Lebensdauer 30.000 Stunden Pixelabstand 0,2331 x 0,2331 Helligkeit 400 Nits (typ.) Kontrastverhältnis 1000:1 (typ.) Farbtiefe 1,07 Mrd. Farben Aktiver Anzeigebereich 596,736 (H) x 335,664 (V) Betrachtungswinkel 178°...

  • Seite 38: Unterstützte Timings

    Gaming-Monitor Bedienungsanleitung Unterstützte Timings Port Port 640x480@60Hz 640x480@60Hz 640x480@75Hz 640x480@75Hz 720x480@60Hz 720x480@60Hz 800x600@60Hz 800x600@60Hz 800x600@75Hz 800x600@75Hz 1024x768@60Hz 1024x768@60Hz 1024x768@75Hz 1024x768@75Hz 1280x720@60Hz 1280x720@60Hz 1280x720@120Hz 1280x720@120Hz HDMI 1920x1080@24Hz 1920x1080@60Hz (Type-C) 1920x1080@60Hz 1920x1080@120Hz 1920x1080@120Hz 1920x1080@144Hz 1920x1080@144Hz 2560x1440@60Hz 2560x1440@60Hz 2560x1440@120Hz 2560x1440@120Hz 2560x1440@140Hz 2560x1440@144Hz 2560x1440@165Hz 1280 x 1440@60Hz 2560x1440@170Hz(OC) (BuB-Modus)

  • Seite 39: Problemlösung

    Gaming-Monitor Bedienungsanleitung Problemlösung Problem Mögliche Lösung(en) Keine • Überprüfen Sie, ob das Stromkabel Stromversorgung ordnungsgemäß an Stromquelle und Monitor eingesteckt ist. • Stellen Sie sicher, dass Kabel und Stecker nicht beschädigt sind. • Stellen Sie sicher, dass der Monitor eingeschaltet ist.

  • Seite 40: Grundlegende Pflege

    Wenn der Hub mit einem PC verbunden ist, können diese Geräte nicht über USB-Kabel aufgeladen werden. Anbieter Gerät PID/VID Apple iPad PID_129A/VID_05AC Samsung GALAXY Tab2 10.1 PID_6860/VID_04E8 Samsung GALAXY TabPro PID_6860/VID_04E8 GIGABYTE-Serviceinformationen Weitere Serviceinformationen finden Sie auf der offiziellen GIGABYTE- Webseite: https://www.gigabyte.com/ - 40 -...

  • Seite 41: Allgemeine Beschreibung

    FLICKER-FREE Without causing eye strain and other injuries. Allgemeine Beschreibung M27Q P ist ein farbiges Aktivmatrix-Flüssigkristalldisplay mit einer Light- Emitting-Diode- (LED) Hintergrundbeleuchtung ohne LED-Treiber. Die Matrix nutzt einen Dünnschichttransistor als aktives Element. Es handelt sich um ein transmissives Display, das im normalerweise schwarzen Modus arbeitet.

  • Seite 42: Regulatory Notices

    Supplier’s Declaration of Conformity 47 CFR § 2 .1077 Compliance Information Product Name: LCD monitor Trade Name: GIGABYTE Model Number: M27Q P Responsible Party – U.S. Contact Information: G .B .T .Inc . Address: 17358 Railroad street, City Of Industry, CA91748 Tel.: 1-626-854-9338 Internet contact information: https://www.gigabyte.com...
  • Seite 43 European Union (EU) RoHS (recast) Directive 2011/65/EU & the European Commission Delegated Directive (EU) 2015/863 Statement GIGABYTE products have not intended to add and safe from hazardous substances (Cd, Pb, Hg, Cr+6, PBDE, PBB, DEHP, BBP, DBP and DIBP). The parts and components have been carefully selected to meet RoHS requirement.

  • Seite 44: European Union (Eu) Ce-Konformitätserklärung

    Gaming-Monitor Bedienungsanleitung WEEE Symbol Statement The symbol shown below is on the product or on its packaging, which indicates that this product must not be disposed of with other waste. Instead, the device should be taken to the waste collection centers for activation of the treatment, collection, recycling and disposal procedure.

  • Seite 45: Ce Declaração De Conformidade

    Gaming-Monitor Bedienungsanleitung CE declaração de conformidade Este produto com a marcação CE estão em conformidade com das seguintes Diretivas UE: Diretiva Baixa Tensão 2014/35/EU; Diretiva CEM 2014/30/EU; Diretiva Conceção Ecológica 2009/125/CE; Diretiva RSP 2011/65/UE e a declaração 2015/863. A conformidade com estas diretivas é verificada utilizando as normas europeias harmonizadas.

  • Seite 46: Δήλωση Συμμόρφωσης Εε

    Gaming-Monitor Bedienungsanleitung EK megfelel ségi nyilatkozata A termék megfelelnek az alábbi irányelvek és szabványok követelményeinek, azok a kiállításidőpontjában érvényes, aktuális változatában: EMC irányelv 2014/30/EU, Kisfeszültségű villamos berendezésekre vonatkozó irányelv2014/35/EU, Környezetbarát tervezésről szóló irányelv 2009/125/EK, RoHS irányelv 2011/65/EU és 2015/863. Δήλωση συμμόρφωσης ΕΕ Είναι...
  • Seite 47 Gaming-Monitor Bedienungsanleitung China RoHS Compliance Statement 中国《废弃电器电子产品回收处理管理条例》提示性说明 为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止 时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给 当地具有国家认可的回收处理资质的厂商进行回收处理。 环保使用期限 Environment-friendly use period 此标识指期限（十年），电子电气产品中含有的有害物 质在正常使用的条件下不会发生外泄或突变，电子电气 产品用户使用该电子电气产品不会对环境造成严重污染 或对其人身、财产造成严重损害的期限。 产品中有害物质名称及含量: 有害物质 部件名称 铅 汞 鎘 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr+6) (PBB) (PBDE) 印刷电路板及其 电子组件 液晶面板 外壳 外部信号连接头 及线材 本表格依据 SJ/T 11364 的规定编制。 This table is prepared in compliance with the requirements of SJ/T 11364 ○: 表示该有害物质在该部件所有均质材料中的含量均在...
  • Seite 48 Gaming-Monitor Bedienungsanleitung 限用物質含有情況標示聲明書: Declaration of the Presence Condition of the Restricted Substances Marking 設備名稱：液晶顯示器，型號（型式）：M27Q P Equipment name Type designation(Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 單元 鉛 汞 鎘 六價鉻 多溴聯苯 多溴二苯醚 Unit Lead Mercury Cadmium Hexavalent Polybrominated Polybrominated...
