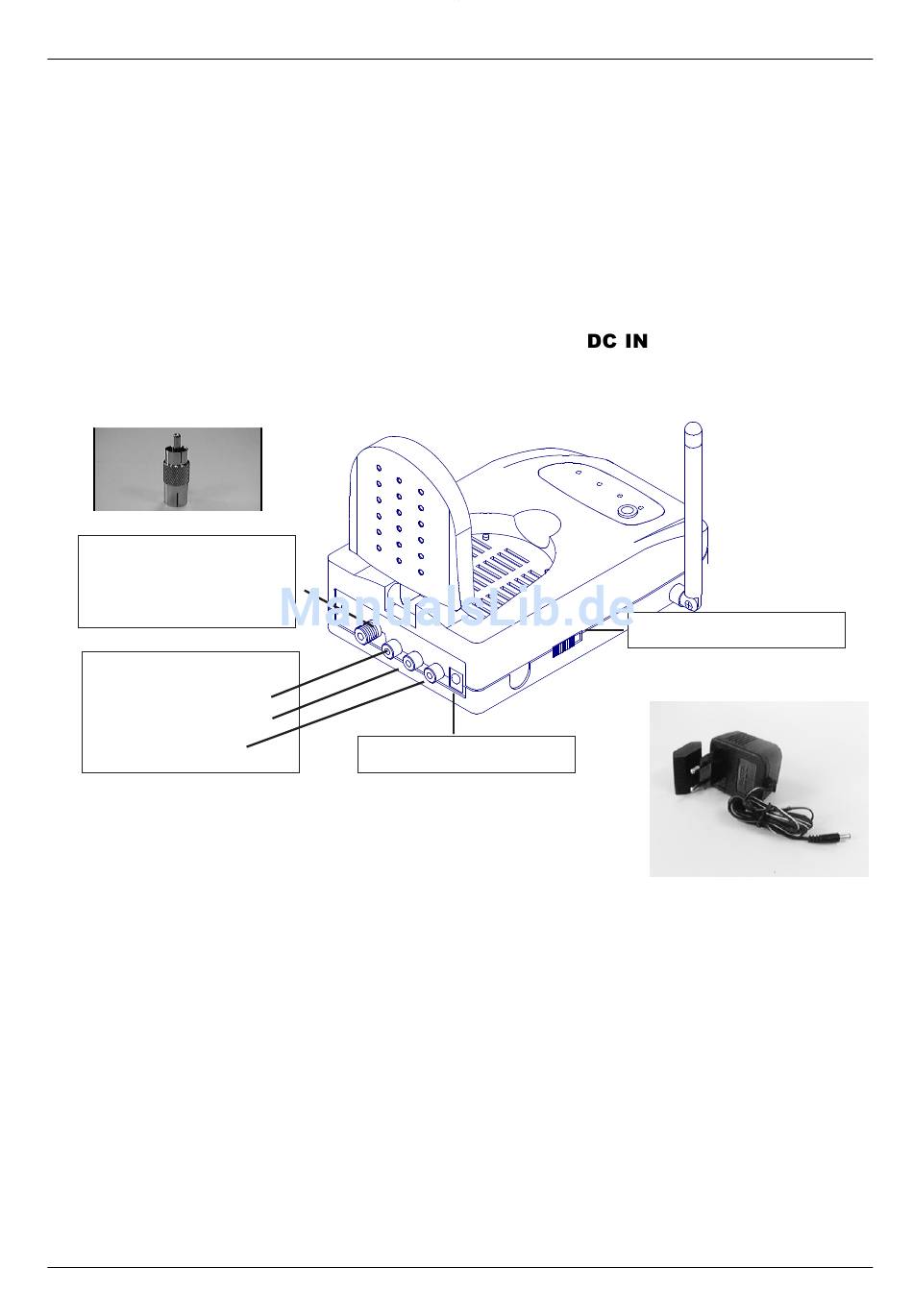

3.2 Empfänger
a)
Verbinden Sie die Cinch-Stecker des beiliegenden Adapterkabels Scart-Cinch mit der
Aufschrift Empfänger mit dem SkyFunk KabelLink Empfänger. Beachten Sie dabei,
daß Sie jeweils die Stecker mit gleicher Farbe miteinander verbinden.
Den Scart-Stecker verbinden Sie mit einer Scartbuchse Ihres Fernsehgerätes.
Sollte Ihr Fernsehgerät nicht mit einer Scartbuchse ausgestattet sein, können Sie Ihr
SkyFunk KabelLink mit Hilfe des beiliegenden HF-Anschlußkabels und "Cinch-IEC-
Adapters" an den HF-Eingang Ihres Fersehgerätes anschließen.
Ihr Fernsehgerät muß dann nur noch auf einem freien Programmplatz auf Kanal 36
programmiert werden.
b)
Nachdem Sie alle zuvor genannten Verbindungen hergestellt haben, verbinden Sie
das beiliegende Steckernetzteil (12V) mit der Buchse
dabei das Gerät am Netzschalter ausgeschaltet ist.
Cinch-IEC-Adapter
Modulatorausgang
(Kanal 36)
AV-Ausgänge
Audio links (weiß)
Audio rechts (rot)
Video (gelb)
4 Aufstellen der Geräte
4.1 Allgemein
Folgendes sollten Sie beim Aufstellen der Geräte beachten:
>
Am günstigsten liegt der Aufstellort 1-2 m über dem Boden
>
Um eine Beschädigung der Geräte durch Sturz zu vermeiden, sollten diese nur auf
ebenem Untergrund aufgestellt werden.
>
Zwischen den Geräten Sender und Empfänger sollten sich möglichst wenig störende
Objekte (z.B. Elektrogeräte) befinden.
>
Überprüfen Sie, daß beide Geräte (Sender und Empfänger) auf den gleichen Kanal
eingestellt sind.
4.2 Sender
Stellen Sie den nach 3.1 angeschlossenen Sender in der Nähe der Signalquelle auf. Falls
Sie eine weitere Videoquelle angeschlossen haben, postieren Sie den IR-Sender so, daß
das rote IR-Fenster mit dem IR-Fenster der Signalquelle Sichtkontakt hat.
DC IN (12V)
4
. Beachten Sie, daß
Netzschalter
Steckernetzteil
