Deckblatt
443277 BA Motorhacken_MH540_MH770_MH1150
BETRIEBSANLEITUNG

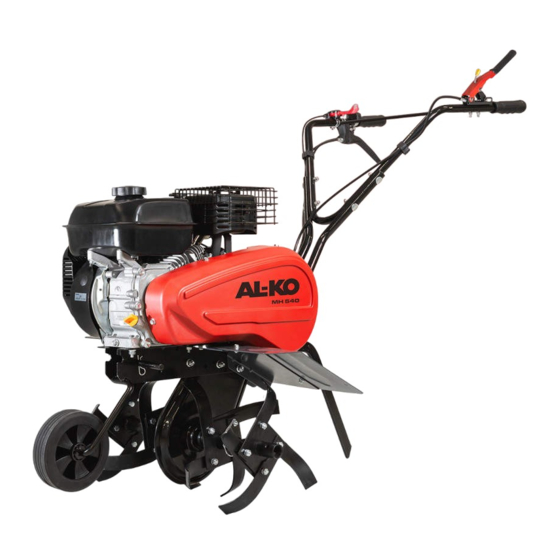

MOTORHACKE
MH540
MH770
MH1150
443277_a
DE
GB
DK
FI
FR
IT
HR
LV
LT
NL
NO
PL
RU
SE
RS
SK
SI
CZ
UA
HU
09 | 2021
