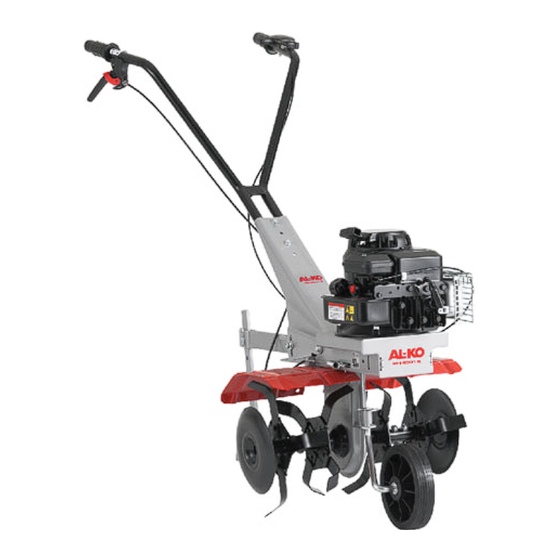

- Seite 1 Motorhacke Bedienungsanleitung Motor hoe Operating Instructions TURBOSILENT MH 50-4 R Art. Nr. 112 224...
- Seite 5 Einleitung Inhaltsverzeichnis Verehrter Kunde, Sie haben ein neues Gerät erworben. Wir bedanken uns für Ihr Vertrauen, das Sie in unsere Qualitätsprodukte setzen und wünschen Ihnen viel Freude beim Arbeiten mit Ihrem neuen Gerät. Um Einleitung eine zuverlässige Inbetriebnahme von vornherein zu gewährleisten haben wir diese Betriebsanleitung geschaffen. Einsatzbedingungen Wenn Sie die folgenden Hinweise genau beachten, wird Ihr Gerät stets zu Ihrer vollsten Zufriedenheit arbeiten und eine lange Lebensdauer besitzen.
- Seite 6 Sie deshalb stets feste Schuhe, keine Sandalen oder dergleichen. 6. Beim Fahren mittels Radsatz auf Wegen ist der Motor abzustellen und der Stillstand der Hackmesser abzuwarten. 7. Wartungs- und Reinigungsarbeiten am Gerät sowie das Verstellen des Bremsspornes oder Radsatzes dürfen nur bei stillgesetztem Motor und Stillstand des Schneidwerkzeuges erfolgen, bzw.
- Seite 7 (zuerst in den Bohrungen mit den Langlöchern). Achtung - Die Scheiben mit größerem Durchmesser müssen im Bereich der Langlöcher (4) angebracht werden. Danach die obere Konsole (10) befestigen. Schrauben (11) und Scheiben (12) verwenden. Den Bedienungsholm (5) an der Konsole (10) durch die Schrauben (6), die Federringe (7) und die Muttern (8) befestigen.
- Seite 8 die Stellung Pos. 1 bringen. Bremssporn in Pos. 1, bedeutet große Arbeitstiefe. Bremssporn in Pos. 4, bedeutet geringe Arbeitstiefe. HOLM SCHWENKBAR(Abb.12) Der Holm kann durch Lösen der Mittelschraube (A) nach rechts bzw. nach links geschwenkt werden. GETRIEBE ÖLWECHSE (nur bei warmen Motor/Getriebe) (Abb. 3) Grundsätzlich sollte alle 60 Arbeitsstunden auch das Getriebeöl gewechselt werden.
