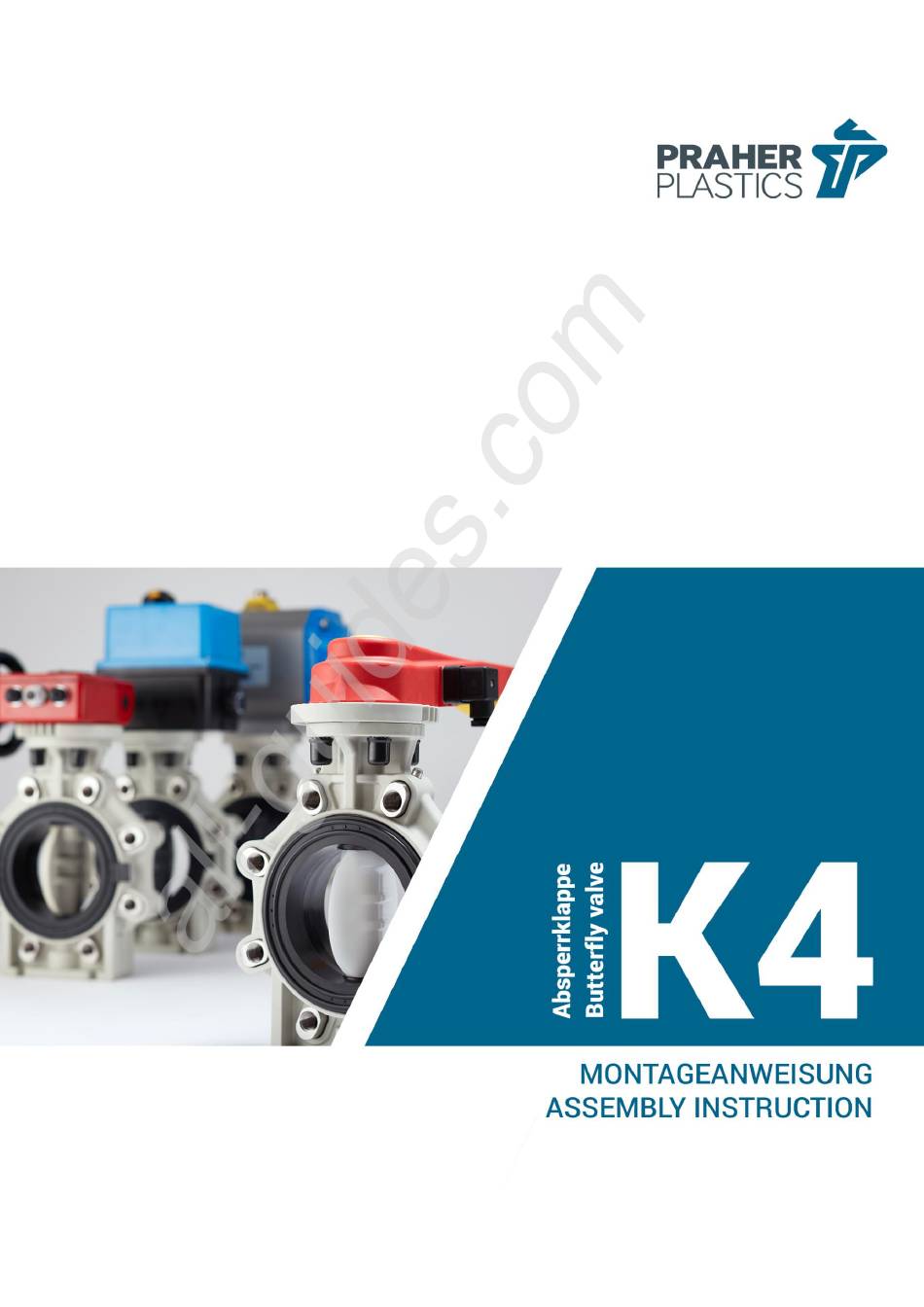

Praher Plastics K4 Montageanweisung

Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com

Kapitel

loading

Verwandte Anleitungen für Praher Plastics K4

Inhaltszusammenfassung für Praher Plastics K4

  • Seite 3: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com ABSPERRKLAPPE K4 Montageanweisung INHALT Armaturenbefestigung mittels Standfuß Montage eines Handhebels Montage eines Handgetriebes Montage eines pneumatischen Drehantriebs Montage eines elektrischen Drehantriebs Lug-Type www.praher-plastics.com...

  • Seite 4: Armaturenbefestigung Mittels Standfuß

    All manuals and user guides at all-guides.com Armaturenbefestigung mittels Standfuß a) Montageschiene b) (Beton-)Mauerwerk (Stockschraube und Dübel erforderlich) c) Platte Montage eines Handhebels 1. Beschriftungsplättchen abnehmen 2. Handgriff drücken und Handhebel mittels Nut an der Welle bzw. Feder im Hebel positionieren. ACHTUNG: Bei geschlossener Klappe muss der Pfeil am Handhebel mit der 0°- Position auf der Deckplatte übereinstimmen.
  • Seite 5 All manuals and user guides at all-guides.com Aufbau eines Handgetriebes auf die Absperrklappe DN65 bis DN125 1. Handgetriebe und Absperrklappe auf Position geschlossen stellen ACHTUNG: Gelber Pfeil steht in Richtung Achse des Handrades 2. Einsatz mit der flachen Seite nach oben in die Nut des Getriebes, die in Richtung Handrad schaut, stecken 3.
  • Seite 6 All manuals and user guides at all-guides.com Aufbau eines Handgetriebes auf die Absperrklappe DN150/DN200 1. In die Oberseite der Adapterplatte müssen zuerst die vier M10 Sechskantschrauben in die dafür vorgesehenen Sechskantausnehmungen gesteckt werden 2. Adapterplatte mit der Beschriftung F10 in Richtung Handrad ausrichten 3.

  • Seite 7: Montage Eines Pneumatischen Drehantriebs

    All manuals and user guides at all-guides.com Handgetriebe mit Stellungsrückmeldung Das Handgetriebe mit Stellungsrückmeldung wird laut Anweisung in den vorhergehenden Punkten aufgebaut. Betriebsspannung:  6A  125/250VAC Verkabelungsplan: Montage eines pneumatischen Drehantriebs ACHTUNG: Bei Absperrklappen DN150/DN200 vor Bestellung das passende Flanschbild auswählen ACHTUNG: Beim Aufbau von pneumatischen Drehantrieben auf die Absperrklappe DN150/DN200 ist darauf zu achten welche ISO- Flanschgröße benötigt wird.
  • Seite 8 All manuals and user guides at all-guides.com Positionieren der Absperrklappe mit einfach federkraftschließenden /PO-NC) , federkraftöffnenden (PO-NO) und doppeltwirkenden (PO-DA) Antrieben  Bei federkraftschließenden (PO-NC) Antrieben muss die Absperrklappe GESCHLOSSEN sein  Bei federkraftöffnenden (PO-NO) Antrieben muss die Absperrklappe OFFEN sein ...

  • Seite 9: Montage Eines Elektrischen Drehantriebs

    All manuals and user guides at all-guides.com Montage eines elektrischen Drehantriebs ACHTUNG: Bei Absperrklappen DN150/DN200 vor Bestellung das passende Flanschbild auswählen ACHTUNG: Beim Aufbau von elektrischen Drehantrieben auf die Absperrklappe DN150/DN200 ist darauf zu achten welche ISO- Flanschgröße benötigt wird. Für F07 wird eine Adapterplatte (keine Zähne) benötigt.

  • Seite 10: Lug-Type

    All manuals and user guides at all-guides.com Lug-Type Um die Dichtheit zu garantieren sind die Schrauben nach folgenden Werten anzuziehen: ACHTUNG: Einsatzwerkstoff ist INOX A4. Somit auf die Auswahl der Schrauben achten! Damit Schrauben nicht an den Stiften anstehen ist eine auf den Flansch abgestimmte Schraubenlänge zu wählen (je nach Flansch unterschiedlich).
  • Seite 11 All manuals and user guides at all-guides.com Zwischenflanschklappe Absperrklappe wird beidseitig mit Flanschen verschraubt Betriebsdruck: PN10 Einseitige Flanschdemontage Die individuelle, einseitige Demontage der Rohrleitung ist jederzeit und ohne Beeinflussung der anderen Anschlussseite möglich. Kurzzeitiger Einsatz einseitig verflanscht möglich. ACHTUNG: Druckreduktion einseitig verflanscht: ...
  • Seite 12 All manuals and user guides at all-guides.com Die von Praher Plastics Austria GmbH gelieferten Armaturen, Fittings und Rohre werden nach internationalen und nationalen Normen konstruiert und gefertigt. Die Produkte sind ausschließlich in den dafür vorgesehenen Anwendungsbereichen einzusetzen. Hierbei sind das technische Datenblatt (Druck-Temperatur-Diagramm) sowie die Bedienungsanleitung (sichere Montage, Demontage) und seitens der Kunststoffindustrie herausgegebene technische Vorschriften sowie Beständigkeitslisten unbedingt einzuhalten.
  • Seite 28 All manuals and user guides at all-guides.com Montageanleitungen ASK K4 Praher Plastics Austria GmbH Assembly instructions butterfly valve K4 Poneggenstraße 5 https://www.youtube.com/playlist?list=PL2jaAbZBnqI 4311 Schwertberg SkFEeb6b-lmihqKEb0AVhy Österreich T +43 7262 61179-0 F +43 7262 61203 sales@praherplastics.com © Praher Plastics Austria GmbH Zertifiziert nach / certified acc.
