Bedienungsanleitung
D
LAN Farbkamera, IR
Bestimmungsgemäße Verwendung
Das Produkt dient zur Überwachung mittels der integrierten Kamera. Der Betrieb er-
folgt kabelgebunden über ein 10/100MBit-Netzwerk (RJ45-Buchse). Durch die Bauart
ist das Produkt speziell geeignet zur Montage an der Raumdecke.
Das Produkt darf nicht feucht oder nass werden, es ist nur für den Betrieb in trocke-
nen, geschlossenen Innenräumen geeignet.
Die Stromversorgung der Kamera erfolgt über das mitgelieferte Steckernetzteil.
Bitte beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen ohne
deren Wissen und Einverständnis mit dieser Kamera beobachten. Beachten Sie die
Bestimmungen und Vorschriften des Landes, in dem Sie die Kamera einsetzen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produk-
tes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag
etc., verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise und technischen Daten sind unbedingt zu beachten!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• LAN Kamera
• Netzwerkkabel
• Montagematerial
• Steckernetzteil
• Mini-DVD mit Software und einer umfangreichen Bedienungsanleitung in englischer
Sprache (PDF)
• Kurzanleitung
Symbol-Erklärungen
Das Blitzsymbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag.
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb
oder Bedienung hin.
Das „Pfeil"-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschä-
den übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handha-
bung oder Nichtbeachten der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewähr-
leistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Um-
bauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es
niemals.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Betreiben
Sie es außerhalb der Reichweite von Kindern.
• Der Betrieb dieser Überwachungskamera ersetzt nicht die persönliche Auf-
sicht von Kindern oder Menschen, die besonderer Hilfe bedürfen, sondern
dient lediglich der Unterstützung dieser Aufsicht.
• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II. Als Span-
nungsquelle für das Steckernetzteil darf nur eine ordnungsgemäße Netz-
steckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Das Produkt ist nur für trockene Innenräume vorgesehen, es darf nicht
feucht oder nass werden! Es besteht die Gefahr eines lebensgefährlichen
elektrischen Schlages!
• Die Kamera darf keinen extremen Temperaturen, direktem Sonnenlicht, in-
tensiver Vibration oder schwerer mechanischer Beanspruchung ausgesetzt
werden.
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
• Stellen Sie sicher, dass die Anschlusskabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem
Fall aus bereits geringer Höhe wird es beschädigt.
• Wird die Kamera in Verbindung mit anderen Geräten benutzt (z.B. einem
Monitor), so müssen die Bedienungsanleitungen und Sicherheitshinweise
dieser Geräte ebenfalls unbedingt beachtet werden.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet
- das Gerät längere Zeit unter ungünstigen Verhältnissen gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anla-
gen und Betriebsmittel zu beachten.
• Trennen Sie die Kamera bei längerer Nichtbenutzung (z.B. Lagerung) von
der Stromversorgung.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht be-
antwortet werden, so wenden Sie sich bitte an uns oder an einen anderen
Fachmann.

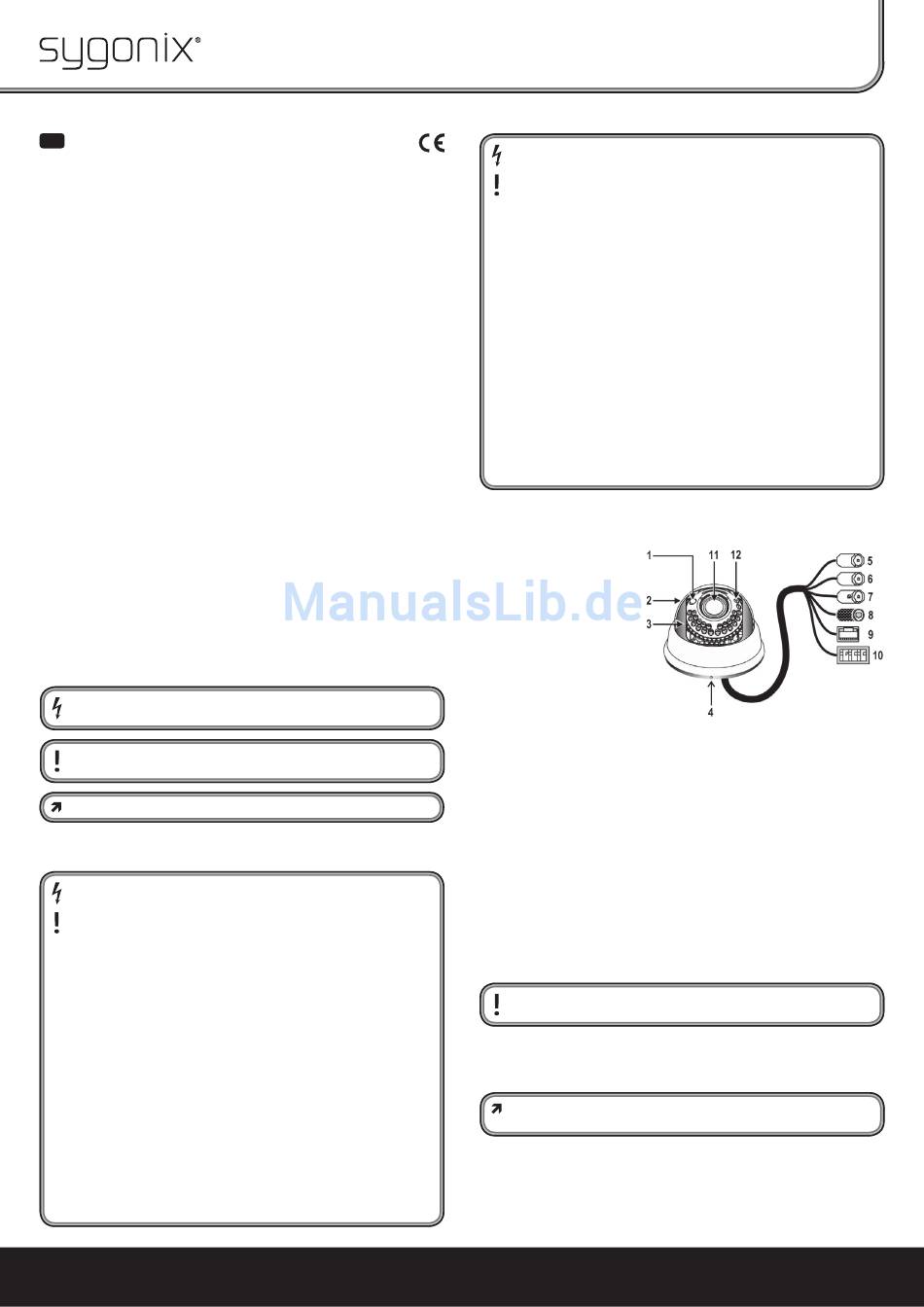

Anschlüsse und Bedienelemente
1 Helligkeitssensor
2 Transparente Abdeckung
3 Schwarze Sichtblende
4 Verriegelungsschraube
5 Audio-Eingang (rosa)
6 Audio-Ausgang (grün)
7 Video-Ausgang (BNC)
8 Niederspannungsbuchse für
Stromversorgung
9 RJ45-Buchse für
Netzwerkanschluss
10 Klemmenblock
11 Kamera
12 IR-LEDs
Montage
• Der Montageort muss sauber, trocken und staubfrei sein, außerdem darf die Monta-
ge und der Betrieb nicht in explosionsgefährdeten Bereichen erfolgen.
• Nehmen Sie die Abdeckung ab, indem Sie sie ein Stück gegen den Uhrzeigersinn
drehen.
• Für die Durchführung des Anschlusskabels mit den darin befi ndlichen Steckern ist
ein ausreichend großes Loch erforderlich. Schützen Sie die Stecker z.B. mit einer
kleinen Kunststofftüte vor dem Eindringen von Schmutz oder Staub, wenn Sie sie
durch eine Öffnung hindurchschieben.
Durch die Löcher im Boden kann die Kamera an der Raumdecke montiert werden.
Verwenden Sie je nach Untergrund geeignete Schrauben und Dübel.
Drehen Sie die Kamera im Inneren vorsichtig, damit die Schraubenlöcher zugänglich
werden. Fassen Sie dabei die Elektronik nicht an.
Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder
Leitungen beschädigt werden!
Bevor das Kameragehäuse wieder verschlossen wird, sollten Sie die Kamera zuerst
in Betrieb nehmen, damit die Kamera entsprechend ausgerichtet werden kann. Die
Kamera lässt sich drehen und auch in der Neigung einstellen. Außerdem kann eine
Scharfstellung des Objektivs vorgenommen werden.
Die Kamera sollte nicht direkt in helle Lichtquellen oder in Richtung der Sonne
gerichtet werden, da dadurch das Bild übersteuert wird.
• Nach der Inbetriebnahme und Ausrichtung der Kamera ist die Abdeckung wieder
aufzusetzen und durch eine kurz Drehung im Uhrzeigersinn zu verriegeln. Achten
Sie dabei darauf, dass die schwarze Sichtblende (3) auf der richtigen Seite liegt.
