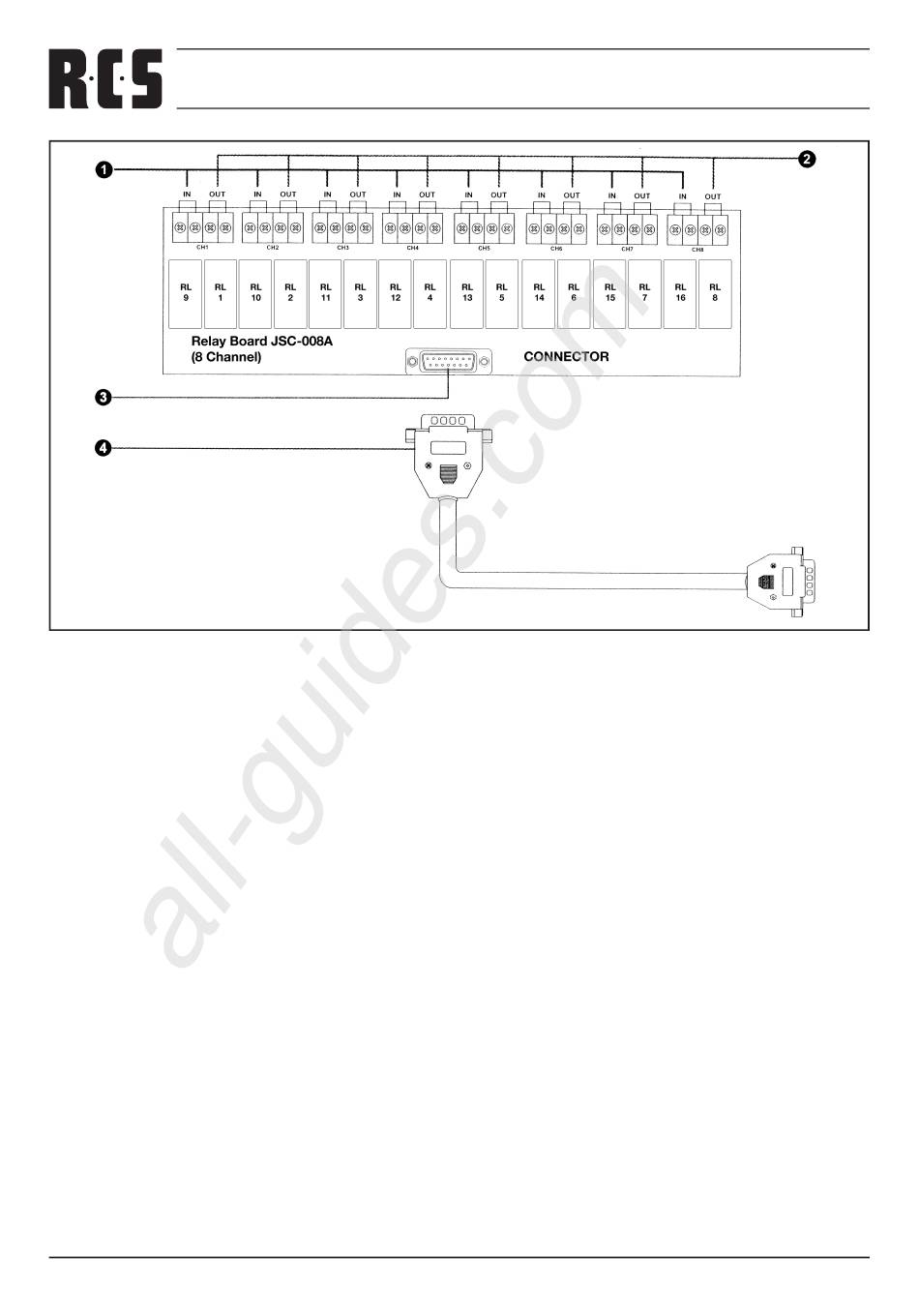

1. AMP INPUT TERMINALS
Input terminal for amplifier signal of each channel.
2. AMP OUTTPUT TERMINALS
Output terminal for amplifier signal of each channel. Also
output terminal for measured signal while measuring.
3. RELAY BOARD CONNECTORS
Connector for relay board and equipment. Connect
cable while is included in the relay board or cable in the
equipment.
4. RELAY BOARD CONNECTION CABLE
Cable which is connecting between equipment and relay
board cable length is 5m.
5. Relay Board RSC-008A
with additional relay per speakerline, which disconnects
from the 100-V output of the amplifier. (Connection only
takes place after repair of the short-circuit error!)
6
All manuals and user guides at all-guides.com
1. EINgANgSKLEMMEN
2. AUSgANgSKLEMMEN
3. ANSChLUSSBUChSE
4. ANSChLUSSKABEL
5. Relaisplatine RSC-008A
Eingangsklemmen für das Ausgangssignal der Endstufe.
Ausgangsklemme für das Verstärkersignal. Zugleich
wird über diese Klemme auch das Messsignal auf die
Lautsprecher ausgegeben.
Anschlussbuchse für das beigefügte Kabel zwischen
Relaisplatine und RSC-132A.
5m langes Kabel um die Relaisplatinen mit dem RSC-132A
zu verbinden.
mit zusätzlichem Relais pro Lautsprecherlinie, welches nach
erfolgter Messung vom 100-V Ausgang des Verstärkers
trennt. (Zuschaltung erfolgt erst wieder nach Behebung des
Kurzschlussfehlers!)
RSC-132A
