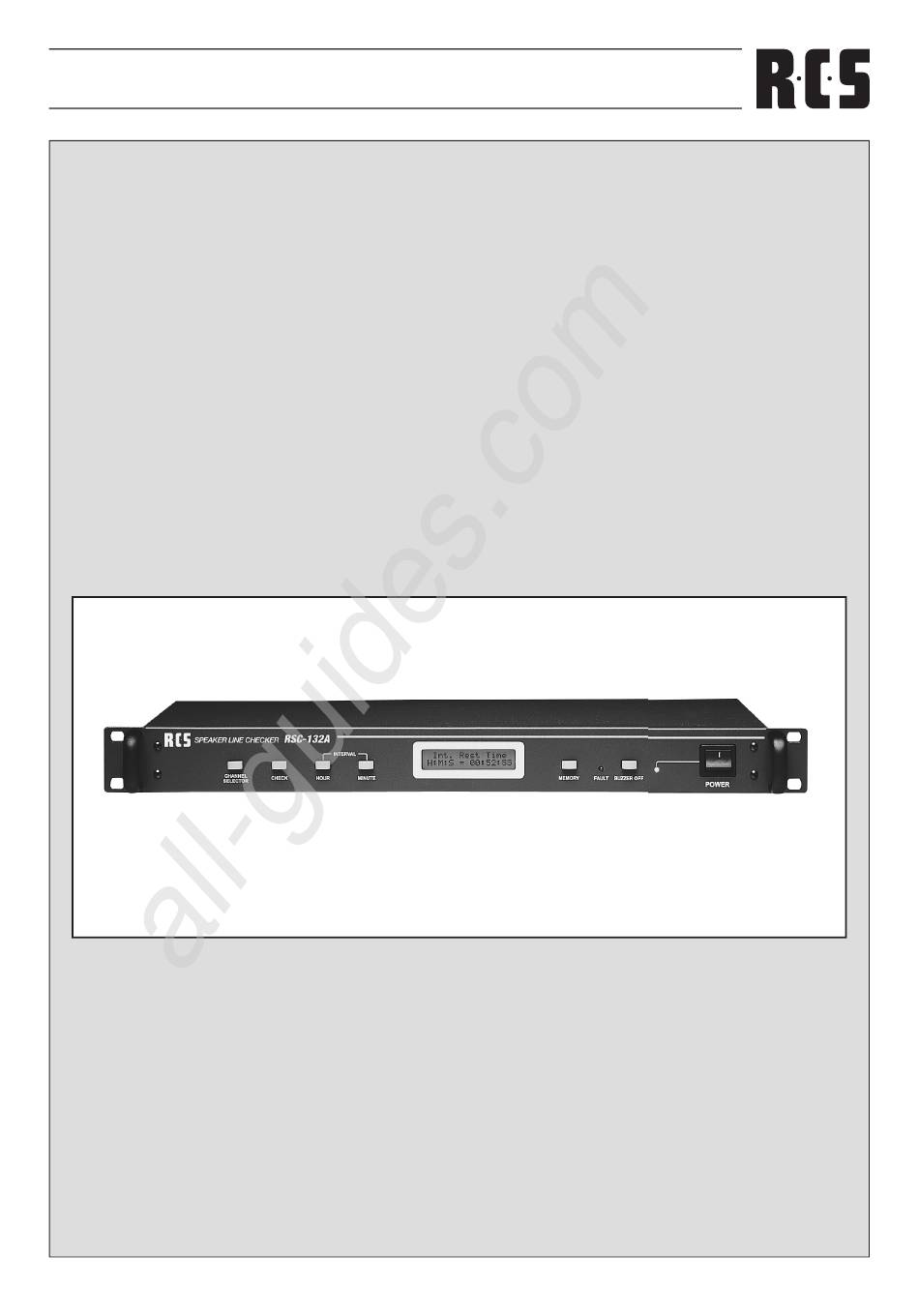

- Seite 1 All manuals and user guides at all-guides.com RSC-132A...
- Seite 2 WARTUNG NUR VON QUALIFIZIERTEM PERSONAL DURCHZUFÜHREN. SAFETY INSTRUCTIONS SIChERhEITSANwEISUNgEN Read all safety instructions before operating the RSC-132A. Lesen Sie alle Sicherheitsanweisungen bevor Sie den RSC-132A in Betrieb nehmen. 1. lnstall equipment as follow conditions. 1. Installation nach folgenden Richtlinien. • lnstall the device always on a flat and even surface • Do not install this device in a confined space such as a book shelf...
-
Seite 3: Front Panel Controls
All manuals and user guides at all-guides.com RSC-132A FRONT PANEL CONTROLS VORDERSEITE 1. ChANNEL SELECTOR BUTTON 1. ChANNEL SELECTOR TASTE Channel selector button is to check the channel you want. Die CHANNEL SELECTOR Taste dient zur Auswahl der Range of selection is up to 32 channels and channel step Linie. Beim Betätigen der Taste werden die einzelnen Linien... -
Seite 4: Memory Button
All manuals and user guides at all-guides.com RSC-132A 5. MEMORY BUTTON 5. MEMORY TASTE Each checked channel and adjusted channel can be Jede überprüfte Linie kann mit dem MEMORY-Taster wie memoried by memory button but, lt should be memoried folgt abgespeichert werden. Um die gerade überprüfte Linie together with relative functions as follows. Push channel abzuspeichern muss die MEMORY-Taste zusammen mit selector button while pushing the memory button to store der CHANNEL SELECTOR-Taste gedrückt werden. Das... -
Seite 5: Rear Panel Controls
All manuals and user guides at all-guides.com RSC-132A REAR PANEL CONTROLS RÜCKSEITE 1. AC INLET SOCKET 1. KALTgERÄTEBUChSE This is AC power cord socket. Please connect the power Buchse für Kaltgerätenetzkabel. Bitte schalten Sie immer cord after main power switch „off“. das Gerät am Netzschalter aus wenn sie das Kabel anschließen. 2. AC FUSE hOLDER 2. 230 V SIChERUNgShALTER This is AC fuse holder. - Seite 6 über diese Klemme auch das Messsignal auf die Lautsprecher ausgegeben. 3. RELAY BOARD CONNECTORS 3. ANSChLUSSBUChSE Connector for relay board and equipment. Connect Anschlussbuchse für das beigefügte Kabel zwischen cable while is included in the relay board or cable in the Relaisplatine und RSC-132A. equipment. 4. RELAY BOARD CONNECTION CABLE 4. ANSChLUSSKABEL Cable which is connecting between equipment and relay 5m langes Kabel um die Relaisplatinen mit dem RSC-132A board cable length is 5m.
- Seite 7 All manuals and user guides at all-guides.com RSC-132A lt displays on the LCD as follows when power on. Anzeige bei Inbetriebnahme des Geräts. RSC-132A Line-Checker If no record of previous fault data on the unit, it decrease time Wenn kein Fehler angezeigt wird, zeigt das Display die verblei- by second and displays automatic checking time selected by bende Zeit bis zur nächsten Messung an. user. int. Rest Time H:M:S=01:00:00 lf record of previous fault data on the unit, it displays status Wenn sich ein Fehler im Speicher befindet, wird am Display die of fault and relative channel. (Buzzer will be operated in actual Art des Fehler und der entsprechende Kanal angezeigt.
- Seite 8 All manuals and user guides at all-guides.com RSC-132A 2) Pushing the CHECK button to check. 2) Drücken Sie die "CHECK" Taste um die Messung zu starten. Ch 01 100 WATT Checking ! Then, it displays „CHECKING“ on the LCD. Am Display wird "CHECKING“ angezeigt. When finishing the CHECK, it displays detailed value on Nach Beendigung der Messung wird das Messergebnis the LCD and compare previous memory value. As a result angezeigt und mit dem letzten gespeicheren Wert verglichen. of compared value between previous one and new one, if Sollte der aktuelle Wert von dem Wert im Speicher...
- Seite 9 All manuals and user guides at all-guides.com RSC-132A 2. TIME INTERVAL 2. MESSINTERVALL lt is convenient function which is checking at all channels Das Messintervall für alle Linien lässt sich bequem vom automatically according to user‘s time setting. Time setting Benutzer individuell einstellen. Das Messintervall kann sich interval is from 1 minute still 24 hours. zwischen 1 Minute und 24 Stunden bewegen. 1) It displays basic time setting when you push „HOUR“, 1) Beim Betätigen der "HOUR" oder "MINUTE" Taste MINUTE“ button initially. erscheint im Display das eingestellte Messintervall. Time Interval 0 1 H : 0 0 M 2) Whenever pushing „Hour“ button, time interval setting...
- Seite 10 All manuals and user guides at all-guides.com RSC-132A...
-
Seite 11: Wichtige Hinweise
All manuals and user guides at all-guides.com RSC-132A INTERNAL DIP SwITChES ON ThE MOThERBOARD INTERNE DIP-SChALTER AUF DER hAUPTPLATINE SPK /RES SPK /RES Switching between impedance measurement or normal ohmic Umschaltung zwischen Impedanzmessung oder normaler resistor test. ohmscher Widerstandsmessung. wATT / IMP wATT / IMP Switching of the screen-display between Watts or impedance Umschaltung der Display-Anzeige zwischen Watt oder... - Seite 12 All manuals and user guides at all-guides.com RSC-132A Technical data RSC-132A Check range 20 - 1600 Ohm (6 W - 500 W) Check time 100 ms per circuit Check lines 8 (until 32 extendable) Power Consumption 23 W Power Source 230 V AC / 24 V DC Dimensions (W x H x D) 483 x 44 x 200 mm, 1 RU Weight 3,0 kg Electromagnetic compatibility and low-voltage guidelines: RCS leaves all devices and products, which are subject to the CE guidelines by certified test laboratories test. By the fact it is guaranteed that you may sell our devices in Germany and in the European Union domestic market without additional checks. Elektromagnetische Verträglichkeit und Niederspannungsrichtlinien: RCS läßt alle Geräte und Produkte, die den CE-Richtlinien unterliegen durch zertifizierte Prüflabors testen. Dadurch ist sichergestellt, dass Sie unsere Geräte in Deutschland und im EU-Binnenmarkt ohne zusätzliche Prüfungen verkaufen dürfen. Lieferung durch (Delivered by): RCS05.10.2007...
