RSC-132A

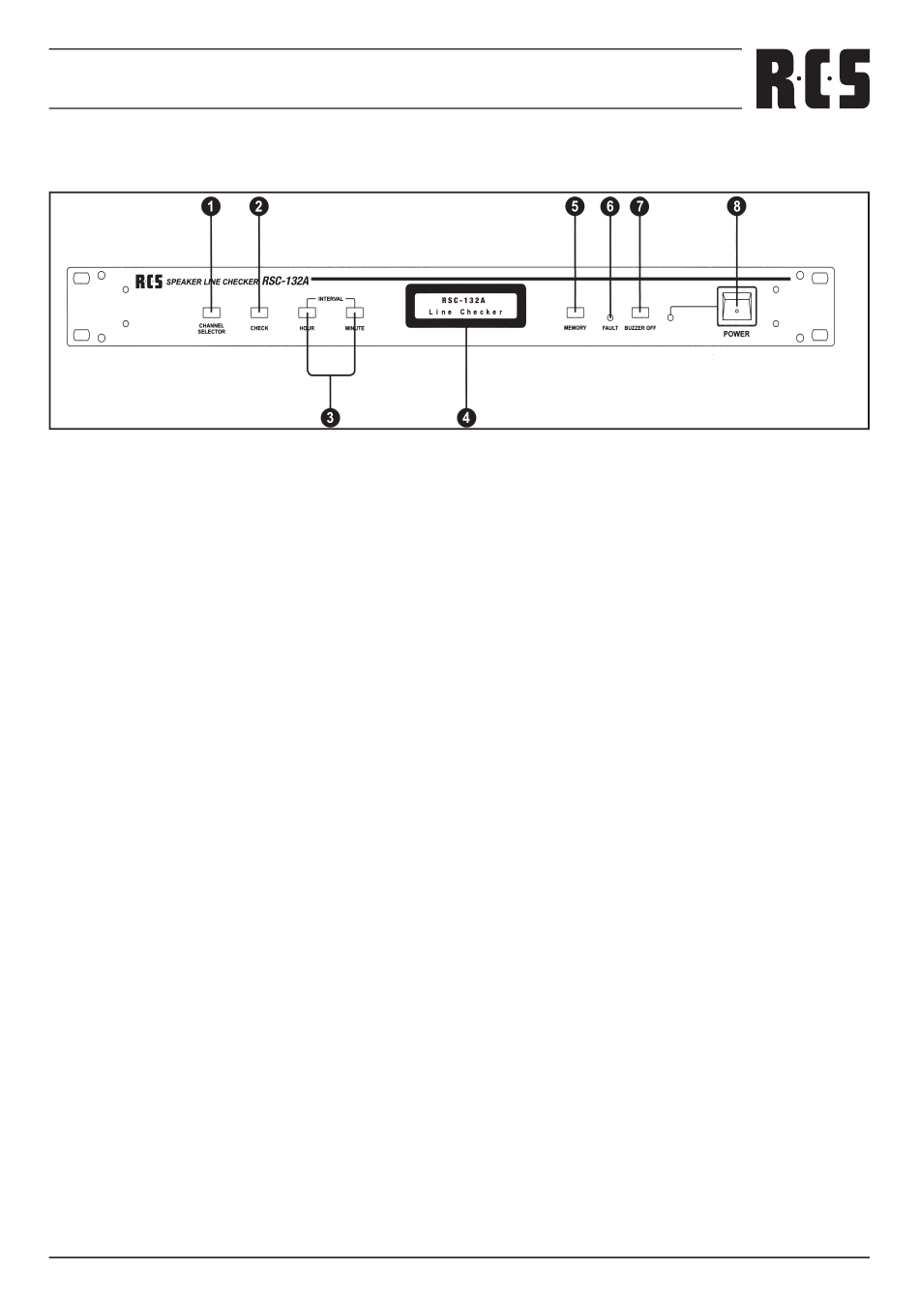

FRONT PANEL CONTROLS
1. ChANNEL SELECTOR BUTTON
Channel selector button is to check the channel you want.
Range of selection is up to 32 channels and channel step
is from one to thirty two by ranked over range and begin
one channel to thirty two channels again. If RSC-132A has
memoried channel, it will be displayed on the LCD. Pushing
the button more than one second, channel scanning will be
high speed when power on, checking operation will not act
on under non selected button.
2. ChECK BUTTON
Pushing Check button, status of channel selected is
checking and selected channel will be displayed on the LCD.
3. TIME INTERVAL SETTINg BUTTON
Setting of measurement interval which you want to have
by this key if time setting is over, the connected speaker
lines are checked automatically. Interval time adjustment
is from 1 minute to 24 hours. Factory production is set up
1 hours.
a) HOUR
Time setting is from 00 to 23 hours(total 24 hours)
pushing the key, time per hour is up to 23 hours and
begin 00 hour after 23 hours. Pushing the button more
than one second, time scanning will be high speed up
to the upper position automatically.
a) MINUTE
Minute setting is from 00 to 59 minutes. Pushing the
button, it increase one minute to the 59 minutes after
that begin 00 minute of next hour again. Pushing the
more than one second, minute scanning will be high
speed up to the upper position automatically.
4. LCD (LIQUID CRYSTAL DISPLAY)
lt displays all information of equipment as 16 characters
with two lines.
All manuals and user guides at all-guides.com
VORDERSEITE
1. ChANNEL SELECTOR TASTE
2. ChECK TASTE
3. ZEITINTERVALL TASTEN
4. LCD (LIQUID CRYSTAL DISPLAY)
Die CHANNEL SELECTOR Taste dient zur Auswahl der
Linie. Beim Betätigen der Taste werden die einzelnen Linien
durchgeschaltet. Die Auswahl erfolgt von Linie 1 bis 32
und beginnt wieder am Anfang. Wenn die Taste länger als
eine Sekunde gedrückt wird, laufen die Linien automatisch
durch.
Beim Drücken der CHECK Taste wird die zuvor
eingestellte Linie überprüft und das Ergebinis im Display
wiedergegeben.
Mit diesen beiden Tasten wird die Zeit bis zur nächsten
automatischen Messung eingestellt. Das Zeitintervall
kann von 1 Minute bis 24 Stunden eingestellt werden.
Werkseinstellung ist 1 Stunde.
1). HOUR
Dient zur Einstellung der Stunden von 00 bis 23. Beim
Betätigen zählt das Gerät nach oben und beginnt nach
23 wieder mit 00. Wenn die Taste länger als eine Sekunde
gedrückt wird, läuft die Zeit automatisch hoch.
2). MINUTE
Dient zur Einstellung der Minuten von 00 bis 59. Beim
Betätigen zählt das Gerät um eine Minute nach oben und
beginnt nach 59 wieder mit 00. Wenn die Taste länger als
eine Sekunde gedrückt wird, läuft die Zeit automatisch
hoch.
Das 16-stellige 2-Zeilen-Dispaly informiert Sie ständig über
den aktuellen Betriebsstatus.
3
