RSC-132A

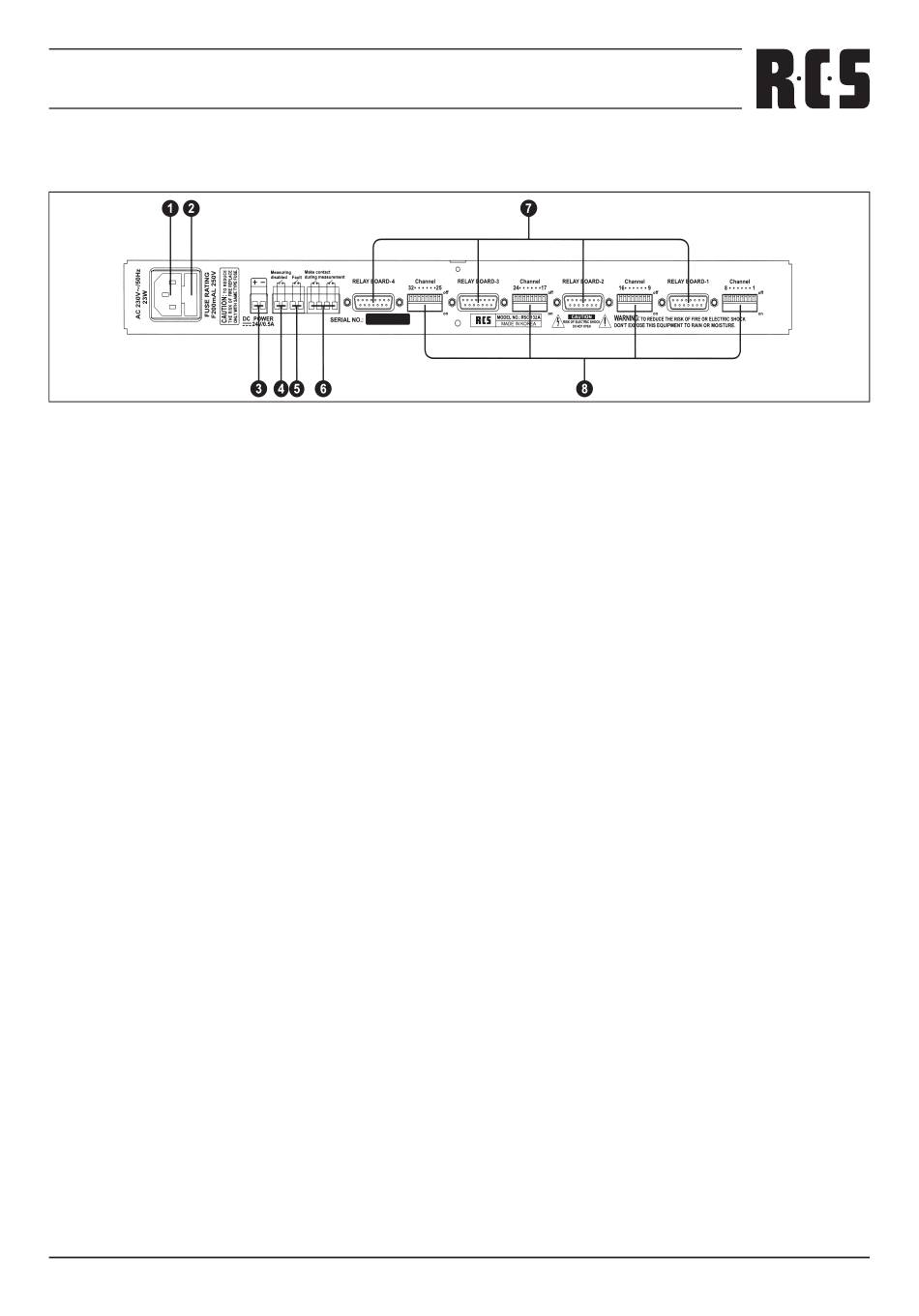

REAR PANEL CONTROLS
1. AC INLET SOCKET
This is AC power cord socket. Please connect the power
cord after main power switch „off".
2. AC FUSE hOLDER
This is AC fuse holder.
IMPORTANT NOTICE: When fuse is blown out, it should
be replaced with the same type fuse like following table,
if it continuous to blown out, stop replacing fuse and refer
servicing to qualified person.
3. DC 24 V INPUT TERMINAL
This is terminals for DC 24V battery power supply, when
unexpected AC power failure. Fuse is Built in PCB F1.
4. MEASURINg DISABLED DRY CONTACT INPUT
TERMINAL
Connection possibility of an potential-free contact for
suppressing the measurement.
5. FAULT RELAY CONTACT
1 normally-open relay contact when „fault" is measured.
(only when RSC-132A is active)
6. MAKE CONTACT DURINg MEASUREMENT
2 normally-open relay contact activated during a
measurement. (for example for bridging the volume-
control)
7. RELAY BOARD CONNECTORS
4 pcs of Relay boards are acceptable to connect as a
connector which is connecting 8 channel relay board.
8. ChANNEL ON/OFF SwITChES
This is channel ON/OFF switch which is setting of check or
not at relative channel relay board connected.
„ON" position makes checking at each channel, „0FF"
position makes no checking.
All manuals and user guides at all-guides.com
RÜCKSEITE
1. KALTgERÄTEBUChSE
2. 230 V SIChERUNgShALTER
3. DC 24 V EINgANg
4. MEASURINg DISABLED BUChSE
5. FAULT BUChSE
6. MAKE CONTACT DURINg MEASUREMENT BUChSE
7. ANSChLÜSSE FÜR DIE RELAISPLATINEN
8. ChANNEL ON/OFF SChALTER
Buchse für Kaltgerätenetzkabel. Bitte schalten Sie immer
das Gerät am Netzschalter aus wenn sie das Kabel
anschließen.
Sicherungshalter.
WICHTIGER HINWEIS: Sollte die Sicherung defekt sein,
muss die neue Sicherung die selben Werte besitzen. Bei
wiederholtem Durchbrennen setzen Sie bitte keine neue
Sicherung ein und lassen das Gerät von einer Fachwerkstatt
reparieren.
Eingang für 24 V Notstromversorgung. Die Sicherung hierfür
befindet sich im Gerät.
Potentialfreier Kontakt zur Deaktivierung der Messung. z.B.
während einer Durchsage.
Po tential fre ier Schlie ßer, w elc her im F ehl erfal l
durchschaltet.
2 potentialfreie Schließer, welche während der Messung
geschlossen werden.
Vier 15-polige Buchsen für den Anschluss der
Relaisplatinen.
Schalter zum Aktivieren der zu messenden Linie. Nur wenn
der jeweilige Schalter auf ON steht wird die Linie in der
Messung berücksichtigt.
