BETRIEB

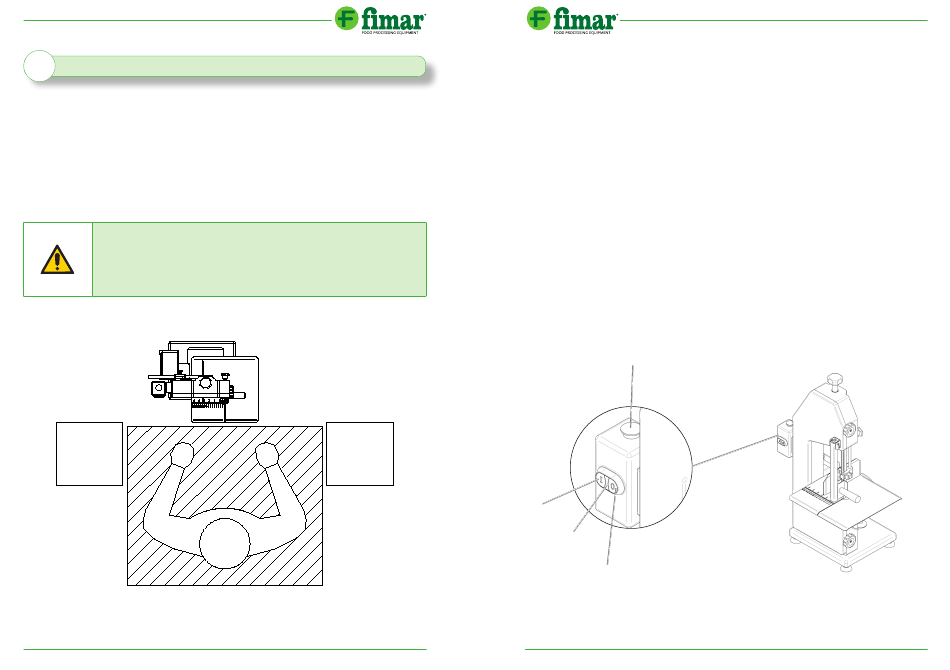

5.1 ARBEITSPLATZ
Die Maschine wurde für den Gebrauch durch einen einzigen Bediener konzipiert.
Der Arbeitsplatz für den normalen Gebrauch ist durch den schraffierten Bereich gekennzeichnet (siehe
Abbildung unten).
Dieser Platz wurde definiert, um die Maschine mit optimaler Sicht auf den Prozess bedienen und darüber
hinaus die Produkte unter optimalen Sicherheitsbedingungen laden und entladen zu können.
Damit der Bediener durch die an der Maschine vorgesehenen Sicherheiten ausreichend geschützt ist,
muss er sich immer im vorderen Teil der Maschine aufhalten.
ACHTUNG!
Zur Gewährleistung der erforderlichen Bewegungsfreiheit ohne Gefährdung durch
Stolpern oder Hinfallen dürfen in diesem Bereich keinerlei Materialien gelagert
werden.
Darüber hinaus wird daran erinnert, dass nur die befähigten Bediener die Maschine
gemäß den im Abschnitt 3.1 definierten Qualifikationen verwenden und mit ihr
arbeiten dürfen.
Behälter
zu verarbeitende
Produkte
34 KNOCHENBANDSÄGE Mod. SE 1550 / SE 1830/ SE 2020
Maschine
Behälter
verarbeitete
Produkte
Arbeitsplatz
5.2 BEDIENTAFEL
Die Bedienelemente der Maschine sind auf der im frontseitigem Teil der Maschine installierten Bedientafel
angeordnet.
Es folgt eine Beschreibung der Funktionen dieser Bedienelemente.
1. Ein-Taste
Ermöglicht, falls gedrückt, das Starten der Maschine.
2. Weiße Diagnoseleuchte
• Dauerlicht: Meldet, dass die Maschinenversorgung eingeschaltet ist, sich die Maschine in
Bewegung befindet oder startbereit ist.
• Blinklicht: Meldet, dass die Maschine im Not-Aus-Zustand gestoppt wurde, weil die bewegliche
Schutzabdeckung geöffnet oder der Not-Aus-Taster gedrückt worden ist. Erlischt automatisch,
sobald der normale Betriebszustand der Maschine wiederhergestellt worden ist. Muss nicht
rückgesetzt werden.
• Licht aus Meldet, dass die Maschinenversorgung nicht eingeschaltet ist.
3. Stopp-Taste
Ermöglicht, falls gedrückt, das Stoppen der Maschine.
4. Not-Aus-Taster
Ermöglicht, falls gedrückt, das Stoppen der Maschine im Notfall. Zum Rücksetzen des
gedrückten Not-Aus-Tasters muss er im Uhrzeigersinn gedreht werden.
4
1
2
3
KNOCHENBANDSÄGE Mod. SE 1550 / SE 1830/ SE 2020
