Quax LOFT 54F 01 00 XLXL-Serie Bauanleitung Seite 5

LOFT
54F 01 00xXL
4. Het in elkaar zetten van het babybed

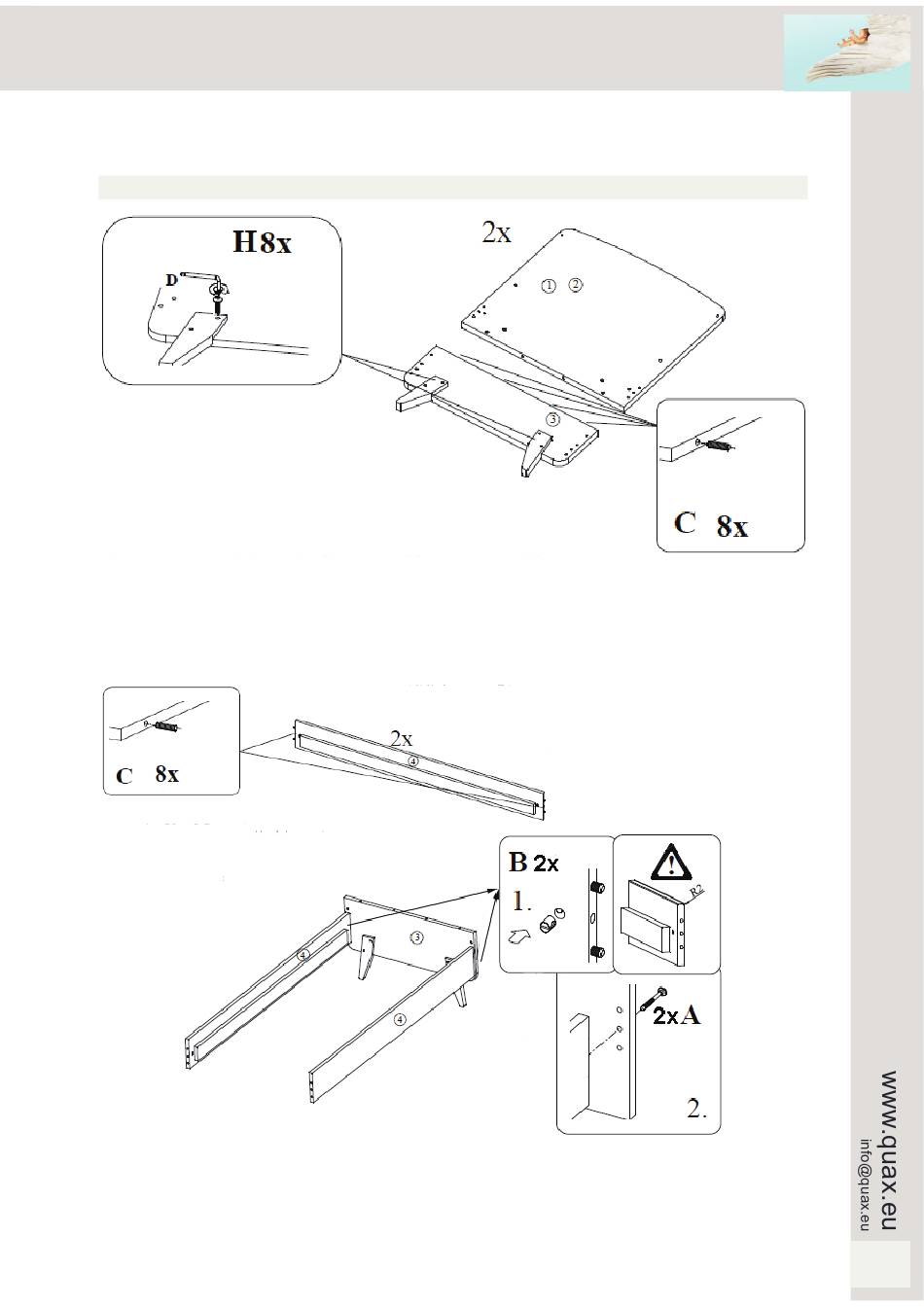

Stap 4.1 : Gebruik beide onderzijden P3, de pootjes U en V, acht bouten H en acht houten drevels C.
Plaats de pootjes (U en V) op de voorziene boringen van de onderzijden. Duw twee bouten (H) in de bor-
ingen van iedere poot en draai ze in de moeren van de onderzijden (P3). Duw vier houten drevels (C) in
de boringen bovenaan de onderzijden.
Stap 4.3 : Gebruik de onderdelen van stap 1 en 2, twee cylindrische moeren B en twee bouten A.
Druk een cylindrische moer (B) in de voorziene boring op het uiteinde van een sponde (P4). Herhaal met
de andere sponde. Druk de sponden met hun drevels in de boringen van een onderzijde (P3). Duw de
bouten (A) in de boringen aan de buitenkant van de onderzijde en schroef ze vast in de sponden.
Omvormbaar kinderbed 140x70 cm
Umwandelbares Kinderbett 140x70 cm
Lit bébé convertible 140x70 cm
Convertible baby cot 140x70 cm
Stap 4.2 : Gebruik beide sponden
P4 en acht houten drevels C.
Duw twee houten drevels (C) in de
boringen op de uiteinden van een
sponde (P4).
Quax
First dreams
®
First steps
5
