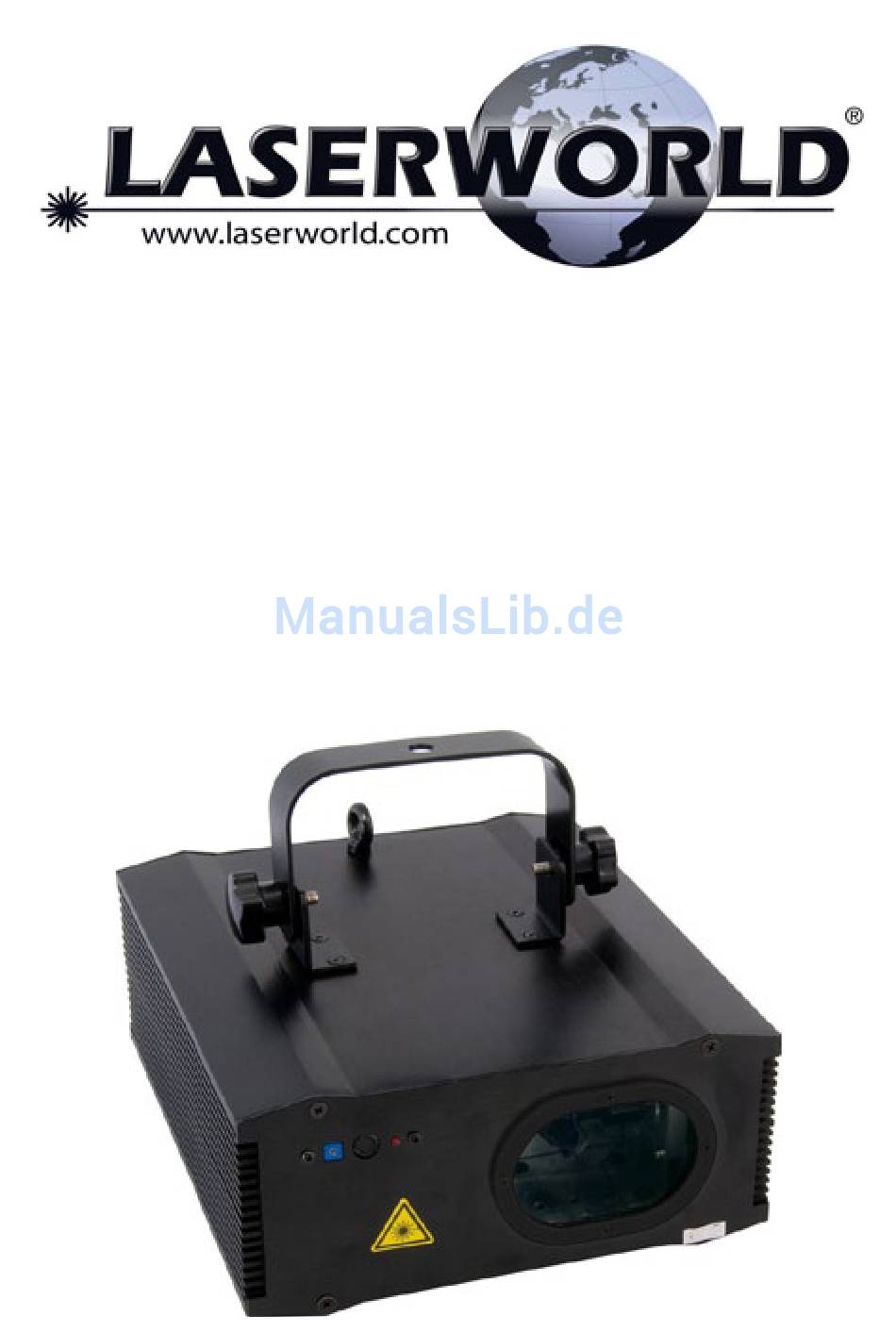

- Seite 1 Manual / Bedienungsanleitung Evolution Series ES-600B Please read this manual carefully prior to product operation! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts! English Deutsch 07/2013...
- Seite 2 Manual: Evolution Series ES-600B Legal notice: Rechtlicher Hinweis: Laserworld AG reserves the right to make Die Firma Laserworld AG behält sich das modifications to its products, attending to Recht vor, Änderungen an ihren Produkten further technical developments. These modi- vorzunehmen, die der technischen Weiter- fications do not necessarily have to be recor- entwicklung dienen.
-
Seite 3: Inhaltsverzeichnis
Manual: Evolution Series ES-600B Content: Scope of delivery & details Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 18... -
Seite 4: Scope Of Delivery & Details
Manual: Evolution Series ES-600B 1. Scope of delivery & details Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x power cable 1 x manual 2. Preliminary warning notices 1. Please use this device only according to these operating instructions. 2. -
Seite 5: Working On The Device
Manual: Evolution Series ES-600B 13. Ensure that device does not get over- 11. Never use dimmer, RC or other electroni- heated. Make sure that the device is not cally switched sockets. Whenever possib- le, do not use the laser projector together exposed to spotlights (especially moving with large appliances (especially fog ma- heads). -
Seite 6: Warnings And Other Notices On The Device
Manual: Evolution Series ES-600B improper handling, neglect of the sa- • As for troubleshooting, please check the FAQ on our website www.laserworld.com fety instructions and service notes will void the warranty. • Removal of the warranty label as well as damages to the device caused by 6. -
Seite 7: Operation
Manual: Evolution Series ES-600B 8. Operation Connect the power cable to the device and then to the mains Press ‚ON‘ to switch on your device Your device runs in auto mode: Your device runs in music mode: Control the music-sensitivity by the trim pot at the front side of the device. The LED is flashing when the device is triggered. - Seite 8 Manual: Evolution Series ES-600B Channel Value Function 0 - 63 Laser off 64 - 127 Sound mode 128 - 191 Automatic mode 192 - 255 DMX mode 0 - 255 Patterns 0 - 255 Strobe (with increasing speed) 0 - 255 vertical movement (not for all patterns) 0 - 160 movements on the Y axis...
-
Seite 9: Final Statement
We cannot inform you in case of changes of this manual. If you have any questions, please contact your dealer. For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld. Subject to change without notice. Because of the vast amount of data we cannot guarantee any correctness of given information. - Seite 10 Manual: Evolution Series ES-600B Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 10 / 18...
-
Seite 11: Lieferumfang & Hinweise
Manual: Evolution Series ES-600B 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Kaltgerätekabel zur Stromversorgung 1 x Bedienungsanleitung 2. Einleitende Warnhinweise 1. -
Seite 12: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Evolution Series ES-600B 1. Bei einer Festinstallation an Wand, Decke Steckdosen! Falls möglich benutzen Sie o.ä., sichern Sie den Laser zusätzllich mit den Laser nicht zusammen mit anderen einem Sicherheitsfangseil. Das Fangseil großen elektrischen Verbrauchern (ins- sollte mindestens dem 10-fachen Ge- besondere Nebelmaschinen) auf dersel- wicht des Geräts standhalten können. - Seite 13 • Fehlfunktionen können Netzteil von der Stromversorgung. Auch unserer Webseite wenn die Diode nicht leuchtet: Sie ist in www.laserworld.com die häufigsten Pro- Betrieb, solange das Gerät angeschaltet bleme und Lösungswege nachlesen. ist. • Durch das Entfernen des Garantielabels • Öffnen Sie das Gerät in regelmässigen erlischt jeglicher Anspruch auf Gewähr-...
-
Seite 14: Geräteanschlüsse & Bedienelemente
Manual: Evolution Series ES-600B 7. Geräteanschlüsse & Bedienelemente An-/Ausschalter Interlock LED Signal DMX Adressierung Anschluss für die Stromversorgung Lüfter Eingang Ausgang 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Drücken Sie den Anschalter auf „ON“ um Ihr Gerät einzuschalten Ihr Gerät befindet sich im Auto Modus: Ihr Gerät befindet sich im Musik Modus: Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der... - Seite 15 Manual: Evolution Series ES-600B Verbinden Sie das Gerät mit einem DMX Steuerpult um den Laser zu bedienen. Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Geräte- rückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen. Bestimmen Sie eine Nummer, indem Sie die vorangehende Nummer mit 2 multiplizieren: Switch Nummer...
- Seite 16 Manual: Evolution Series ES-600B Channel Value Function > 200 Reset; dazu kurz über 200 gehen 0 - 255 Rotation X (Breite) 0 - 150 s.o., statisch 151 - 255 s.o., automatisch 0 - 255 Rotation Y (Höhe): analog zu Kanal 10 0 - 255 Rotation Z 0 - 180...
-
Seite 17: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 18 Manual: Evolution Series ES-600B Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green), diode (red/blue) Laserquellen: DPSS (grün), Diode (rot/blau) Sources laser: DPSS (verde), diode (rouge/bleu) Laser class: Laserklasse: Classe laser high-speed stepper motors, 3-8kpps, Scanner: high-speed Schrittmotoren, 3-8kpps moteurs pas à...
