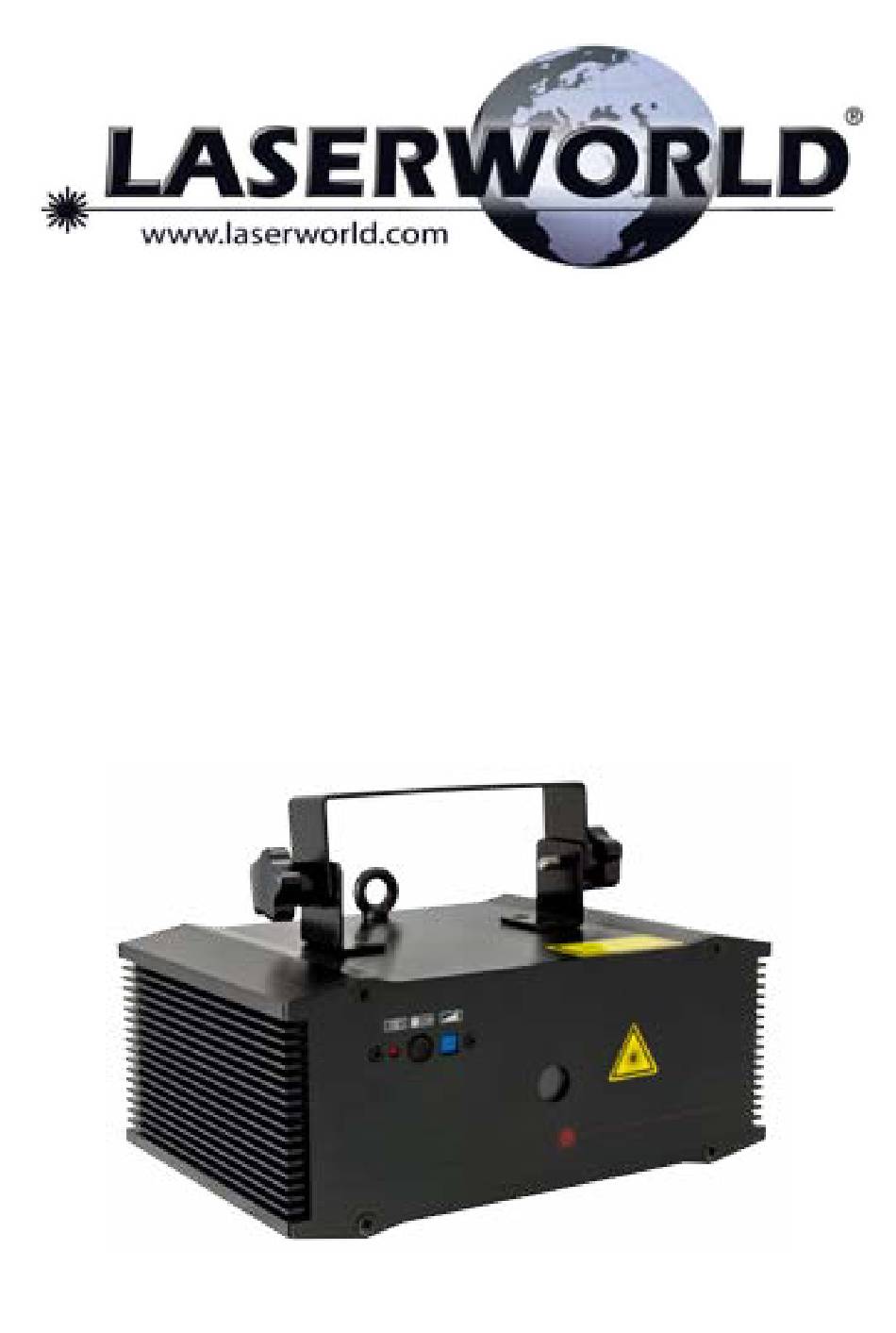

- Seite 1 Manual / Bedienungsanleitung Evolution Series ES-180S RGY 3D Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! English Deutsch 04/2014...
- Seite 2 Manual: Evolution Series ES-180S RGY 3D Legal notice: Rechtlicher Hinweis: Thank you for purchasing this Laserworld Die Firma Laserworld (Switzerland) AG behält product. Due to continual product develop- sich das Recht vor, Änderungen an ihren Pro- ments and technical improvements, Laser-...
-
Seite 3: Inhaltsverzeichnis
Manual: Evolution Series ES-180S RGY 3D Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 22... -
Seite 4: Product And Package Contents
Manual: Evolution Series ES-180S RGY 3D 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x manual 1 x power cable 2 x key 2. Preliminary warning notices 1. -
Seite 5: Working On The Device
Manual: Evolution Series ES-180S RGY 3D on immediately. Condensation (or any place the device on any warm or heat ra- diating surface. Especially the ventilati- moisture/water formed) may damage on openings must not be covered! device. 11. Never use dimmer, RC or other electroni- 13. -
Seite 6: Warnings And Other Notices On The Device
As for troubleshooting, please check the • If there are traces of fog fluid in the pro- FAQ on our website www.laserworld.com jector, clean it and change the position of • Removal of the warranty label as well the fog machine. -
Seite 7: Operation
Manual: Evolution Series ES-180S RGY 3D DMX address LED signal power switch DMX in DMX out connection for power supply Key switch 8. Operation Connect the power cable to the device and then to the mains Use the supplied key to turn on the key switch Press „ON“... - Seite 8 Manual: Evolution Series ES-180S RGY 3D Connect a DMX controller to operate the laser. Use the switches 1 - 9 to set the DMX address of the laser. Each switch represents a num- ber. To define a number use the preceding number and multiply it by 2: Switch Number 1 Mode Switch...
- Seite 9 Manual: Evolution Series ES-180S RGY 3D Channel Value Function Horizontal cross mirroring 0 - 150 manual mirroring 151 - 255 automatic mirroring with increasing speed Rotation 0 - 180 manual CW rotation 181 - 217 automatic CW rotation with increasing speed 218 - 255 automatic CC rotation with increasing speed 0 - 63...
- Seite 10 Manual: Evolution Series ES-180S RGY 3D To use the Daisy Chain Setting, connect both (or more) projectors with (a) DMX cable(s) through DMX out and DMX in. The first laser projector in the row is the master projec- tor. If the Daisy Chain Setting is active, the following projector(s) display(s) the same patterns etc.
-
Seite 11: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Seite 12 Manual: Evolution Series ES-180S RGY 3D Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 12 / 22...
-
Seite 13: Lieferumfang & Hinweise
Manual: Evolution Series ES-180S RGY 3D 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Bedienungsanleitung 1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel 2. -
Seite 14: Sicherheitshinweise Für Arbeiten Am Gerät
Erlöschen des • Beim Transport des Lasers jegliche Gewährleistungsanspruchs. Erschütterung vermeiden. Bitte das Pro- • Das Gerät nicht schnell hintereinander dukt bestmöglich schützen. Laserworld Ein- und Ausstecken/-schalten, da dies bietet entsprechendes Equipment an. page 14 / 22... - Seite 15 Sie es vor Nässe, Regen und unserer Webseite Spritzwasser. www.laserworld.com die häufigsten Pro- • Schalten Sie das Gerät aus, wenn es nicht bleme und Lösungswege nachlesen. benutzt wird. Trennen Sie hierzu das • Durch das Entfernen des Garantiela- Netzteil von der Stromversorgung.
-
Seite 16: Geräteanschlüsse & Bedienelemente
Manual: Evolution Series ES-180S RGY 3D 7. Geräteanschlüsse & Bedienelemente LED Signal Laseraustritts- fenster Mikrofon Regulator für die Mikrofonsensitivität DMX Adressieurng LED Signal An- / Ausschalter DMX Eingang DMX Ausgang Anschluss für die Stromversorgung Lüfter Schlüsselschlater 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Als nächstes muss der Schlüsselschalter über den mitgelieferten Schlüssel auf „ON“... - Seite 17 Manual: Evolution Series ES-180S RGY 3D Ihr Gerät befindet sich im Auto Modus: Ihr Gerät befindet sich im Musik Modus: Steuern Sie die Sensitivität des integrierten Mikrofons über den Drehregler auf der Gerätevorderseite. Wenn das Gerät auf Geräusche reagiert, wird dies durch das Blinken der LED angezeigt.
- Seite 18 Manual: Evolution Series ES-180S RGY 3D Kanal Wert Funktion 0 - 64 Laser aus 65 - 127 Musikmodus 128 - 191 Automatikmodus 192 - 255 DMX Modus 0 - 167 Musterauswahl 168 - 255 Animation 0 - 255 Blinkende Muster mit steigender Geschwindig- keit Horizontale Bewegung 0 - 167...
- Seite 19 Manual: Evolution Series ES-180S RGY 3D Kanal Wert Funktion Drehung 0 - 180 manuelle Drehung im Uhrzeigersinn 181 - 217 automatische Drehung im Uhrzeigersinn mit ansteigender Geschwindigkeit 218 - 255 automatische Drehung gegen den Uhrzeiger- sinn mit ansteigender Geschwindigkeit 0 - 63 kein Effekt 64 - 127 Punkt-Linien-Effekt...
- Seite 20 Manual: Evolution Series ES-180S RGY 3D Um die Daisy Chain Funktion nutzen zu können, müssen die beiden (oder mehrere) Projektoren über DMX Kabel und den DMX Aus- bzw. Eingang miteinander verbunden werden. Der erste Projektor in der Reihe dient als Mastersystem. Ist die Daisy Chain Funktion aktiv, geben die dem Master folgenden Projektoren dieselben Muster usw.
-
Seite 21: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 22 Manual: Evolution Series ES-180S RGY 3D Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green), diode (red) Laserquellen: DPSS (grün), Diode (rot) Sources laser: DPSS (vert), diode (rouge) Laser class: Laserklasse: Classe laser Scanner: Galvo System 30kpps@4°, Diffraction grating Scan angle: Strahlauslenkung: +/- 40°...
