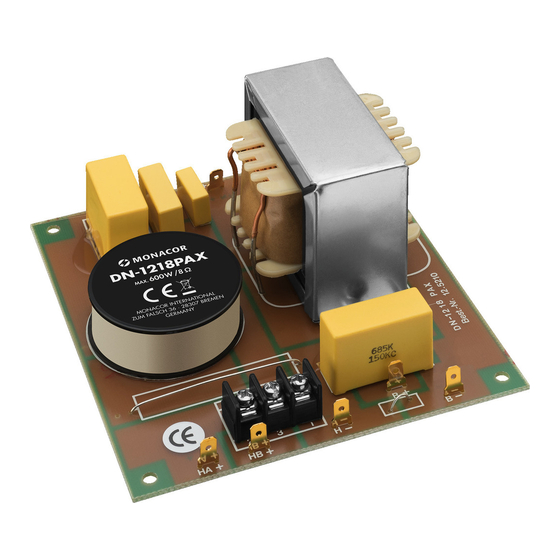

Monacor DN-1218PAX Anleitung

DN-1218PAX
Bestell-Nr. 12.5210
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
2-Wege-Frequenzweiche
für Lautsprecherboxen
Diese Anleitung richtet sich an Selbst-
bau-Amateure von Lautsprecherboxen mit
entsprechenden Grundkenntnissen. Bitte
lesen Sie die Anleitung vor dem Betrieb
gründlich durch und heben Sie sie für ein
späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese Frequenzweiche ist für den Aufbau einer
2-Wege-Lautsprecherbox mit einer Belast-
barkeit von bis zu 600 W konzipiert. Ihre Fil-
tereigenschaften sind speziell für 30-cm- und
38-cm-PA-Basslautsprecher ausgelegt.
2 Wichtige Hinweise
für den Gebrauch
Die Frequenzweiche entspricht allen relevan-
ten Richtlinien der EU und trägt deshalb das
-Zeichen.
•
Die Frequenzweiche ist nur zur Verwendung
im Innenbereich geeignet. Schützen Sie sie
vor Tropf- und Spritzwasser und vor hoher
Luftfeuchtigkeit. Der zulässige Einsatztempe-
raturbereich beträgt 0 – 40 °C.
L 1
2m2
C 1
Bass
6µ8
B
150 V 8 Ω
MKT
J1
➀
50 100 200
20 50 100
➁
ELECTRONICS FOR SPECIALISTS
•
Verwenden Sie zum Reinigen nur einen tro-
ckenen, weichen Pinsel, auf keinen Fall Was-
ser oder Chemikalien.
•
Wird die Frequenzweiche zweckentfremdet,
falsch angeschlossen, überlastet oder nicht
fachgerecht repariert, kann keine Haftung
für daraus resultierende Sach- oder Per-
sonenschäden und keine Garantie für die
Weiche übernommen werden.
Soll die Frequenzweiche endgültig
aus dem Betrieb genommen werden,
übergeben Sie sie zur umweltgerech-
ten Entsorgung einem örtlichen Recy-
clingbetrieb.
3 Anschluss
1) Die Lautsprecher an die Frequenzweiche an-
schließen (Abb. 3 und 4).
B+ und B− = Basslautsprecher
HB+ und H− = Hochtöner
HA+ und H− = Hochtöner, wenn ein
Die richtige Polung des Hochtöners hängt
von den verwendeten Lautsprechern sowie
von ihrer Anordnung in der Box ab und
muss durch Probieren ermittelt werden.
2) Die Stifte IN dienen als Signaleingang.
C 2
3 µ/150V
C 4
MKT
0µ47
150 V
C 3
MKT
10 µ/150V
MKT
3
HB +
High
L 2
H
0m27 8 Ω
H –
Rx
500 1k 2k 5k
500 1k 2k 5k
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright by MONACOR INTERNATIONAL. All rights reserved.
©
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
L-Regler verwendet wird
(Kap. 3.1)
L-PAD
2
HA +
1
10k 20k
10k 20k Hz
ELECTRONICS
3.1 Anschluss eines L-Reglers
Um die Lautstärke des Hochtöners optimal an
die Lautstärke des Basslautsprechers anzupas-
sen, kann ein sogenannter L-Regler eingesetzt
werden (z. B. ein L-Regler aus der Modellserie
AT-62... von MONACOR). Dazu ist die An-
schlussleiste L-PAD vorgesehen. Der Anschluss
ist in der Abbildung 4 dargestellt.
4 Technische Daten
Eingangsbelastbarkeit: . .max. 600 W
Nennimpedanz: . . . . . . .8 Ω
Trennfrequenz: . . . . . . . .2500 Hz
Tiefpass: . . . . . . . . . . . .12 dB /Oktave
Hochpass: . . . . . . . . . . .18 dB /Oktave
Abmessungen: . . . . . . . .120 × 60 × 132 mm
Gewicht: . . . . . . . . . . . . .1,1 kg
Änderungen vorbehalten.
C 3 C 2 C 4
DN-1218PAX
Best.-Nr. 12.5210
600 W
MAX
8 Ω
L 2
R
X
L-PAD
➂
2 3 1
HA + HB + H –
High
L-PAD
2 3 1
➃
HA + HB + H –
3
2
1
High
AT-62...
