Elektrischer Anschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Der elektrische Anschluss des Adapters kann nach umseiti-
gem Anschlussplan erfolgen (siehe Abb. 4).
Verbindungsmöglichkeiten
Der BAline MIO Sensor Adapter wird über ein 24 V DC
Netzteil mit Spannung versorgt.
Inbetriebnahme
Nach Abschluss der Montagearbeiten und dem Anlegen
der Versorgungsspannung ist das Gerät betriebsbereit.
Funktion
An den BAline MIO Sensor Adapter können maximal zwei
passive Sensoren von folgenden Typen angeschlossen
werden:
Pt1000,
Halbleitersensor (LM335),
NTC10k (mit B = 3694).
Je nach verwendetem Sensortyp muss der BAline MIO
Sensor Adapter manuell konfiguriert werden (siehe Tabelle
Abb. 2)
Bedienung*
Sensortyp
S1
Pt1000
LM335
NTC10k

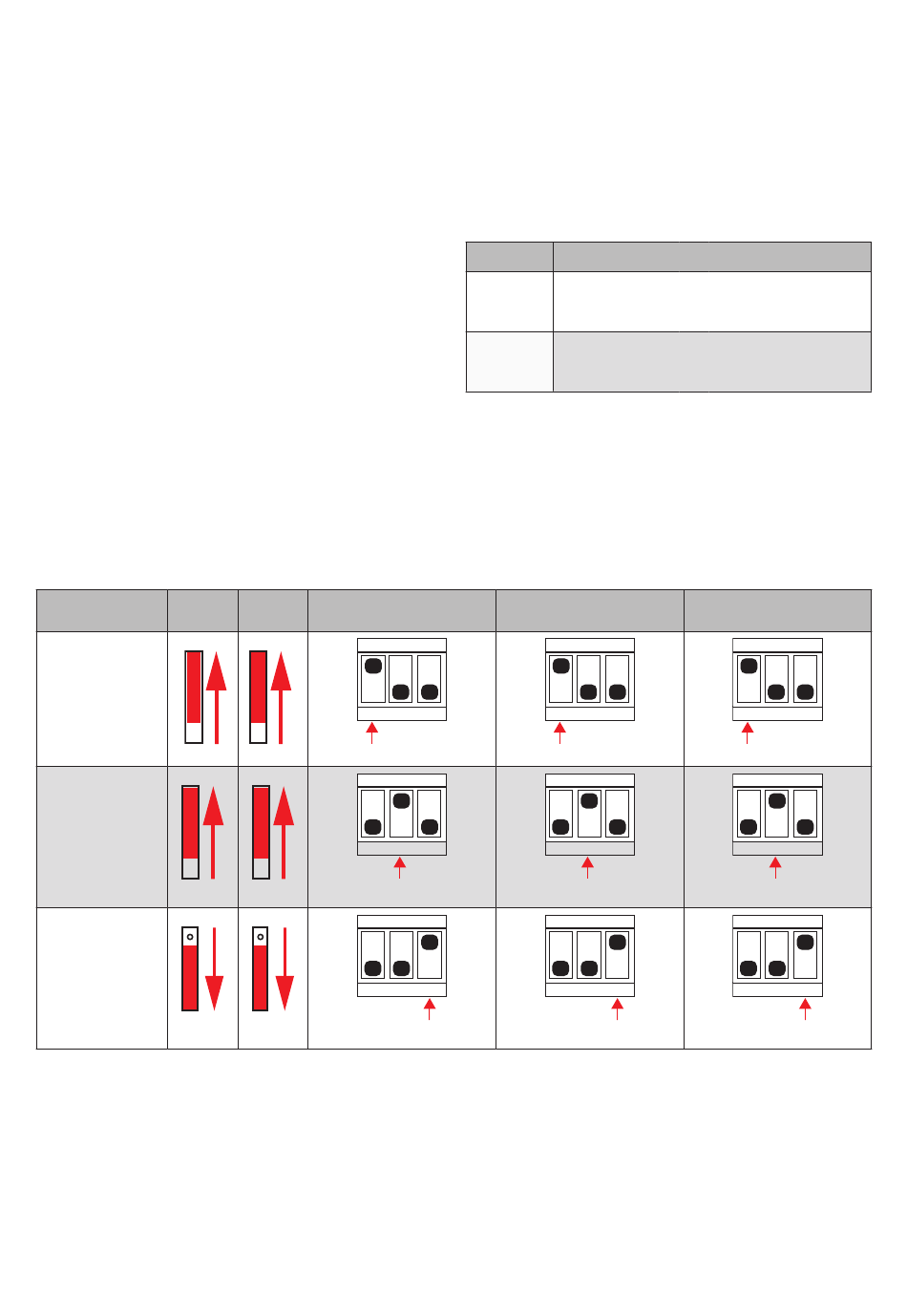

Abb. 2
Konfiguration der Kodierschalter
*(Einstellung über BAline Studio (NTC10k über look up 1000)
2
Technische Änderungen behalten wir uns vor
S2
S3-ON
ON
1
3
2
ON
1
2
3
ON
1
2
3
Das analoge Temperatursignal an den Ausgangsklem-
men muss anschließend an ein IO-Modul angeschlossen
werden.
Der Sensoradapter stellt zwei Klemmstellen für 4-20 mA
Signale zur Verfügung. Der BAline MIO Sensor Adapter
wandelt dieses Signal in ein 0-10V Ausgangssignal.
Durch das Umlegen von Kodierschaltern (S1, S2, S3, S4
und S5) auf der Baugruppe können die Einstellungen für
den jeweiligen Sensortyp vorgenommen werden.
Verwenden Sie zur Einstellung nur geeignete Hilfsmittel.
Parameter:
Sensortyp
Temperatur
-6°C
Pt1000
+
LM335
50°C
-6°C
NTC10k
50°C
S4-ON
ON
1
3
2
ON
1
2
3
ON
1
2
3
Spannung
=
0 V
=
10 V
=
10 V
=
0 V
S5-ON
ON
1
3
2
ON
1
2
3
ON
1
2
3
warema_2045749_alhb_de_v0•2021-10-01
