Motor 1
M
24 V DC
Achtung!
Versorgungsspannung
muss SELV- Spannung
2 x 0,75 mm ²
nach VDE 0700-1 bzw.
DIN EN 60335-1 sein!
Versorgungsleitung
24 V DC SELV
Legende
zu anderen
Aktoren:
F1
In+ = P
5,0 AT H
In5 = V1
In6 = V2
In7 = V3
In8 = V4
Modbus
In1 1.1 = E1.1
Schaltaktor 4MDC
In1 1.2 = E1.2
...
Bus A
Bus B
0 V
vom vorherigen
Busteilnehmer
Alle Tasterleitungen
JY(St)Y 2×2×0,8 mm
Beispiel:
Max. Leitungslänge
Taster Motor 1
200 m bei störsicherer
Verlegung, paarweise
verdrillte Leitung
verwenden.
Alle Busleitungen
JY(St)Y 4×2×0,8 mm

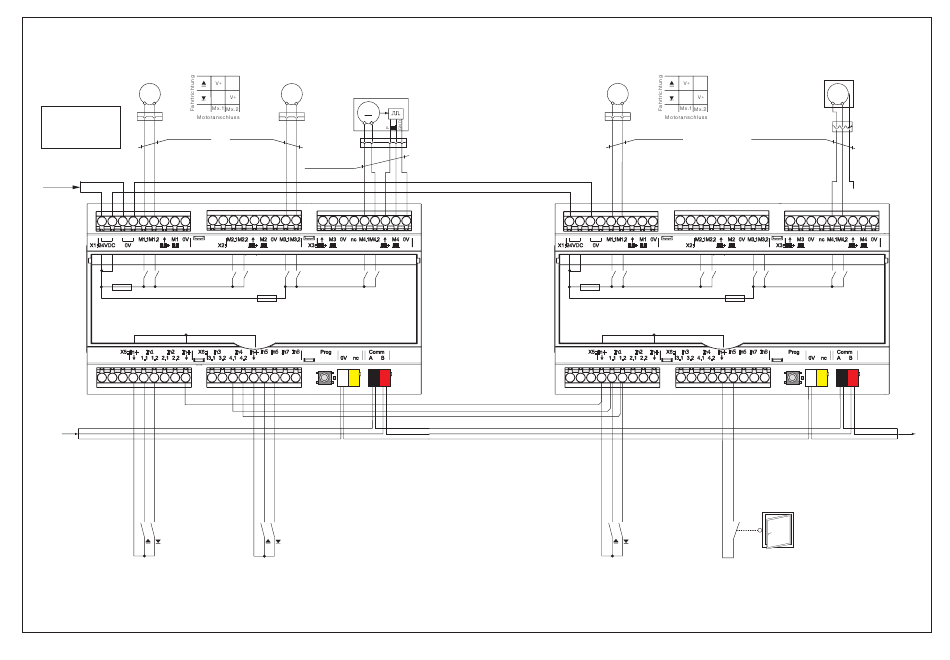

Abb. 3
Anschlussbeispiel WAREMA Modbus Schaltaktor 4MDC
warema_2031124_alhb_de_v1••2021-08-01
Motor 2
Motor 3
0 V
Anschlussbeispiel
M
Motor mit Inkrementalgeber
24 V DC
0 V
M
2 x 0,75 mm ²
LIHH 5x0,25 mm
2
F2
5,0 AT H
Busanschluss „nc" = not
connected (nicht belegt)
Die gelbe Klemme ist nicht mit
dem Gerät verbunden und kann
zum Durchklemmen der
24 V-Ader verwendet werden.
Beispiel:
Gruppentaster Motor 1 und Motor 2
Anschluss der Gruppentaster an den
Verriegelungseingängen. Die Funktion
Verriegelung steht nicht mehr zur Verfügung.
Die entsprechende Gruppe ist innerhalb
eines Aktors frei programmierbar.
Motor 4
24 V DC
F1
5,0 AT H
Modbus
Schaltaktor 4MDC
Bus A
Bus A
Bus B
Bus B
0 V
0 V
Anschlussbeispiel
0 V
Motor DCD22-E
M
0 V
2 x 0,75 mm ²
LiHH 3 x 0,25 mm ²
** Ader mit einer
zusätz-lichen Klemme
gegen Kurzschluss
sichernn
F2
5,0 AT H
Busanschluss „nc" = not
connected (nicht belegt)
Die gelbe Klemme ist nicht mit
dem Gerät verbunden und kann
zum Durchklemmen der
24 V-Ader verwendet werden.
Beispiel:
Gruppentaster
Motor 3 und Motor 4
Gruppentaster realisiert
S1
durch „Drahtbrücken"
ln+ nur bei den an der
Gruppe beteiligten
Aktoren verbinden
Motor 5
M
24 V DC
1
2
3
GN **
(not connected)
WS BR
Bus A
Bus B
0 V
zum nächsten
Busteilnehmer
Beispiel:
Verriegelung über Fensterkontakt
Bei geschlossenem Fenster wird
die Bedienung freigegeben.
Diese Funktion muss entsprechend
programmiert werden.
5
Technische Änderungen behalten wir uns vor
