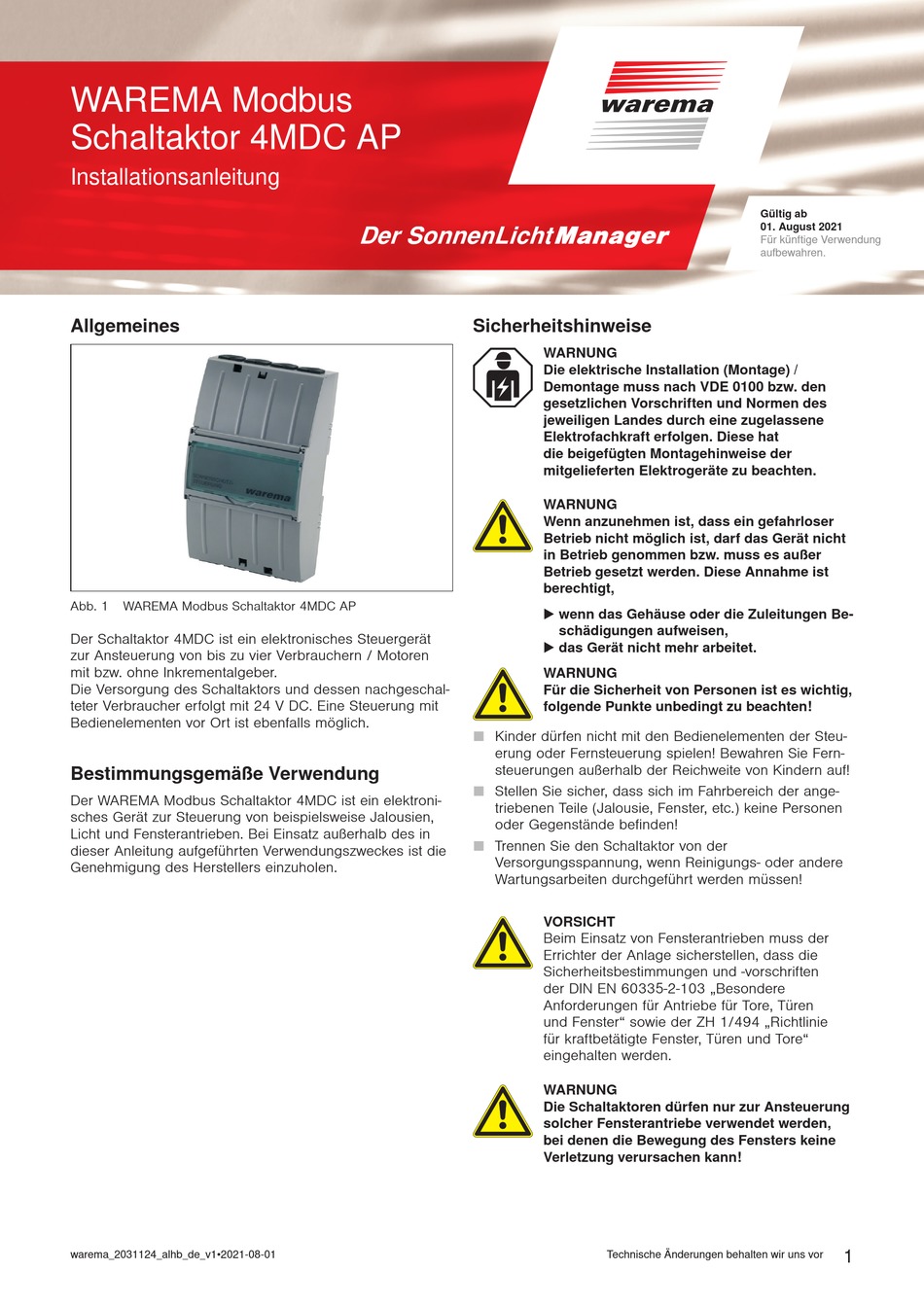

WAREMA Modbus
Schaltaktor 4MDC AP
Installationsanleitung
Allgemeines
Abb. 1
WAREMA Modbus Schaltaktor 4MDC AP
Der Schaltaktor 4MDC ist ein elektronisches Steuergerät
zur Ansteuerung von bis zu vier Verbrauchern / Motoren
mit bzw. ohne Inkrementalgeber.
Die Versorgung des Schaltaktors und dessen nachgeschal-
teter Verbraucher erfolgt mit 24 V DC. Eine Steuerung mit
Bedienelementen vor Ort ist ebenfalls möglich.
Bestimmungsgemäße Verwendung
Der WAREMA Modbus Schaltaktor 4MDC ist ein elektroni-
sches Gerät zur Steuerung von beispielsweise Jalousien,
Licht und Fensterantrieben. Bei Einsatz außerhalb des in
dieser Anleitung aufgeführten Verwendungszweckes ist die
Genehmigung des Herstellers einzuholen.
warema_2031124_alhb_de_v1•2021-08-01
Sicherheitshinweise
W
ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat
die beigefügten Montagehinweise der
mitgelieferten Elektrogeräte zu beachten.
W
ARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät nicht
in Betrieb genommen bzw. muss es außer
Betrieb gesetzt werden. Diese Annahme ist
berechtigt,
wenn das Gehäuse oder die Zuleitungen Be-
schädigungen aufweisen,
das Gerät nicht mehr arbeitet.
W
ARNUNG
Für die Sicherheit von Personen ist es wichtig,
folgende Punkte unbedingt zu beachten!
Kinder dürfen nicht mit den Bedienelementen der Steu-
erung oder Fernsteuerung spielen! Bewahren Sie Fern-
steuerungen außerhalb der Reichweite von Kindern auf!
Stellen Sie sicher, dass sich im Fahrbereich der ange-
triebenen Teile (Jalousie, Fenster, etc.) keine Personen
oder Gegenstände befinden!
Trennen Sie den Schaltaktor von der
Versorgungsspannung, wenn Reinigungs- oder andere
Wartungsarbeiten durchgeführt werden müssen!
V
ORSICHT
Beim Einsatz von Fensterantrieben muss der
Errichter der Anlage sicherstellen, dass die
Sicherheitsbestimmungen und -vorschriften
der DIN EN 60335-2-103 „Besondere
Anforderungen für Antriebe für Tore, Türen
und Fenster" sowie der ZH 1/494 „Richtlinie
für kraftbetätigte Fenster, Türen und Tore"
eingehalten werden.
W
ARNUNG
Die Schaltaktoren dürfen nur zur Ansteuerung
solcher Fensterantriebe verwendet werden,
bei denen die Bewegung des Fensters keine
Verletzung verursachen kann!
Technische Änderungen behalten wir uns vor
Gültig ab
01. August 2021
Für künftige Verwendung
aufbewahren.
1
