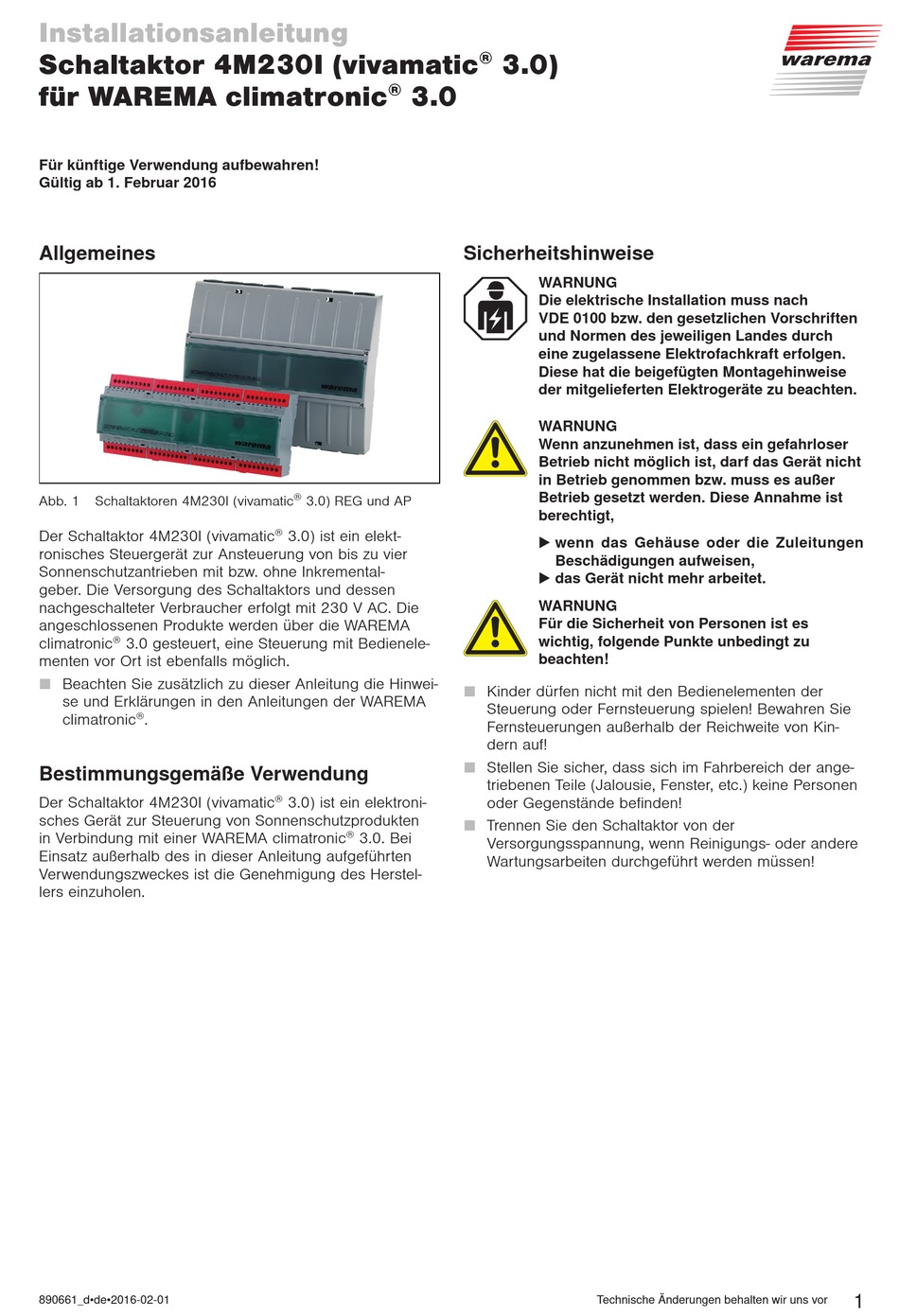

Installationsanleitung
Schaltaktor 4M230I (vivamatic® 3.0)
für WAREMA climatronic® 3.0
Für künftige Verwendung aufbewahren!
Gültig ab 1. Februar 2016
Wllgemeines
Abb. 1
Schaltaktoren 4M230I (vivamatic
Der Schaltaktor 4M230I (vivamatic® 3.0) ist ein elekt-
ronisches Steuergerät zur Ansteuerung von bis zu vier
Sonnenschutzantrieben mit bzw. ohne Inkremental-
geber. Die Versorgung des Schaltaktors und dessen
nachgeschalteter Verbraucher erfolgt mit 230 V AC. Die
angeschlossenen Produkte werden über die WAREMA
climatronic® 3.0 gesteuert, eine Steuerung mit Bedienele-
menten vor Ort ist ebenfalls möglich.
Beachten Sie zusätzlich zu dieser Anleitung die Hinwei-
se und Erklärungen in den Anleitungen der WAREMA
climatronic®.
Bestimmungsgemäße Verwendung
Der Schaltaktor 4M230I (vivamatic® 3.0) ist ein elektroni-
sches Gerät zur Steuerung von Sonnenschutzprodukten
in Verbindung mit einer WAREMA climatronic® 3.0. Bei
Einsatz außerhalb des in dieser Anleitung aufgeführten
Verwendungszweckes ist die Genehmigung des Herstel-
lers einzuholen.
890661_d•de•2016-02-01
Sicherheitshinweise
®
3.0) REG und AP
W
WARNRG
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen Vorschriften
und Rormen des jeweiligen Landes durch
eine zugelassene Elektrofachkraft erfolgen.
Diese hat die beigefügten Montagehinweise
der mitgelieferten Elektrogeräte zu beachten.
W
WARNRG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät nicht
in Betrieb genommen bzw. muss es außer
Betrieb gesetzt werden. Diese Wnnahme ist
berechtigt,
 wenn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
W
WARNRG
Für die Sicherheit von Personen ist es
wichtig, folgende Punkte unbedingt zu
beachten!
Kinder dürfen nicht mit den Bedienelementen der
Steuerung oder Fernsteuerung spielen! Bewahren Sie
Fernsteuerungen außerhalb der Reichweite von Kin-
dern auf!
Stellen Sie sicher, dass sich im Fahrbereich der ange-
triebenen Teile (Jalousie, Fenster, etc.) keine Personen
oder Gegenstände befinden!
Trennen Sie den Schaltaktor von der
Versorgungsspannung, wenn Reinigungs- oder andere
Wartungsarbeiten durchgeführt werden müssen!
Technische Änderungen behalten wir uns vor
1
