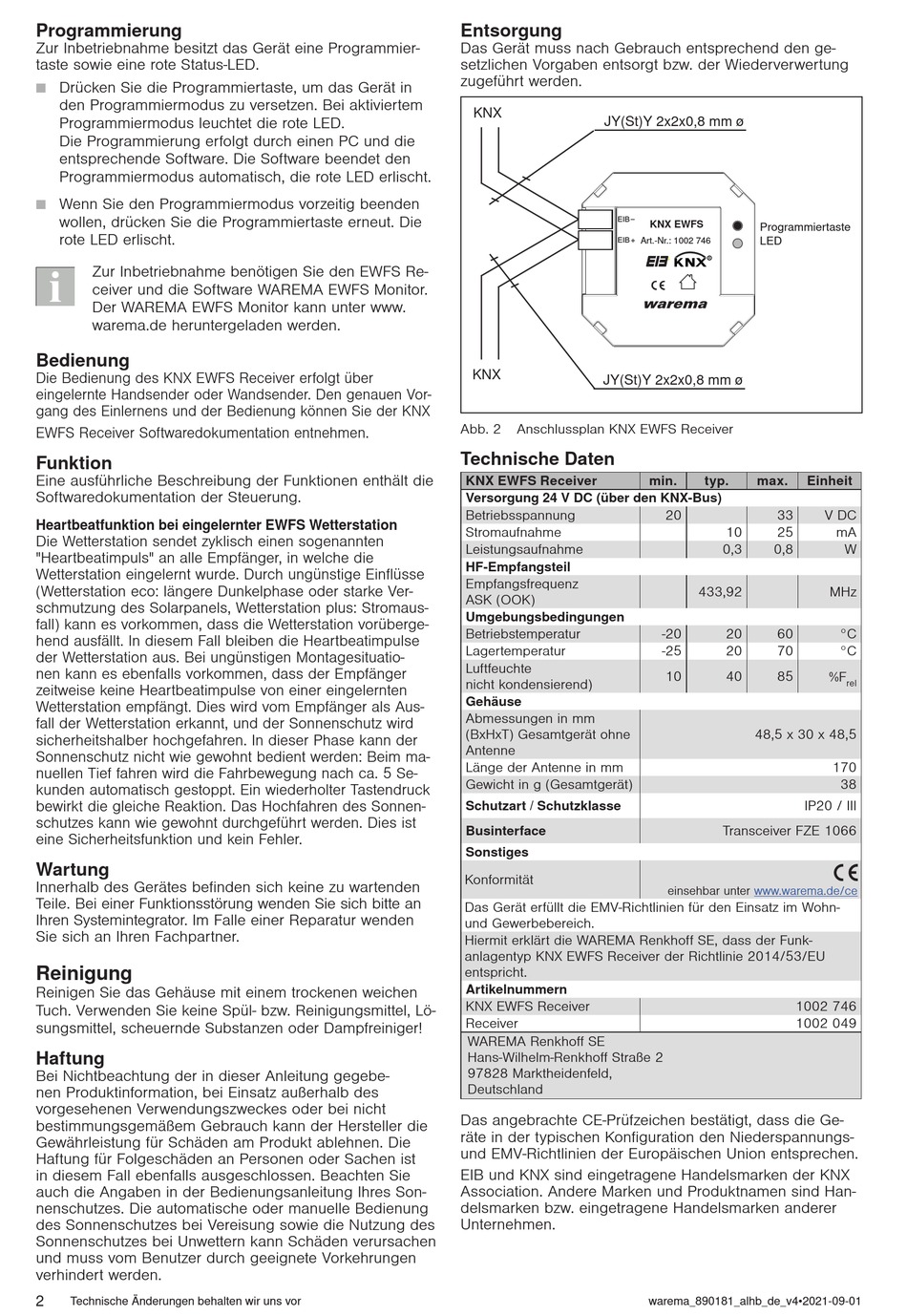

Programmierung
Zur Inbetriebnahme besitzt das Gerät eine Programmier-
taste sowie eine rote Status-LED.
Drücken Sie die Programmiertaste, um das Gerät in
n
den Programmiermodus zu versetzen. Bei aktiviertem
Programmiermodus leuchtet die rote LED.
Die Programmierung erfolgt durch einen PC und die
entsprechende Software. Die Software beendet den
Programmiermodus automatisch, die rote LED erlischt.
Wenn Sie den Programmiermodus vorzeitig beenden
n
wollen, drücken Sie die Programmiertaste erneut. Die
rote LED erlischt.
Zur Inbetriebnahme benötigen Sie den EWFS Re-
ceiver und die Software WAREMA EWFS Monitor.
Der WAREMA EWFS Monitor kann unter www.
warema.de heruntergeladen werden.
Bedienung
Die Bedienung des KNX EWFS Receiver erfolgt über
eingelernte Handsender oder Wandsender. Den genauen Vor-
gang des Einlernens und der Bedienung können Sie der KNX
EWFS Receiver Softwaredokumentation entnehmen.
Funktion
Eine ausführliche Beschreibung der Funktionen enthält die
Softwaredokumentation der Steuerung.
Heartbeatfunktion bei eingelernter EWFS Wetterstation
Die Wetterstation sendet zyklisch einen sogenannten
"Heartbeatimpuls" an alle Empfänger, in welche die
Wetterstation eingelernt wurde. Durch ungünstige Einflüsse
(Wetterstation eco: längere Dunkelphase oder starke Ver-
schmutzung des Solarpanels, Wetterstation plus: Stromaus-
fall) kann es vorkommen, dass die Wetterstation vorüberge-
hend ausfällt. In diesem Fall bleiben die Heartbeatimpulse
der Wetterstation aus. Bei ungünstigen Montagesituatio-
nen kann es ebenfalls vorkommen, dass der Empfänger
zeitweise keine Heartbeatimpulse von einer eingelernten
Wetterstation empfängt. Dies wird vom Empfänger als Aus-
fall der Wetterstation erkannt, und der Sonnenschutz wird
sicherheitshalber hochgefahren. In dieser Phase kann der
Sonnenschutz nicht wie gewohnt bedient werden: Beim ma-
nuellen Tief fahren wird die Fahrbewegung nach ca. 5 Se-
kunden automatisch gestoppt. Ein wiederholter Tastendruck
bewirkt die gleiche Reaktion. Das Hochfahren des Sonnen-
schutzes kann wie gewohnt durchgeführt werden. Dies ist
eine Sicherheitsfunktion und kein Fehler.
Wartung
Innerhalb des Gerätes befinden sich keine zu wartenden
Teile. Bei einer Funktionsstörung wenden Sie sich bitte an
Ihren Systemintegrator. Im Falle einer Reparatur wenden
Sie sich an Ihren Fachpartner.
Reinigung
Reinigen Sie das Gehäuse mit einem trockenen weichen
Tuch. Verwenden Sie keine Spül- bzw. Reinigungsmittel, Lö-
sungsmittel, scheuernde Substanzen oder Dampfreiniger!
Haftung
Bei Nichtbeachtung der in dieser Anleitung gegebe-
nen Produktinformation, bei Einsatz außerhalb des
vorgesehenen Verwendungszweckes oder bei nicht
bestimmungsgemäßem Gebrauch kann der Hersteller die
Gewährleistung für Schäden am Produkt ablehnen. Die
Haftung für Folgeschäden an Personen oder Sachen ist
in diesem Fall ebenfalls ausgeschlossen. Beachten Sie
auch die Angaben in der Bedienungsanleitung Ihres Son-
nenschutzes. Die automatische oder manuelle Bedienung
des Sonnenschutzes bei Vereisung sowie die Nutzung des
Sonnenschutzes bei Unwettern kann Schäden verursachen
und muss vom Benutzer durch geeignete Vorkehrungen
verhindert werden.
2
Technische Änderungen behalten wir uns vor
Entsorgung
Das Gerät muss nach Gebrauch entsprechend den ge-
setzlichen Vorgaben entsorgt bzw. der Wiederverwertung
zugeführt werden.
KNX
JY(St)Y 2x2x0,8 mm ø
EIB ‒
EIB +
KNX
JY(St)Y 2x2x0,8 mm ø
Abb. 2
Anschlussplan KNX EWFS Receiver
Technische Daten
KNX EWFS Receiver
Versorgung 24 V DC (über den KNX-Bus)
Betriebsspannung
Stromaufnahme
Leistungsaufnahme
HF-Empfangsteil
Empfangsfrequenz
ASK (OOK)
Umgebungsbedingungen
Betriebstemperatur
Lagertemperatur
Luftfeuchte
nicht kondensierend)
Gehäuse
Abmessungen in mm
(BxHxT) Gesamtgerät ohne
Antenne
Länge der Antenne in mm
Gewicht in g (Gesamtgerät)
Schutzart / Schutzklasse
Businterface
Sonstiges
Konformität
Das Gerät erfüllt die EMV-Richtlinien für den Einsatz im Wohn-
und Gewerbebereich.
Hiermit erklärt die WAREMA Renkhoff SE, dass der Funk-
anlagentyp KNX EWFS Receiver der Richtlinie 2014/53/EU
entspricht.
Artikelnummern
KNX EWFS Receiver
Receiver
WAREMA Renkhoff SE
Hans-Wilhelm-Renkhoff Straße 2
97828 Marktheidenfeld,
Deutschland
Das angebrachte CE-Prüfzeichen bestätigt, dass die Ge-
räte in der typischen Konfiguration den Niederspannungs-
und EMV-Richtlinien der Europäischen Union entsprechen.
EIB und KNX sind eingetragene Handelsmarken der KNX
Association. Andere Marken und Produktnamen sind Han-
delsmarken bzw. eingetragene Handelsmarken anderer
Unternehmen.
KNX EWFS
Programmiertaste
LED
Art.-Nr.: 1002 746
min.
typ.
max.
Einheit
20
33
10
25
0,3
0,8
433,92
-20
20
60
-25
20
70
10
40
85
48,5 x 30 x 48,5
IP20 / III
Transceiver FZE 1066
einsehbar unter
www.warema.de/ce
1002 746
1002 049
warema_890181_alhb_de_v4•2021-09-01
V DC
mA
W
MHz
°C
°C
%F
rel
170
38
