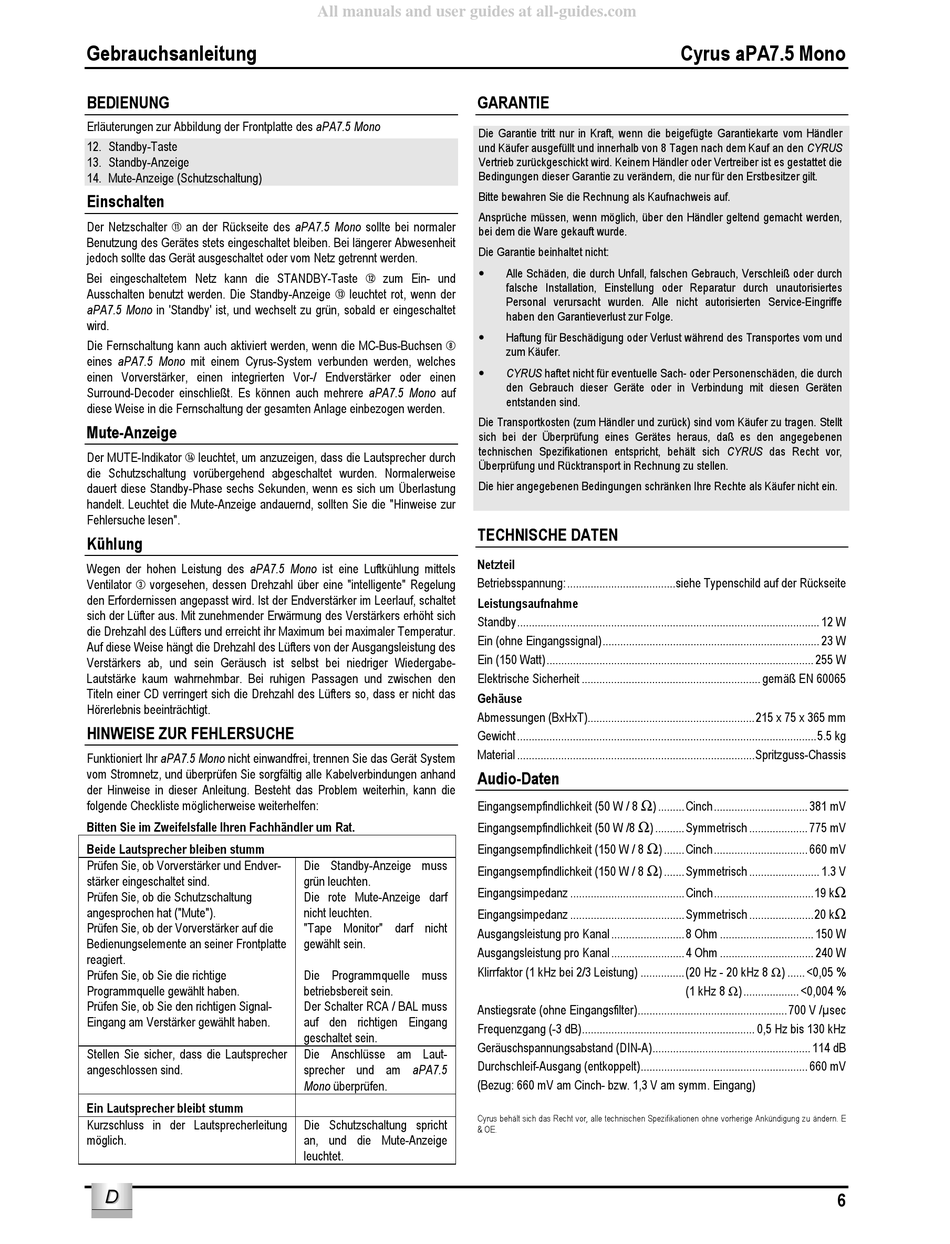

Gebrauchsanleitung
BEDIENUNG
Erläuterungen zur Abbildung der Frontplatte des aPA7.5 Mono
12. Standby-Taste
13. Standby-Anzeige
14. Mute-Anzeige (Schutzschaltung)
Einschalten
Der Netzschalter 1! an der Rückseite des aPA7.5 Mono sollte bei normaler
Benutzung des Gerätes stets eingeschaltet bleiben. Bei längerer Abwesenheit
jedoch sollte das Gerät ausgeschaltet oder vom Netz getrennt werden.
Bei eingeschaltetem Netz kann die STANDBY-Taste 1@ zum Ein- und
Ausschalten benutzt werden. Die Standby-Anzeige 1# leuchtet rot, wenn der
aPA7.5 Mono in 'Standby' ist, und wechselt zu grün, sobald er eingeschaltet
wird.
Die Fernschaltung kann auch aktiviert werden, wenn die MC-Bus-Buchsen h
eines aPA7.5 Mono mit einem Cyrus-System verbunden werden, welches
einen Vorverstärker, einen integrierten Vor-/ Endverstärker oder einen
Surround-Decoder einschließt. Es können auch mehrere aPA7.5 Mono auf
diese Weise in die Fernschaltung der gesamten Anlage einbezogen werden.
Mute-Anzeige
Der MUTE-Indikator 1$ leuchtet, um anzuzeigen, dass die Lautsprecher durch
die Schutzschaltung vorübergehend abgeschaltet wurden. Normalerweise
dauert diese Standby-Phase sechs Sekunden, wenn es sich um Überlastung
handelt. Leuchtet die Mute-Anzeige andauernd, sollten Sie die "Hinweise zur
Fehlersuche lesen".
Kühlung
Wegen der hohen Leistung des aPA7.5 Mono ist eine Luftkühlung mittels
Ventilator c vorgesehen, dessen Drehzahl über eine "intelligente" Regelung
den Erfordernissen angepasst wird. Ist der Endverstärker im Leerlauf, schaltet
sich der Lüfter aus. Mit zunehmender Erwärmung des Verstärkers erhöht sich
die Drehzahl des Lüfters und erreicht ihr Maximum bei maximaler Temperatur.
Auf diese Weise hängt die Drehzahl des Lüfters von der Ausgangsleistung des
Verstärkers ab, und sein Geräusch ist selbst bei niedriger Wiedergabe-
Lautstärke kaum wahrnehmbar. Bei ruhigen Passagen und zwischen den
Titeln einer CD verringert sich die Drehzahl des Lüfters so, dass er nicht das
Hörerlebnis beeinträchtigt.
HINWEISE ZUR FEHLERSUCHE
Funktioniert Ihr aPA7.5 Mono nicht einwandfrei, trennen Sie das Gerät System
vom Stromnetz, und überprüfen Sie sorgfältig alle Kabelverbindungen anhand
der Hinweise in dieser Anleitung. Besteht das Problem weiterhin, kann die
folgende Checkliste möglicherweise weiterhelfen:
Bitten Sie im Zweifelsfalle Ihren Fachhändler um Rat.
Beide Lautsprecher bleiben stumm
Prüfen Sie, ob Vorverstärker und Endver-
stärker eingeschaltet sind.
Prüfen Sie, ob die Schutzschaltung
angesprochen hat ("Mute").
Prüfen Sie, ob der Vorverstärker auf die
Bedienungselemente an seiner Frontplatte
reagiert.
Prüfen Sie, ob Sie die richtige
Programmquelle gewählt haben.
Prüfen Sie, ob Sie den richtigen Signal-
Eingang am Verstärker gewählt haben.
Stellen Sie sicher, dass die Lautsprecher
angeschlossen sind.
Ein Lautsprecher bleibt stumm
Kurzschluss in der Lautsprecherleitung
möglich.
D
D
All manuals and user guides at all-guides.com
GARANTIE
Die Garantie tritt nur in Kraft, wenn die beigefügte Garantiekarte vom Händler
und Käufer ausgefüllt und innerhalb von 8 Tagen nach dem Kauf an den CYRUS
Vertrieb zurückgeschickt wird. Keinem Händler oder Vertreiber ist es gestattet die
Bedingungen dieser Garantie zu verändern, die nur für den Erstbesitzer gilt.
Bitte bewahren Sie die Rechnung als Kaufnachweis auf.
Ansprüche müssen, wenn möglich, über den Händler geltend gemacht werden,
bei dem die Ware gekauft wurde.
Die Garantie beinhaltet nicht:
•
•
•
Die Transportkosten (zum Händler und zurück) sind vom Käufer zu tragen. Stellt
sich bei der Überprüfung eines Gerätes heraus, daß es den angegebenen
technischen Spezifikationen entspricht, behält sich CYRUS das Recht vor,
Überprüfung und Rücktransport in Rechnung zu stellen.
Die hier angegebenen Bedingungen schränken Ihre Rechte als Käufer nicht ein.
TECHNISCHE DATEN
Netzteil
Betriebsspannung:.....................................siehe Typenschild auf der Rückseite
Leistungsaufnahme
Standby....................................................................................................... 12 W
Ein (ohne Eingangssignal).......................................................................... 23 W
Ein (150 Watt)........................................................................................... 255 W
Elektrische Sicherheit ............................................................. gemäß EN 60065
Gehäuse
Abmessungen (BxHxT).........................................................215 x 75 x 365 mm
Gewicht......................................................................................................5.5 kg
Material .................................................................................Spritzguss-Chassis
Audio-Daten
Eingangsempfindlichkeit (50 W / 8
Eingangsempfindlichkeit (50 W /8
Eingangsempfindlichkeit (150 W / 8
Die Standby-Anzeige muss
Eingangsempfindlichkeit (150 W / 8
grün leuchten.
Eingangsimpedanz .......................................Cinch..................................19 k
Die rote Mute-Anzeige darf
nicht leuchten.
Eingangsimpedanz .......................................Symmetrisch ......................20 k
"Tape Monitor" darf nicht
Ausgangsleistung pro Kanal .........................8 Ohm ................................ 150 W
gewählt sein.
Ausgangsleistung pro Kanal .........................4 Ohm ................................ 240 W
Klirrfaktor (1 kHz bei 2/3 Leistung) ...............(20 Hz - 20 kHz 8 Ω) ...... <0,05 %
Die Programmquelle muss
betriebsbereit sein.
Der Schalter RCA / BAL muss
Anstiegsrate (ohne Eingangsfilter)...................................................700 V /µsec
auf den richtigen Eingang
Frequenzgang (-3 dB)........................................................... 0,5 Hz bis 130 kHz
geschaltet sein.
Geräuschspannungsabstand (DIN-A)...................................................... 114 dB
Die Anschlüsse am Laut-
Durchschleif-Ausgang (entkoppelt)......................................................... 660 mV
sprecher und am aPA7.5
(Bezug: 660 mV am Cinch- bzw. 1,3 V am symm. Eingang)
Mono überprüfen.
Cyrus behält sich das Recht vor, alle technischen Spezifikationen ohne vorherige Ankündigung zu ändern. E
Die Schutzschaltung spricht
& OE.
an, und die Mute-Anzeige
leuchtet.
Cyrus aPA7.5 Mono
Alle Schäden, die durch Unfall, falschen Gebrauch, Verschleiß oder durch
falsche Installation, Einstellung oder Reparatur durch unautorisiertes
Personal verursacht wurden. Alle nicht autorisierten Service-Eingriffe
haben den Garantieverlust zur Folge.
Haftung für Beschädigung oder Verlust während des Transportes vom und
zum Käufer.
CYRUS haftet nicht für eventuelle Sach- oder Personenschäden, die durch
den Gebrauch dieser Geräte oder in Verbindung mit diesen Geräten
entstanden sind.
Ω
) .........Cinch................................ 381 mV
Ω
) ..........Symmetrisch .................... 775 mV
Ω
) .......Cinch................................ 660 mV
Ω
) .......Symmetrisch ........................ 1.3 V
(1 kHz 8 Ω)................... <0,004 %
Ω
Ω
