Schematische
Versorgung durch die Fronius Datamanager 2.0 Steckkarte:
Verschaltung der
I/Os
26
Funktion

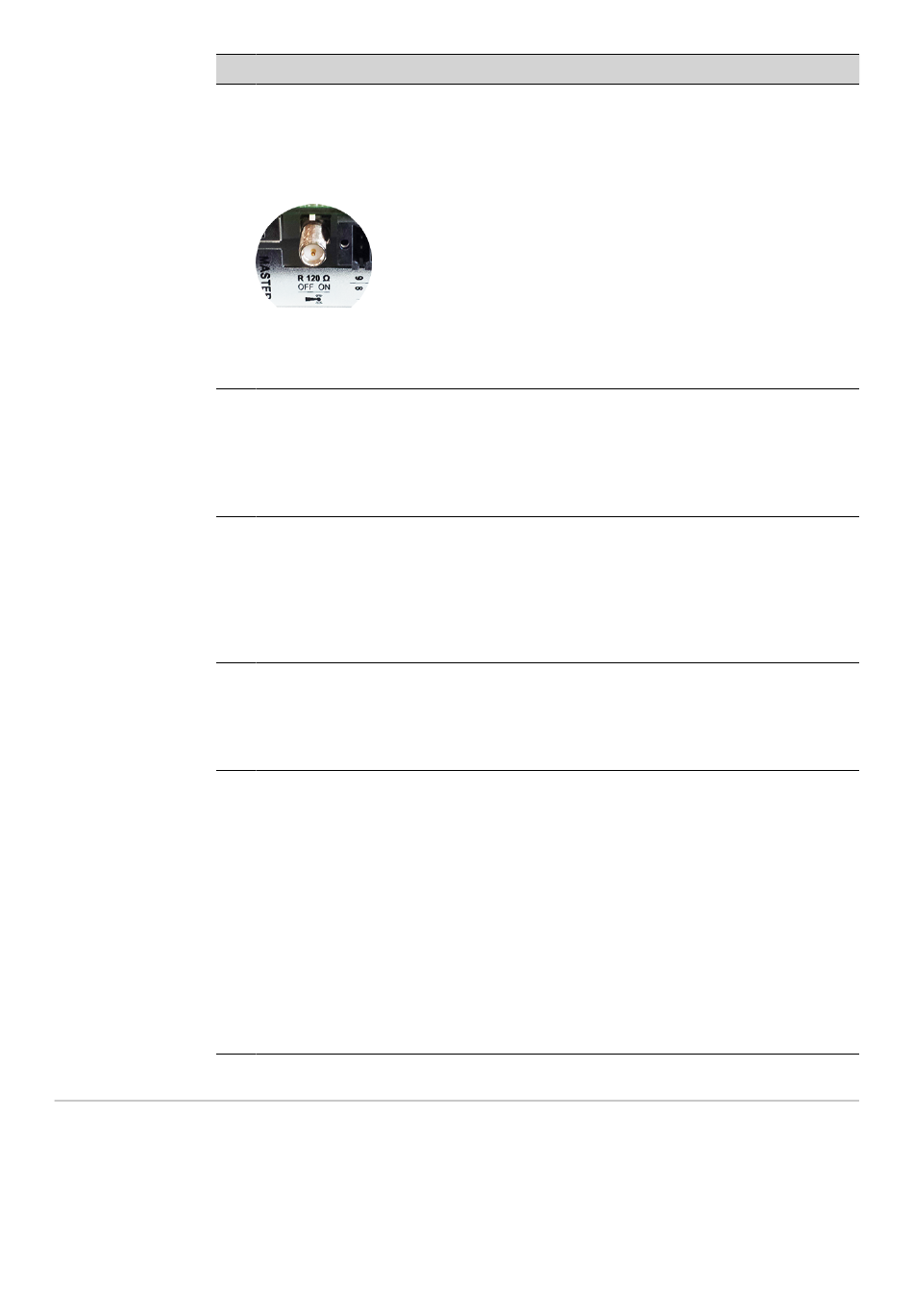

Schalter Modbus-Terminierung (für Modbus RTU)
interner Busabschluss mit 120 Ohm Widerstand (ja/nein)
Schalter in Position „on": Abschluss-Widerstand 120 Ohm aktiv
Schalter in Position „off": kein Abschluss-Widerstand aktiv
WICHTIG! In einem RS485 Bus muss der Abschluss-Widerstand beim ers-
ten und letzten Gerät aktiv sein.
Fronius Solar Net Master / Slave Schalter
zum Umschalten von Master- auf Slave-Betrieb innerhalb eines Fronius So-
lar Net Ringes
WICHTIG! Im Slave-Betrieb sind alle LEDs an der Fronius Datamanager 2.0
Steckkarte aus.
Anschluss Solar Net IN
Fronius Solar Net Eingang mit roter Farbmarkierung, für die Verbindung mit
anderen DATCOM-Komponenten (z.B. Wechselrichter, Sensorkarten, etc.)
Nur bei Fronius Datamanager 2.0 mit Fronius Com Card Funktion!
(für die Wechselrichter Fronius IG, Fronius IG Plus, Fronius IG Plus V, Froni-
us IG Plus A, Fronius CL, Fronius CL USA, Fronius IG 300 - 500)
Anschluss Solar Net OUT
Fronius Solar Net Ausgang mit roter Farbmarkierung, für die Verbindung mit
anderen DATCOM-Komponenten (z.B. Wechselrichter, Sensorkarten, etc.)
Nur bei Fronius Datamanager Box 2.0!
Anschluss externe Stromversorgung
zum Anschließen einer externen Stromversorgung, wenn die Stromversor-
gung innerhalb des Fronius Solar Net nicht ausreicht (z.B. wenn sich zu viele
DATCOM-Komponenten im Fronius Solar Net befinden).
WICHTIG! Für eine externe Stromversorgung der Fronius Datamanager Box
2.0 muss das Netzteil eine sichere Trennung gegenüber Netzspannungs-
führenden Teilen aufweisen (SELV oder Class 2 für USA / Canada).
Die Ausgangsleistung des Netzteils darf max. 15 VA / 1,25 A betragen.
Bei ausreichender Stromversorgung leuchtet die LED Versorgung (4) grün.
Für eine externe Stromversorgung ausschließlich das Fronius-Netzgerät ver-
wenden!
Nur bei Fronius Datamanager Box 2.0!
