Fronius Datamanager 2.0 Bedienungsanleitung Seite 24

Nr.
(4)
(5)
(6)
(7)
24
Funktion
LED Versorgung
- leuchtet grün: bei ausreichender Stromversorgung durch das Fronius
Solar Net; Der Fronius Datamanager 2.0 ist betriebsbereit.
- leuchtet nicht: bei mangelhafter oder nicht vorhandener Stromversor-
gung durch das Fronius Solar Net - eine externe Stromversorgung ist er-
forderlich
oder
wenn sich der Fronius Datamanager 2.0 im Slave-Modus befindet
- blinkt rot: während eines Update-Vorganges
WICHTIG! Während eines Update-Vorganges die Stromversorgung
nicht unterbrechen.
- leuchtet rot: der Update-Vorgang ist fehlgeschlagen
LED Verbindung
- leuchtet grün: bei aufrechter Verbindung innerhalb des 'Fronius Solar
Net'
- leuchtet rot: bei unterbrochener Verbindung innerhalb des 'Fronius Solar
Net'
- leuchtet nicht, wenn sich der Fronius Datamanager 2.0 im Slave-Modus
befindet
Anschluss LAN
Ethernet-Schnittstelle mit blauer Farbmarkierung, zum Anschließen des
Ethernet-Kabels

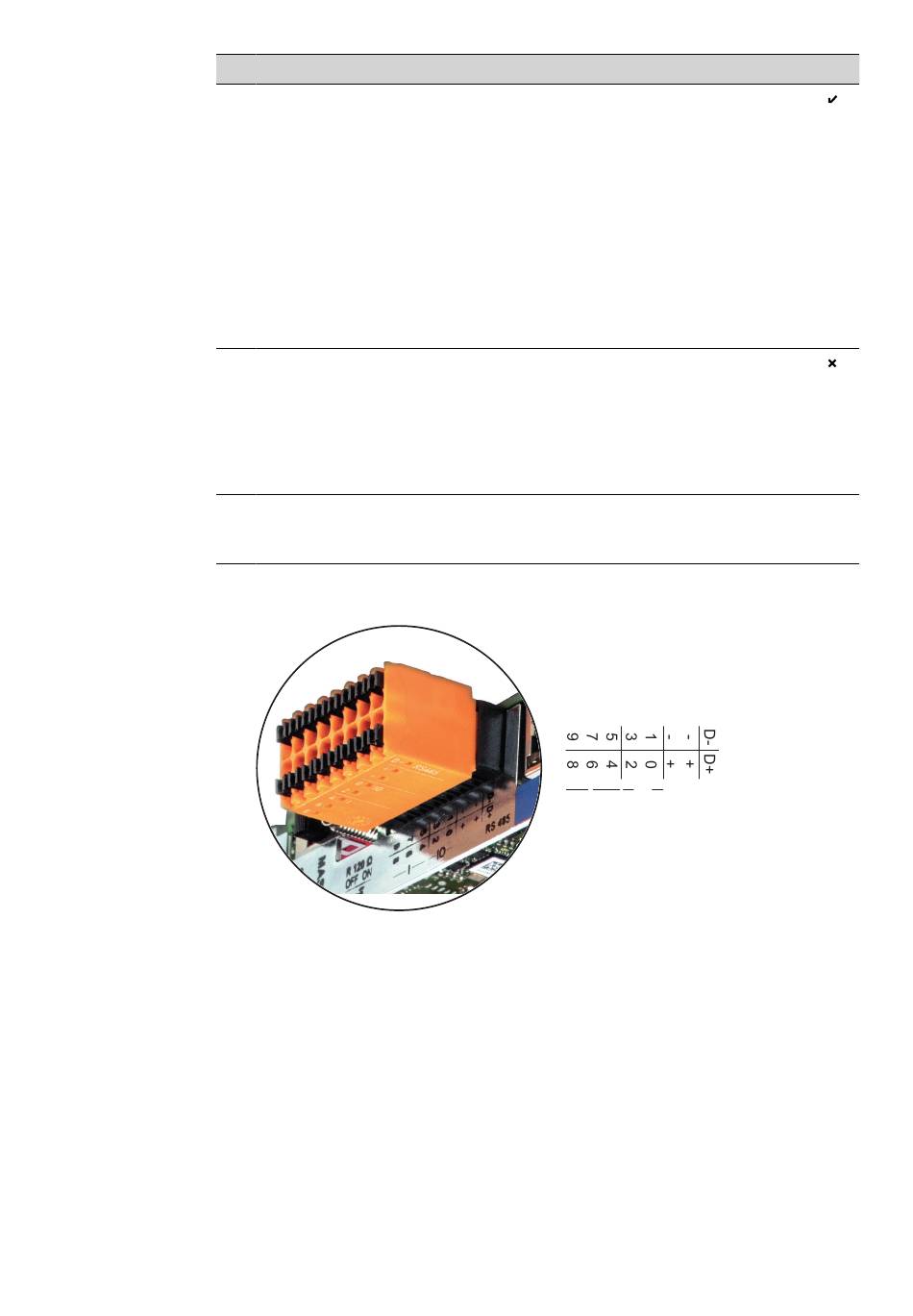

I/Os
digitale Ein- und Ausgänge
Modbus RTU 2-Draht (RS485):
D- Modbus Daten -
D+ Modbus Daten +
I IO RS485
