Konfigurationsbeispiele - Fronius Datamanager 2.0 Bedienungsanleitung

Konfigurations-

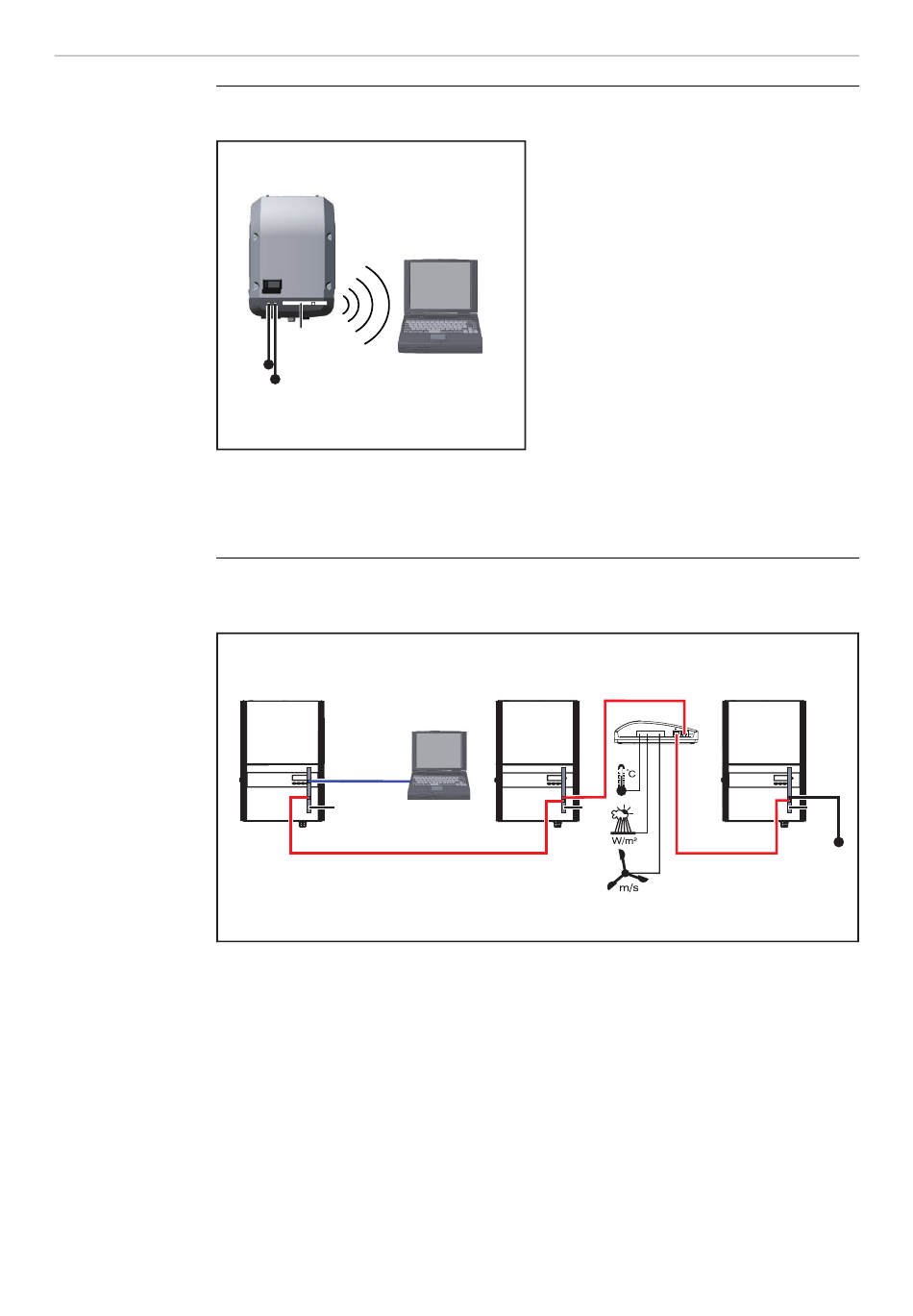

Wechselrichter mit Fronius Datamanager 2.0 Steckkarte vernetzt mit einem PC:
beispiele
WICHTIG!Bei Vernetzung eines Wechselrichters mit Fronius Datamanager 2.0 mit einem
PC muss an jedem freien IN- oder OUT-Anschluss je ein Fronius Solar Net Endstecker
angesteckt sein.
Wechselrichter mit Fronius Datamanager 2.0 Steckkarte vernetzt mit weiteren
Wechselrichtern, einer Fronius Sensor Box und einem PC:
(1)
(2)
(3)
(4)
(5)
Bei einer Vernetzung von mehreren DATCOM-Komponenten in Verbindung mit einem
Fronius Datamanager 2.0:
mit dem Datenkabel den IN-Anschluss des Fronius Datamanager 2.0 und den OUT-An-
schluss der nächsten DATCOM-Komponente verbinden. Am freien IN-Anschluss der
letzten DATCOM-Komponente muss ein Fronius Solar Net Endstecker angesteckt sein.
Bei folgenden Wechselrichtern muss der Wechselrichter mit dem Fronius Datamanager
2.0 dabei immer am Anfang oder am Ende der Datenkette sein:
14
(1)
(2)
WLAN
IN
OUT
(3)
(1)
LAN / WLAN
IN
(2)
Wechselrichter mit
Fronius Datamanager 2.0
PC / Laptop
Wechselrichter mit
Fronius Com Card
(1)
(2)
(3)
(4)
(4)
(4)
(3)
IN
OUT (5)
(6)
(7)
(8)
(9)
Wechselrichter
Fronius Datamanager 2.0
Fronius Solar Net Endstecker
PC / Laptop
(7)
(6)
OUT
IN
OUT
Fronius Sensor Box
Wechselrichter
Fronius Com Card
Fronius Solar Net Endstecker
IN
(8)
(9)
